4.6. Проверка разверток оболочек

Экспериментальная проверка полученных разверток оболочек может быть осуществлена с помощью сетки-канвы, по которой снимались развертки. Для этого из сетки-канвы вырезают детали, оставляя по 1,0 см припуски по всем линиям швов. Деформируя срезы деталей по участкам на необходимую величину, приметывают их к каркасному элементу. Затем сметывают детали точно по отмеченным линиям членения, совмещая контрольные знаки. Изготовленный макет из сетки-канвы совмещают с макетом внешней формы изделия, совмещая исходные линии развертывания и контрольные точки. Оценивают форму макета из сетки-канвы по плотности прилегания и гладкости поверхности. Проверку можно проводить на половине изделие.

Вопросы для самоконтроля

1. Дайте характеристику основным линиям членения деталей и декоративным элементам.

2. Какие линии в деталях можно принимать за исходные линии развертывания? 3. Что называется условным классом точности?

4. Как рассчитываются контрольные точки?

5. Что является основным показателем, определяющим технологичность развертки? 6. Как определить и рассчитать деформацию срезов деталей? 7. Назовите лучший вариант разверток с точки зрения технологических деформаций их срезов.

Тема 5. Построение разверток деталей одежды методом вспомогательной сетки-канвы по плоским шаблонам

5.1. Характеристика плоских шаблонов

Некоторые детали и узлы одежды могут быть уложены на плоскости, и при этом они совместятся с нею всеми своими точками. Такие детали, как клапаны, карманы не представляют сложности в получении развертки так, как сама деталь-развертка.

Кроме того, в деталях имеются такие участки, которые могут быть также уложены на плоскости. Это нижние участки брюк, нижние участки рукава, лацканы, а в некоторых случаях воротники. Они укладываются на плоскости вдвое сложенными. Такие участки и детали одежды принято называть плоскими оболочками.

Для плоских оболочек обязательным условием является наличие линии сгиба, представляющей собой кривую. Линия сгиба в плоских оболочках получается при обязательном перекосе нитей ткани.

Различают три вида оболочек в зависимости от способа их образования. Первый вид – линия сгиба плоской оболочки совпадает с нитью ткани, перекос нитей имеет место в обоих слоях оболочки (верхнем и нижнем). Примером может служить передняя половинка брюк. Второй вид – линия сгиба не совпадает с нитью ткани. Перекос нитей имеет место только в одном слое (верхнем или нижнем). К такому виду плоской оболочки относится верхний воротник. По отлету верхнего воротника перекос отсутствует, а в стойке нити ткани перекошены. Линия сгиба стойки – кривая линия.

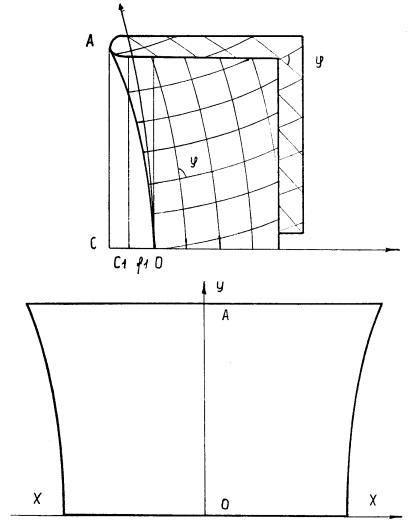

Третий вид – линия сгиба не совпадает с нитью ткани, перекос нитей имеет место в обоих слоях. К третьему виду относятся задние половинки брюк, нижние участки рукавов с линией сгиба по переднему перекату и др. Схематично первый, второй и третий способы образования кривой линии сгиба и развертки плоских оболочек представлены на рис. 5.1-5.3. Способ образования кривой линии сгиба оказывает влияние как на конфигурацию развертки, так и на величину перекоса нитей. Особенностью плоских оболочек является наличие значительного перекоса нитей ткани не только по всей их поверхности, но и по линии сгиба. Этот перекос возрастает по мере удаления от точки О – начала осей координат. Максимальный перекос по линии сгиба наблюдается в точке А, наиболее удаленной от центра координат.

Рис. 5.2. Схема второго способа образования кривой линии сгиба и развертки плоских оболочек Рис. 5.3. Схема третьего способа образования кривой линии сгиба и развертки плоских оболочек

А.В. Савостицким получены формулы для определения перекоса нитей по линии сгиба. Допуская, что линия сгиба ОА может быть приравнена к дуге окружности большого радиуса, угол перекоса может быть рассчитан по формуле: , рад., (5.1)

где: b_с – перекос по линии сгиба в самой удаленной точке; f – стрела прогиба линии сгиба f=ОС, мм; f₁ – стрела прогиба исходной линии развертывания (нити ткани); f₁=OC1; а – полухорда, стягивающая концы линии сгиба, а=АС, мм. Для плоских оболочек первого вида f=f₁, тогда , рад. (5.2)

Для плоских оболочек второго вида f₁=0, тогда , рад. (5.3)

Для плоских оболочек третьего вида

, рад., (5.4)

Таким образом, самый большой перекос по линии сгиба имеет место в плоских оболочках второго вида.
