Вентиляция и противоаварийные мероприятия в хлораторных

Оборудуются две системы вентиляции - обычная и аварийная. Вытяжка хлора - из отверстий и каналов, расположенных на уровне пола.

Вентиляция обычная рассчитывается на 12-кратную вытяжку объема помещения в час.

Расчет скруббера

В аварийных ситуациях, о которых должны сигнализировать автоматические анализаторы концентрации хлора в воздухе, автоматически включается аварийная система. В этом случае воздух с хлором пропускается через скруббер (рис 7), орошаемый щелочным раствором гипосульфата или раствором едкого натра.

Рис.7 Скруббер для очистки воздуха от хлора;

1- вентилятор; 2- керамиче­ская насадка; 3— водораспре­делитель; 4- выход очищен­ного воздуха; 5- насос;

6-бак с нейтрализующим щелочным раствором; 7-гидра - влический затвор;

В этом случае воздух с хлором пропускается через скруббер (рис. 8), орошаемый щелочным раствором гипосульфита или раствором едкого натра.

Расход воздуха с хлором Q_l = W *12/3600=175*12/3600=0,583, м³/с, где W - объем помещения хлориспарительной, площадью не менее 30 м², и не менее 25 + 0,l G_cут, где G_сут - расход хлора, кг/сут. Высота помещения— до 4…4,5 м. Высота загрузки (насадки) скруббера - 3 м.

W_хлор= (25+0,1*187,49) * 4=175м³

Площадь скруббера в плане

F_c=Q_l/V_c=0,583/1,2=0,486м²,

где V_c=l,2 м/с - скорость воздуха;

расход циркуляционного насоса - Q_c = F_c/20=0,486/20 = 0,0243м³/ч.

Обработка и использование промывной воды от фильтров и контактных осветлителей

Вода от промывки фильтров собирается в специальные резервуары, откуда без отстаивания подается в голову сооружений (перед смесителем).

Резервуаров - 2, каждый из которых рассчитывается на объем промывной воды от одной промывки одного фильтра.(Рис.8) В резервуарах предусмотрен прямоток, откуда песок периодически удаляется гидроэлеватором.

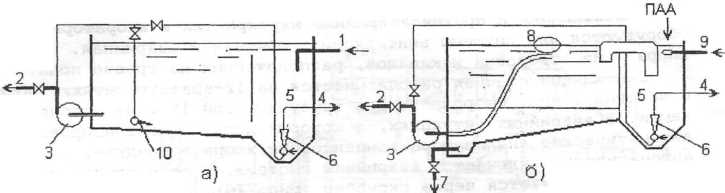

Рис.8. Сооружения для обработки и повторного использования промывной воды от фильтров(а) и: контактных осветлителей(б):

1- промывная вода от фильтров; 2- подача воды на сме­ситель; 3- насос; 4- пульпа на песковые площадки; 5- песколовка; 6- гидроэлеватор; 7- выпуск осадка;

8- поплавок; 9- промывная вода от контактных осветлителей; 10- смыв песка

W=F₁* Ѡ*м³, где F₁ – площадь одного фильтра, Ѡ- интенсивность промывки Ѡ = 14 л/с*м² ;интенсивность одной промывки фильтра с, то

W=30*14*360/1000=151,2м³

Площадь резервуара: F=W/H,где H- глубина резервуара,H=2.5м.

F=151,2/2,5=60,48м² Принимаем 60,5м³

Размеры резервуара BxL=5.5x11м.

Обработка осадка из отстойников Сгустители

Осадок содержит большое количество воды, чтобы уменьшить его влажность и объем, применяют его обработку в сгустителях (рис. 9).

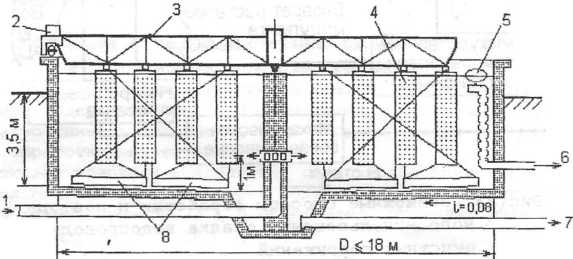

Рис.9 Сгуститель осадка;

1-подача осадка; 2-тележка с электроприводом; 3-вращающаяся ферма; 4-лопасти; 5-поплавок; 6-отвод надиловой воды; 7-отвод уплотненного осадка;8-скребки.

Из отстойников и осветлителей со взвешенным слоем осадка на сгустители поступает за сутки объем W_cyт = 1,3*Woс*24/Т, Т=12ч

W_сут = 1,3*175,71*24/12=456,85м³

Площадь сгустителя : F_сг=456,85/3,5=130м³

Тогда диаметр сгустителя в плане: D_с=√4F/3.14=12,9 принимаем 13м.
