Фильтры
Окончательная очистка воды от взвешенных веществ происходит при пропуске воды через слой зернистого материала, песка или другой фильтрующей загрузки, (рис.5).
Продолжительность фильтроцикла - это период времени, через который необходимо производить промывку песка от загрязнений обратным током воды (снизу вверх).

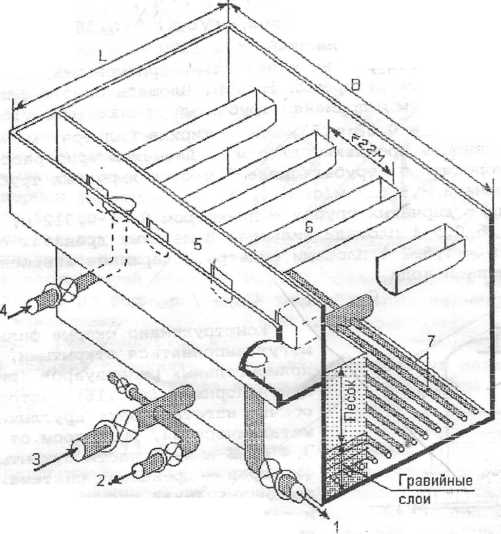

Рис.5.Скорый фильтр с боковым карманом:
1- сброс промывной воды; 2- отвод фильтрата; 3- подача воды на промывку; 4- подача на фильтр; 5- карман; 6- желоб; 7- ответвления трубчатого дренажа;
Продолжительность фильтроцикла, Тф, ч,
ТФ = 1000 * Г / ( vФ* Свз, от)= 1000*3/(6,5*11)=42ч,
где Г - грязеемкость песка, Г=2,5…3,5 кг/м2; Vф =6.5м/ч - скорость фильтрации, м/час;
Свз,от - содержание взвешенных веществ, поступающих на фильтр после отстойника (или после осветлителя со взвешенным слоем осадка), Свз, от =10…12 г/м3.
Площадь фильтров рассчитывается из условия обеспечения самих фильтров очищенной водой для их промывки. Расход промывной воды qпр , м3/сут,
qпр = n*Ѡ * F* /1000= 0,57*14*30*360/1000=86,184м3/сут,
где n - число промывок в сутки, n=24/Тф=0,57;
- продолжительность одной промывки фильтра, с, =5…7 мин (300…420 с) ;
F - общая площадь фильтров, м2; Ѡ - интенсивность промывки,
Ѡ =12…16 л/ (c*м2) , в зависимости от крупности зерен фильтрующей загрузки [1]. Таким образом, площадь фильтров может быть найдена из формулы
Qп+ n* Ѡ * F* /1000 = ( 24 – n*1 /3600) F*vф ,
37000+2,873 F=(24-0,19)* F*6,5
37000+2,873 F=154,76 F
37000154,76 F-2,873 F
37000=151,892 F
F=37000/151,892
Fобщ=243,59
N=0.5√ Fобщ =7,8≈8шт
где Qп - полезный (заданный) расход, м3/сут; n*1/3600 - время простоя фильтров в связи с промывкой; = 1200 с. Qп =37000м3/сут
Площадь одного фильтра F1=Fобщ/N=243.59/8=30м2
Площадь фильтра представляет площадь квадрата, то его размеры составляют bxl=5x6м
При использовании трубчатого дренажа следует выполнять следующие условия : 0,5В* Ѡ<73;
35<73- условие выполняется.
Содержание взвешенных веществ в промывной воде
Спр = Qсут* Свз,от / qпр= (37000*11)/86,184=4722,5г/м3
Обеззараживание воды
Для поддержания очистных водопроводных сооружений в надлежащем санитарном состоянии, а также для некоторого улучшения процесса коагуляции коллоидных загрязнений в самое начало сооружений вводят хлор либо хлорсодержащие реагенты. Схема хлораторной приведена на рис. 6.

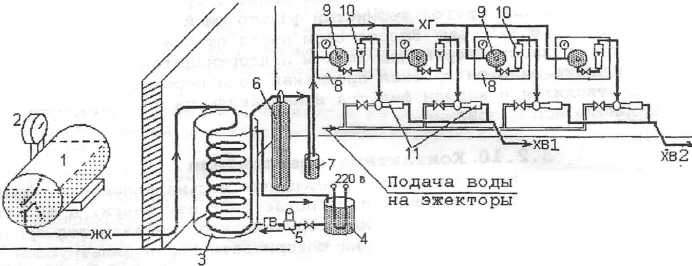

Рис.6. Схема хлораторной с контейнерами:
ЖХ- жидкий хлор; ГХ- хлор-газ; ХВ1-хлорная вода на первичное хлорирование; ХВ2- на вторичное хлорирование;
ГВ - греющая вода;1-контейнер с жидким хлором; 2-весы; 3-испаритель; 4-бак для подогрева; 5-циркуляц. насос; 6-отстойник; 7-фильтр; 8-хлоратор; 9-редуктор; 10-измеритель расхода.
Для испарения хлора требуется мощность N, Вт
N = G *r.
где G - расход хлора, кг/с; r - теплота испарения хлора, r=288000 Дж/кг. Температура теплой воды - не выше 30°,
G=C1*q1+C2*q2 = 3,5*0,437+1,5*0,428=2,17г/с=2,17/1000*24*3600=187,49кг/сут, где C1 и C2 – дозы первичного и вторичного хлорирования, q1- расход воды с учетом собственных нужд; q2 – расход воды поступаемый непосредственно потребителю.
Тогда r=28800Дж/кг-теплота испарения хлора;
N=2.17*28800=62496Вт
Расход воды q =N/(pв *Св * Δ t)= 62496/(1000*4187*5)=0,0030м3/сут,
где рв , Св - плотность и теплоемкость воды, Δ t- разность температур теплой и охлаждаемой воды, Δ t = 5°. Поверхность испарения рассчитывается по формуле S = N / [K-(tср,в- tCL) ]= 62496/[41(25-10)]=101,62м2,
где tср,в- средняя температура греющей воды; tCL - температура, при которой производится испарение хлора (принимают tCL =10°) ;
К - коэффициент теплопередачи, К=41 Дж/(м2*с* К0)
