Камеры хлопьеобразования

Устанавливаются перед горизонтальными отстойниками. Так как мутность воды невелика С_вз=135 мг/л применяется камера хлопьеобразования со взвешенным слоем осадка (рис.3). Это пря­моугольные резер­вуары, в которых создается вер­тикальный поток воды со скоростью V₁=0,00065...0,0015 м/с; время пребы­вания в такой камере - 20-25 минут (Т=1200- 1500 с), высота h=2-3 м.

Объем камеры W=q_pT=0,437*1300=568,1 м³.

Площадь F=q_p/V₁=0,437/0,0015=291 м²

Ширина b₁=F/В_общ,где В_общ –ширина горизонтальных отстойников.

b₁=291/36=8м.

Высота h₁=W/F=568,1/291=2.0м

Количество камер хлопьеобразования принимается равным количе­ству горизонтальных отстойников.

Горизонтальные отстойники

В них взвешен­ные в воде частицы, которые сформирова­лись в камерах хлопьеобразования, оседают на дно от­стойника. Гидравлическая крупность (т.е. скорость оседания) частиц принимается в пределах U₁=0, 00045...0, 0005 м/с.

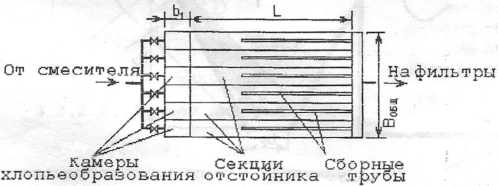

Рис.3 Расположение в плане горизонтальных отстойников и камер хлопьеобразования.

Площадь отстойников в плане

F=q_p/ U₁=0,437/0,00049=892 м²

К=10...12

Задаются глубиной отстойной части Н=2,5...3,5 м

Длина отстойника L=K*H=12*3=36м. Принимаем 36м.

Общая ширина B_общ=F/L=892/36=24м

Под бираем такие значения Н и К, чтобы величина В_общ была кратной 6 м из условия возможности перекрытия железобетонных емкостей отстойников стандартными плитами. Количество секций n=B_общ/6=24/6=4

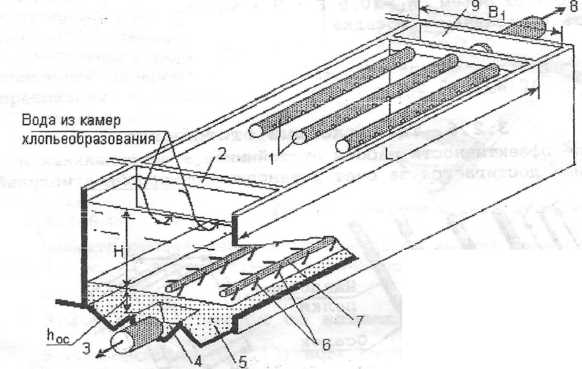

Рис. 4. Горизонтальный отстойник:

1- трубопровод для отвода отстоенной воды; 2- полупогружная перегородка; 3- вы­пуск осадка; 4- приямок; 5- осадок; 6- сопла; 7- подача воды на смыв осадка; 8- подача воды на фильтры; 9- сборный лоток

Объем выгружаемого осадка и его слой h_ос зависят от времени на­копления и от суммарного содержания взвешенных веществ С_вз , в воде, поступающей в отстойник:

С_вз= С_{в з , о}+ D _k * 0,5+( D_CaO(100—С_и)/С_и) + 0,25Ц,

где, D _k , D_CaO - дозы коагулянта и извести, мг/л; С_и - содержание ак­тивной СаО в технической извести, %; Ц - цветность исходной воды, град.

С_вз=60+28,28*0,5+0,25*50=86,64мг/л

Время накопления осадка Т принимают не менее 24 часов. Общее количество твердого вещества осадка в сутки G_сут, кг

G_сут= Q_сут * С_вз /1000= 37000*86,64/1000=3205,7кг.

При разовом сбросе из одной секции отстойника G₁ , кг

G₁=Т * Q_час* С_вз / (1000 * m) =(12*1542*86,64)/2000=801,6кг,

где m - количество секций.

Принимая время накопления осадка Т=24 …48 ч, объем осадка W_ос , м³ в отстойнике

W_ос = G₁ *m*[1/р_тв+ γ /(р_в(100- γ))] = 801,6*2*[1/1800+98,2/(1000(100-2))] =

175,71м³

где р_тв - плотность твердого вещества осадка, р _{т в} =1800…2000 кг/м³, р_в - плотность воды, кг/м³.

Высота слоя осадка h_ос=W_ос/F= 175,71/892=0,2м.

Разовый объем выгружаемого осадка

W₁=l, 3*W_ос/m= 1,3*175,71/2=114,21м², его влажность

γ = 100 [1- (100- γ) / (1, З γ) ] = 100[1-(100-98,2)/(1,3*98,2)]=98,6% .

При использовании системы гидросмыва вместе с осадком удаляет­ся около половины объема одной секции отстойника.

Однократная выгрузка осадка из одной секции отстойника через Т часов составляет объем W₁=(0,5 F * Н + W_ос) /m= (0,5*892*3+175,71)/2=756,9м²

Влажность сбрасываемого осадка

γ₁=100- [ G₁*m / (10 ( W_oc + 0.5 F * H))]=

=100-[801,6*2/(10(175,71+0,5*892*3))]= 98,9%.
