4. Трансмісія
Вичерчуємо схему трансмісії. Схема трансмісії приведена на рис. 4.

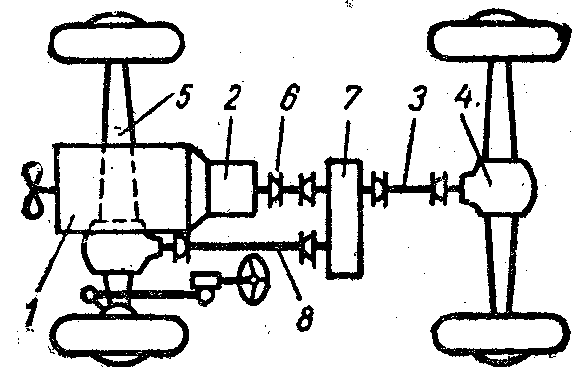

Рис.4. Схема трансмісії.
1 - двигун; 2 – зчеплення (h=0.99) і коробка передач (h=0.97); 3, 6, 8 - карданні шарніри (h=0.985); 7 - роздавальна коробка (h=0.95); 4 і 5 - диференціал (h=0.96), півосі (h=0.97), головна передача (h=0.95) відповідно заднього і переднього моста.
Знаходимо коефіціент корисної дії трансмісії
h=0.99*0.97*0.985*0.95*((0.96*0.97)/2+(0.985*0.95*0.96*0.97)/2)=0,893.
Таблиця 3.
Відносна маса окремих елементів автомобіля
--------------------------------------------------------------------
: Найменування елементів % від маси :
: повної шасі :
--------------------------------------------------------------------
: Шасі (суха вага) 30-35 100 :
: Заправлення (вода, олія, паливо) 1-2 :
: Спорядження (запасне колесо і т.п.) 0.5-1 :
: Кабіна із сидіннями і кріпленнями 1.5-2.5 :
: Кабіна 2-8 :
: Кабіна з щитками й оперенням 5-14 :
: Кузов з надрамниками і брызговиками 5-8 :
: Дерев'яний кузов 10-14 :
: Металевий і самосвальный кузова 14-19 :
: Корисне навантаження 40-60 :
: Двигун з устаткуванням і без олії 14-20 :
: Паливні баки з трубопроводами і :
:креплением 1-2 :
: Глушитель із трубами і кріпленням 0.5-1 :
: Радіатор з жалюзями, патрубками, :
:шлангами і кріпленням 1-2 :
: Зчеплення з приводом керування, :
:включая картер 1-2 :
: Зчеплення без картера: :
:однодисковое вантажних автомобілів 0.3-0.6:
:двудисковое вантажних автомобілів 0.5-0.7:
:легковых автомобілів 0.6-0.8:
: Коробки передач без добору потужності :
:и олії 3-5 :
: Східчаста коробка з нерухомими :
:осями валів з картером зчеплення: :
:грузового автомобіля 2.5-5.0:
:легкового автомобіля 2.0-3.0:
: Східчаста планетарна на 20 % більше :
: Гідромеханічна коробка передач на 30 % більше плюс:
: 10-15 кг рідини,:
: чи 0.65 кг на л.с.:
: плюс маса жидкости:
: Роздавальна коробка 1-2 :
: Карданна передача: 1-2 :
:открытая легкових автомобілів 0.7-1.0:
:открытая вантажних автомобілів 1.0-1.4:
: Електрична трансмісія 7-8 кг на л.с. плюс :
: проводка 0.75 кг/л.с.:
----------------------------------------------------------------
Продовження таблиці 3.
Відносна маса окремих елементів автомобіля
------------------------------------------------------------------
: Найменування елементів % від маси :
: повної шасі :
------------------------------------------------------------------
: Передня вісь з маточинами, гальмами, :
:рулевой трапецією і подовжньою тягою 5-6 5-9 :
: Нерозрізний ведучий міст вантажних :
:автомобилей 11-16 :
: Нерозрізний ведучий міст легкових :
:автомобилей 3.5-5 :
: Задній і середній мости з маточинами :
:и гальмами (кожний) 10-12.5 :
: Рама в зборі 10-12 :
: Рама вантажного автомобіля 10-15 :
: Несущий кузов :
:легкового автомобіля 40-55 :
: Автобус рамний 60-70 кг на сиденье:
: Автобус з несущим кузовом 20-30 кг на сиденье:
: Передня підвіска з кріпленням 2.5-3 :
: Підвіска передня: :
:грузового автомобіля 1.5-3.5:
:зависит легкового автомобіля 2.5-3.5:
:независимая легкового автомобіля 4-6 :
:независимая типу ДЮБОНЕ 6-8 :
: Задня підвіска з кріпленням 7-8 :
: Колеса із шинами в зборі (кожне) 1.5-2 :
: Колеса із шинами (комплект): :
:грузового автомобіля 17-20 :
:легкового автомобіля 6-9 :
: Рульове керування в зборі 1.5-2 :
: Підсилювач кермового механізму плюс 20-30 кг :
: Центральне гальмо з приводом :
:управления 0.5-0.7 :
: Гальмова апаратура і привід :
:управления гальмами 0.7-1.1 :
: Акумуляторна батарея з кріпленням :
:и проводами 2-3 :
: Прилади і кріплення, фари, проводи, :
:манометры, гнучкі вали, ліхтарі і т.д. 0.2-0.5 :
: Буксирні гаки і пристосування 0.2-0.3 :
: Інше (власник запасного колеса, :
:бампер, капот, брызговики, кронштейни :
:подножек і т.д.) 5-6 :
--------------------------------------------------------------------
Масовий звіт елементів конструкції автомобіля ЗАЗ-968А.
ZAZ968A |
Мі, кг |
Мі, кг |
Li, мм |
Hi, мм |
Мі*Lі, кг |
Mi*Hi, кг |
|
Двигун зі счепленням |
105+3.75 |
108.75 |
3197 |
560 |
347673.8 |
60900 |
|
Коробка передач |
34.7+1.5 |
36.2 |
2477 |
278 |
89667.4 |
10063.6 |
|
Карданні вали |
3*3.5 |
7 |
2840 |
270 |
19880 |
1890 |
|
Передній міст |
61.5 |
61.5 |
680 |
275 |
41820 |
16912.5 |
|
Задній міст |
36 |
36 |
2744 |
256 |
98784 |
9216 |
|
Кузов |
203.5 |
203.5 |
2024 |
620 |
411884 |
126170 |
|
Колесо у зборі |
11.3 |
11.3 |
496 |
680 |
5604.8 |
7684 |
|
Пічка |
8 |
8 |
1086 |
930 |
8688 |
7440 |
|
Паливний бак з труб. |
12 |
12 |
2744 |
758 |
32928 |
9096 |
|
Паливо |
40 |
40 |
2744 |
758 |
109760 |
30320 |
|
Глушник |
8 |
8 |
3255 |
268 |
26040 |
2144 |
|
Рульове керування |
20 |
20 |
680 |
203 |
13600 |
4060 |
|
Гальмовий апарат |
8 |
8 |
1080 |
855 |
8640 |
6840 |
|
Акумулятор |
16 |
16 |
287 |
405 |
4592 |
6480 |
|
Прилади, фари, дроти |
8 |
8 |
1221 |
754 |
9768 |
6032 |
|
Рідина омивача |
1.2 |
1.2 |
1084 |
1005 |
1300.8 |
1206 |
|
Спорядження |
19 |
19 |
2292 |
231 |
43548 |
4389 |
|
Буксировочні пристрої |
12 |
12 |
3197 |
353 |
38364 |
4236 |
|
Колеса передн. мосту |
2*11.3 |
22.6 |
866 |
455 |
19571.6 |
10283 |
|
Колеса задн. мосту |
2*11.3 |
22.6 |
4566 |
455 |
103191.6 |
10283 |
|
Крісла 1 ряд |
2*19 |
38 |
1518 |
390 |
57684 |
14820 |
|
Крісла 2 ряд |
21 |
21 |
2371 |
359 |
49791 |
7539 |
|
Підвіска передня |
39 |
39 |
680 |
377 |
26520 |
14703 |
|
Підвіска задня |
46 |
46 |
2840 |
498 |
130640 |
22908 |
|
Інше |
34 |
34 |
3200 |
1020 |
108800 |
34680 |
|
Мо |
|
839.65 |
|
|
1808741 |
430295.1 |
|
Lо і Но |
|
|
|
|
2154.161 |
512.4696 |
|
Корисне навантаж.: |
|
|
|
|
|
|
|
Багаж, шляхи зТ. П. |
40 |
40 |
496 |
680 |
19840 |
27200 |
|
Багаж, бездоріжжя |
30 |
30 |
496 |
680 |
14880 |
20400 |
|
Водій і пасажири 1 ряд. |
2*75 |
150 |
1627 |
590 |
244050 |
88500 |
|
Пасажири 2р. |
2*75 |
150 |
2477 |
585 |
371550 |
87750 |
|
Пас. 2р. бездоріжжя |
75 |
75 |
2477 |
585 |
185775 |
43875 |
|
Мгд |
|
340 |
|
|
635440 |
203450 |
|
Мгб |
|
255 |
|
|
444705 |
152775 |
|
Мад |
|
1179.65 |
|
|
2444181 |
633745.1 |
|
Lад і Над |
|
|
|
|
2071.954 |
537.2315 |
|
Маб |
|
1094.65 |
|
|
2253446 |
583070.1 |
|
Lаб і Наб |
|
|
|
|
2058.6 |
532.6544 |
|
Масовий звіт елементів конструкції автомобіля ГАЗ-53A.
ГАЗ-53A |
Мі, кг |
Мі, кг |
Li, мм |
Hi, мм |
Мі*Lі, кг |
Mi*Hi, кг |
||||||
Двигун зі счепленням |
256+8.55 |
264.55 |
1260 |
962 |
333333 |
254497.1 |
||||||
Коробка передач |
57+3 |
60 |
1628 |
823 |
97680 |
49380 |
||||||
Карданні вали |
25 |
25 |
4250 |
650 |
106250 |
16250 |
||||||
Передній міст |
138 |
138 |
866 |
470 |
119508 |
64860 |
||||||
Задній міст |
268+8.2 |
276.2 |
4566 |
475 |
1261129 |
131195 |
||||||
Рама |
270 |
270 |
3200 |
830 |
864000 |
224100 |
||||||
Кузов |
560 |
560 |
4487 |
1420 |
2512720 |
795200 |
||||||
Кабіна |
220 |
220 |
2000 |
1376 |
440000 |
302720 |
||||||
Колесо у зборі |
84 |
84 |
3420 |
930 |
287280 |
78120 |
||||||
Радіатор |
16 |
16 |
376 |
1005 |
6016 |
16080 |
||||||
Паливний бак з труб. |
33.7 |
33.7 |
2250 |
758 |
75825 |
25544.6 |
||||||
Паливо |
90 |
90 |
2250 |
758 |
202500 |
68220 |
||||||
Глушник |
28 |
28 |
2656 |
506 |
74368 |
14168 |
||||||
Рульове керування |
55 |
55 |
1628 |
988 |
89540 |
54340 |
||||||
Гальмовий апарат |
37 |
37 |
1260 |
855 |
46620 |
31635 |
||||||
Акумулятор |
16 |
16 |
2153 |
794 |
34448 |
12704 |
||||||
Прилади, фари, дроти |
18 |
18 |
300 |
988 |
5400 |
17784 |
||||||
Охолоджувальна рідина |
23 |
23 |
376 |
1005 |
8648 |
23115 |
||||||
Спорядження |
30 |
30 |
2385 |
940 |
71550 |
28200 |
||||||
Буксировочні пристрої |
21 |
21 |
5930 |
856 |
124530 |
17976 |
||||||
Колеса передн. мосту |
2*84 |
168 |
866 |
455 |
145488 |
76440 |
||||||
Колеса задн. мосту |
4*84 |
336 |
4566 |
455 |
1534176 |
152880 |
||||||
Крісла |
21 |
21 |
2385 |
1100 |
50085 |
23100 |
||||||
Підвіска передня |
175 |
175 |
866 |
540 |
151550 |
94500 |
||||||
Підвіска задня |
255 |
255 |
4783 |
590 |
1219665 |
150450 |
||||||
Інше |
30 |
30 |
3200 |
1020 |
96000 |
30600 |
||||||
Мо |
|
3250.45 |
|
|
9958309 |
2754059 |
||||||
Lо і Но |
|
|
|
|
3063.671 |
847.2854 |
||||||
Корисне навантаження: |
|
|
|
|
|
|
||||||
шляхи з твердим покриттям |
4000 |
4000 |
4487 |
1690 |
17948000 |
6760000 |
||||||
по грунту |
3000 |
3000 |
4487 |
1690 |
13461000 |
5070000 |
||||||
Водій і пасажири |
2*75 |
150 |
2385 |
1320 |
357750 |
198000 |
||||||
Багаж |
2*5 |
10 |
2385 |
1015 |
23850 |
10150 |
||||||
Мгд |
|
4160 |
|
|
18329600 |
6968150 |
||||||
Мгб |
|
3160 |
|
|
13842600 |
5278150 |
||||||
Мад |
|
7410.45 |
|
|
28287909 |
9722209 |
||||||
Lад і Над |
|
|
|
|
3817.3 |
1311.959 |
||||||
Маб |
|
6410.45 |
|
|
23800909 |
8032209 |
||||||
Lаб і Наб |
|
|
|
|
3712.83 |
1252.987 |
||||||
Масовий звіт елементів конструкції автомобіля КрАЗ-260.
КрАЗ-260 |
Мі, кг |
Мі, кг |
Li, мм |
Hi, мм |
Мі*Lі, кг |
Mi*Hi, кг |
Двигун зі счепленням |
1150+30 |
1180 |
1456 |
1366 |
1718080 |
1611880 |
Коробка передач |
450+8 |
458 |
2438 |
1092 |
1116604 |
500136 |
Роздаточна коробка |
325+6 |
331 |
2788 |
930 |
922828 |
307830 |
Карданні вали |
150 |
150 |
4560 |
780 |
684000 |
117000 |
Передній міст |
870+10 |
880 |
1380 |
667 |
1214400 |
586960 |
Середній міст |
825+12.5 |
837.5 |
5980 |
742 |
5008250 |
621425 |
Задній міст |
820+12.5 |
835.5 |
7420 |
742 |
6199410 |
619941 |
Рама |
1370 |
1370 |
4110 |
880 |
5630700 |
1205600 |
Кузов |
1166 |
1166 |
6810 |
1830 |
7940460 |
2133780 |
Кабіна+куз.шух. |
515+38 |
543 |
2540 |
1740 |
1379220 |
944820 |
Колесо у зборі |
230 |
230 |
3420 |
1810 |
786600 |
416300 |
Радіатор |
53 |
53 |
540 |
1335 |
28620 |
70755 |
Паливний бак з труб. |
2*46+15 |
107 |
4560 |
910 |
487920 |
97370 |
Паливо |
2*165+50 |
380 |
4560 |
910 |
1732800 |
345800 |
Глушник |
95 |
95 |
2400 |
783 |
228000 |
74385 |
Рульове керування |
157+1 |
158 |
1830 |
1780 |
289140 |
281240 |
Гальмовий апарат |
98 |
98 |
1580 |
1444 |
154840 |
141512 |
Акумулятор |
2*26 |
52 |
5780 |
920 |
300560 |
47840 |
Прилади, фари, дроти |
41 |
41 |
310 |
1176 |
12710 |
48216 |
Охолоджувальна рідина |
48 |
48 |
540 |
1335 |
25920 |
64080 |
Лебідка |
350 |
350 |
320 |
840 |
112000 |
294000 |
Спорядження |
46 |
46 |
3420 |
4335 |
157320 |
199410 |
Буксировочні пристрої |
42 |
42 |
7640 |
910 |
320880 |
38220 |
Колеса передн. мосту |
2*230 |
460 |
1380 |
558 |
634800 |
256680 |
Колеса середн. мосту |
2*230 |
460 |
5980 |
558 |
2750800 |
256680 |
Колеса задн. мосту |
2*230 |
480 |
7420 |
558 |
3561600 |
267840 |
Крісла |
46 |
46 |
2730 |
1480 |
125580 |
68080 |
Підвіска передня |
458 |
458 |
1380 |
690 |
632040 |
316020 |
Підвіска задня |
650 |
650 |
6700 |
720 |
4355000 |
468000 |
Візок |
548 |
548 |
6790 |
682 |
3720920 |
373736 |
Тент + інше |
132+90 |
222 |
3270 |
2072 |
725940 |
459984 |
Мо |
|
12775 |
|
|
52957942 |
13235520 |
Lо і Но |
|
|
|
|
4145.4358 |
1036.049 |
Корисне навантаження: |
|
|
|
|
|
|
шляхи з твердим покриттям |
9000 |
9000 |
6810 |
2072 |
61290000 |
18648000 |
по грунту |
6750 |
6750 |
6810 |
2072 |
45967500 |
13986000 |
Водій і пасажири |
3*75 |
225 |
2730 |
1750 |
614250 |
393750 |
Багаж |
3*5 |
15 |
2730 |
1310 |
40950 |
19650 |
Мгд |
|
9240 |
|
|
61945200 |
19061400 |
Мгб |
|
6990 |
|
|
46622700 |
14399400 |
Мад |
|
22015 |
|
|
114903142 |
32296920 |
Lад і Над |
|
|
|
|
5219.3115 |
1467.042 |
Маб |
|
19765 |
|
|
99580642 |
27634920 |
Lаб і Наб |
|
|
|
|
5038.2313 |
1398.175 |
