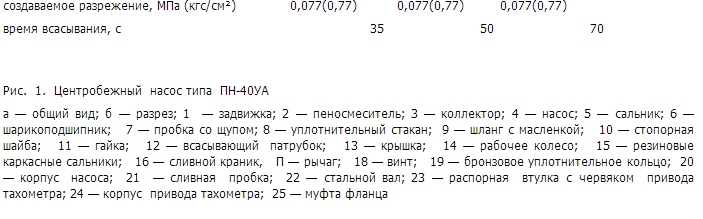

18.Устройство, принцип действия и техническая характеристика центробежного насоса пн-40уа.

В центробежных насосах движение перекачиваемой жидкости осуществляется за счёт возникающей при работе насоса центробежной силы частиц жидкости, т.о. центробежные насосы работают по принципу использования центробежной силы:

F = m ^. а = m ^. ^{2 .} R,

где: F – центробежная сила;

m – масса жидкости;

а – ускорение движения жидкости;

 - угловая скорость;

R – радиус рабочего колеса.

Основной частью насоса является рабочее колесо 2 с профилированными лопатками. При вращении колеса, посаженного на вал 1, вода, находящаяся в каналах колеса (корпус насоса предварительно заполняется жидкостью), также начинает вращаться, под действием центробежной силы перемещаться от центра рабочего колеса к периферии и собираться в напорном патрубке (спиральном отводе) 4. В результате перемещения воды в центре рабочего колеса создаётся разрежение, куда через всасывающий патрубок 3 под действием атмосферного давления непрерывно поступает вода. В расширяющемся напорном патрубке 4 и в расположенном за ним диффузоре скорость движения потока жидкости уменьшается, и кинетическая энергия потока преобразуется в потенциальную (энергию давления).

Характерными признаками центробежного насоса является общее направление потока жидкости от центра к периферии.

1Специальная защитная одежда и ее классификация, уровни защиты от тепловых воздействий боевой одежды. Испытание боевой одежды.

Специальная защитная одежда пожарных от повышенных тепловых воздействий (СЗО ПТВ) в зависимости от допустимого времени работы в ней при предельных значениях тепловых факторов пожара подразделяется на три типа: тяжелый (теплозащитный костюм - ТК), полутяжелый (теплоотража-тельный костюм - ТОК), легкий (средства локальной защиты - СЛЗ) [5], табл. 1.

Таблица 1

Классификация СЗО ПТВ по степени тепловой защиты (при испытании теплозащитных пакетов)

Тип исполнения СЗО ПТВ	Условия эксплуатации
	Газовоздушная среда с температурой,oС	Время воздействия, с, не менее	Тепловой поток, кВт/м2	Время воздействия, с, не более	Допустимое время воздействия открытого пламени, с, не более
Тяжелый (ТК)	200 800	960 20	18,0 25,0 40,0	960 240 120	30
Полутяжелый (ТОК)	200	600	10,0 14,0 18,0 25	900 720 600 60	20
Легкий (СЛЗ)	200	480	10,0 14,0	480 40	15

Во всех типах СЗО ПТВ используется принцип пассивной тепловой защиты, осуществляемой посредством применения материалов с низкой теплопроводностью и высокой теплоемкостью без обеспечения теплосъема хладоносителями с принудительной циркуляцией.

Технические параметры СЗО примерно на 70 % зависят от используемых для их изготовления материалов и тканей и на 30 % - от конструктивного исполнения изделия.

Комплектность ТК-800: - телоизолирующая подстежка комбинезона – 1 шт; - сапоги с валенками – 1 пара; - чехол комбинезона – 1 шт; - чехол сапог – 1 пара; - телоизолирующая подстежка капюшона – 1 шт;1 шт; - чехол капюшона – 1 шт; - упаковочная сумка – 1 шт; - телоизолирующая подстежка рукавиц – 1 шт; - руководство по эксплуатации и паспорт – 1 шт; - чехол рукавиц – 1 шт; - ремкомплект - 1 шт.

• Теплозащитный комплект ТК-800 относится к тяжелому типу и разработан для защиты личного состава подразделений пожарной охраны от повышенных тепловых воздействий (интенсивного теплового излучения, высоких температур окружающей среды, кратковременного контакта с открытым пламенем).  Костюм ТК-800 позволяет быстро и эффективно работать внутри воспламененных зон и проводить первоочередные аварийно-спасательные работы.  ТК 800 защищает также от неблагоприятных климатических, является непроницаемым для воды и пара и работает вместе с внутренним дыхательным аппаратом.

• Комплект теплоотражательный ТОК-200 относится к полутяжёлому типу специальной защиты пожарных от повышенных температур, теплового излучения и других опасных и вредных факторов окружающей среды, возникающих при тушении пожаров и проведении первоочередных аварийно-спасательных работ.  Обеспечивает защиту от растворов поверхностно-активных веществ, пониженных температур, повышенных температур, воды и водных растворов, неблагоприятных климатических воздействий, ветра, осадков.

• куртка с отсеком для дыхательного аппарата — 1шт.

• брюки-полукомбинезон с завышенным поясом — 1 шт.,

• капюшон со смотровым иллюминатором — 1 шт

• трехпалые перчатки с наладонником из спилка КРС — 1 пара,

• бахилы (с осоюзками) — 1 пара,

• упаковочная сумка — 1шт.,

• руководство по эксплуатации и паспорт — 1шт.,

• ремкомплект (один ремкомплект на 3 комплекта костюмов).

Боевая одежда пожарного I уровня защиты

Изготавливается из огнетермостойких материалов "Силотекс-97", Пировитекс.

Назначение: защита от высоких температур, тепловых потоков большой интенсивности и выбросов пламени при работе в экстремальных условиях.

Технические характеристики: Позволяет работать не менее 300 с в среде с температурой +300°С, выдерживает воздействие открытого пламени не менее 15 с, устойчива к контакту с нагретыми до +400°С твердыми поверхностями не менее 7 с. Масса костюма не более 5,0 кг.



Боевая одежда пожарного II уровня защиты

Изготавливается из брезента со специальными пропитками.

Назначение: защита от воздействия опасных и вредных факторов при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, а также неблагоприятных климатических воздействий.

Технические характеристики: диапазон рабочих температур от -40°С до 200°С. Время защитного действия при мощности теплового потока до 5 кВт/м2 и температуре 200°С составляет не менее 240 с. Выдерживает воздействие открытого пламени не менее 5 с. Масса костюма не более 6,5 кг.



Боевая одежда пожарного III уровня защиты

Применяемые материалы: винилис-кожа трудновоспламеняющаяся (ВИК-Т).

Назначение: защита тела человека от опасных и вредных факторов окружающей среды, возникающих при тушении пожаров, а также от неблагоприятных климатических воздействий.

Технические характеристики: диапазон рабочих температур от -40°С до 200°С. Время защитного действия при мощности теплового потока до 5 кВт/м2 и температуре 180°С составляет не менее 240 с. Выдерживает воздействие открытого пламени не менее 5 с. Масса костюма не более 6,5 кг.

7.2.2. Отбор образцов.

На испытания отбираются не менее 5 образцов размером 220х70 мм.

Образцы должны состоять из пакета материалов, включающего ткань верха, водонепроницаемый слой, теплоизоляционную подкладку и подкладочную ткань.

7.2.3. Методика испытаний.

Установить датчик теплового потока на расстоянии 65 мм от излучающей поверхности радиационной панели и с помощью регулятора напряжения обеспечить плотность теплового потока, равную 60 кВт/м².

Отодвинуть датчик теплового потока от радиационной панели на расстояние, при котором значение теплового потока равно 5,0 кВт/м² с учётом толщины образца.

Опустить заслонку.

Закрепить испытуемый образец на рамке с помощью зажима и устройства натяжения.

Поднять заслонку и выдержать образец под действием теплового потока установленной плотности в течение 240 с.

Измерить плотность теплового потока, прошедшего через образец, и температуру на внутренней поверхности образца.

Изменяя расстояние между радиационной панелью и датчиком с образцом, обеспечить плотность теплового потока 40,0 кВт/м² и соответственно времени (п. 6.1) провести испытания, повторяя процедуру, описанную выше.

Для каждого значения плотности падающего теплового потока рассчитать:

- среднеарифметическое значение температуры по показаниям трёх термоэлектрических преобразователей;

- коэффициент ослабления по формуле

                                             (1)

где Q_o  плотность теплового потока, падающего на образец, кВт/м²; Q_П  плотность теплового потока, прошедшего через образец, кВт/м².

7.2.4 Оценка результатов испытаний.

Пакет материалов БОП считается выдержавшим испытания, если на всех образцах не произошло:

- разрушения наружной поверхности (оплавление, обугливание, прогар и т. д.),

- отслоения покрытия от тканевой основы (для материалов с полимерным пленочным покрытием),

- изменения линейных размеров ткани верха (усадка не более 5 %),

- воспламенения,

- увеличения среднеарифметического значения температуры на внутренней поверхности композиции слоев БОП до значений, превышающих 50 °С в нормированное время,

- увеличения теплового потока на внутренней поверхности пакета материалов БОП до значений, превышающих 2,5 кВт/м² в нормированное время,

- снижения физико-механических показателей (разрывная нагрузка, раздирающая нагрузка по п.7.9, 7.10) ткани верха более чем на 20 %.
