1.8 Расчет редуктора
Передаточное
число редуктора определяется соотношением:
Uред=
,
где
nквш–
частота вращения канатоведущего шкива,
которая определяется по
формуле:
nквш=
=
= 137,6 об/мин.
Uред=
= 21,8
Выбираем
редуктор HU
55A WN Uред

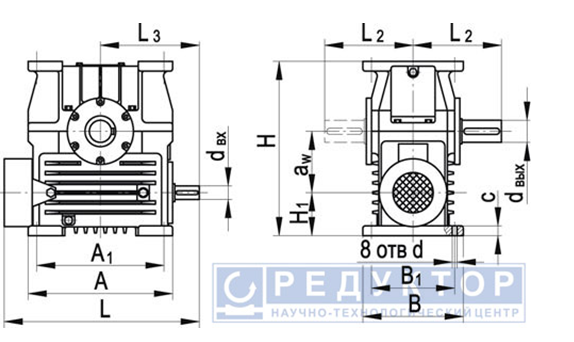

= 22,27 Который показан на рис. 3
Рисунок
3.
Конструкция
редуктора :
|
редуктор
|
Обозначение
типа :
|
HU
55A WN
|
|
Условия
эксплуатации :
|
Температура
окружающей среды :
|
+20
|
°C
|
Режим
работы :
|
S1
|
|
|
Данные
редуктора :
|
Максимальная
тепловая мощность при температуре
+20 °C и режиме работы S1 :
|
3.8
|
[кВт]
|
Номинальный
крутящий момент :
|
270
|
[Нм]
|
Передаточное
число :
|
22.27
|
|
Угловой
люфт :
|
6'
- 16'
|
|
Сниженный
угловой люфт (мин.-макс.) (опция) :
|
6'
- 10'
|
|
Допустимый
момент на входе при fB1 :
|
12.1
|
[Нм]
|
Максимальная
скорость на входном валу редуктора
:
|
5000
|
[об/мин]
|
Монтажное
положение :
|
B3
|
|
Выходной
вал :
|
Ø
30 k6 x 60
|
[мм]
|
Шпоночный
паз :
|
DIN6885.1
|
|
Покраска
:
|
LA1
- Стандарт - промышленная атмосфера
50-70µm
|
|
Цвет
:
|
RAL
9007 ( Серый алюминий )
|
|
Вес
:
|
19.5
|
[кг]
|
|
Со
стороны привода :
|
Тип
:
|
Входной
вал адаптер WN
|
|
Входной
вал :
|
Ø
19 k6 x 40 mm
|
|
Шпоночный
паз :
|
DIN6885.1
|
|
Потери
крутящего момента :
|
9
|
[Нм]
|
|
Особое
исполнение редуктора :
|
Масло
:
|
Минеральное
- CLP ISO VG 220
|
|
|
|
|
