1.7. Определение параметров канатоведущего шкива (квш)
В конструкции механизмов подъема лифтов с канатной подвеской кабины (противовеса) канатоведущие шкивы используются для преобразования вращательного движения выходного вала механизма привода в поступательное перемещение кабины (противовеса).
Для обеспечения работы КВШ без проскальзывания канатов применяются
канавки
специального профиля (рис. 3.3).

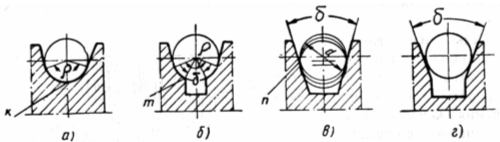

Рис. 3.3. Профиль поперечного сечения канавки обода КВШ:
а)
полукруглая канавка; б) полукруглая с
подрезом; в) клиновая; г) клиновая с
подрезом; ρ
– центральный угол зоны контакта каната
и поверхности канавки; δ – угол подреза
(угол клина); k,
m,
n
– точки наибольшего напряжения смятия
в материале канавки.
Наименьший допустимый диаметр канатоведущего шкива определяется по формуле:
Dш= dкан∙ е,
где е – коэффициент, зависящий от типа и скорости лифта, е = 30.
Dш = 12 ∙ 30 = 360 мм.
Для того что б кабина и противовес разминулись принимаем Dш= 1000 мм.
Ширина КВШ :
b = t∙i + 2dкан,
где t= (1,2÷2)∙dкан = 2∙12 = 24 мм – шаг канавок, i –количество канатов.
b = 24∙4 + 2∙12 = 120 мм.
Принимаем b = 120 мм
Наибольшее натяжение каната со стороны кабины при отсутствии уравновешуещего каната со стороны кабины в момент пуска из нижнего положения :
=
(Q
+ Gкаб
+ Gкан)(1+
)
+ W,
где a– максимальное допустимое ускорение при пуске кабины 1,8,
g – ускорение свободного падения, W–сопротивление в упорах.
=
(9800
+ 16660
+ 3146)(1
+
)
+ 40 =34765Н
Наибольшее натяжение подъёмного каната со стороны противовеса в момент опускания равно:
=Gпр(1
-
)
= 21560(1
-
)
= 17622Н
Во избежание скольжения каната по шкиву, необходимо чтобы:
≥
,
исходя из этого условия и определяется наименьший допустимый коэффициент трения на ободе шкива :
=
,
α – угол обхвата канатоведущего шкива, для выбранной схемы α = 3,14рад.
=
=
= 0,21.
≥
2,730,202
* 3,14 =1,88
Наибольшее натяжение каната со стороны кабины в момент подъёма испытательного грузаравно:
=
Q∙kn
+ Gкаб
+ Gкан,
где kn– коэффициент перегрузки, kn = 2.
= 9800∙2 + 16660 + 3146 =39406Н.
Наибольшее натяжение подъёмного каната со стороны противовеса в момент подъёма равно:
=
Gпр=
21560Н.
≥
2,730,202
* 3,14 =1,88
Наименьший допустимый коэффициент трения для подъёма равен:
=
=
= 0,2026.
Расчётный коэффициент трения на ободе для полукруглой канавки равен:
=
,
где
=
0,105 – для стальных шкивов.
=
0,105 = 0,134.
Так
как
для полукруглой канаки меньше
и
,
то подбираем другой тип канавки.
Выбираем полукруглую канавку с подрезом с такими параметрами:
µ = 0.216 – коэффициент трения
=
110 - угол подреза канавки
что удовлетворяет нашему условию.
Предельный момент на канатоведущем шкиве из условия сцепления с ним каната для случая подъёма кабины равен:
Мпр
= Gпр(
)
= 21582(2,730,216
3,14-
1)
= 10528,7Н∙м.
Предельное натяжение каната соответствующее предельному моменту равно:
Sпр= Gпр( ) = 21582 (2,731,2 0,216- 1) = 10631,6Н
