27. Активные сглаживающие фильтры. Схема активного фильтра об и ок. График зависимости тока коллектора от напряжения на переходе при различных значениях тока базы.

Из-за выше перечисленных недостатков пассивных сглаживающих фильтров нашли широкое распространение при небольших выходных мощностях активные фильтры. К их достоинствам относят:

- высокие качественные и энергетические показатели;

- широкий диапазон частот;

- простота конструкции;

- малая зависимость коэффициента сглаживания от изменений тока нагрузки;

- малые магнитные поля из-за отсутствия индуктивности в схеме фильтра;

- отсутствие опасных режимов при возникновении переходного процесса, т.к. нет перенапряжения при “сбросе” тока нагрузки.

К недостаткам схемы можно отнести: снижение к.п.д. устройства при увеличении тока нагрузки из-за увеличения потерь на транзисторе; необходимость защиты транзистора в переходных режимах.

В активных фильтрах последовательно или параллельно включается регулирующий транзистор, выполняющий роль дросселя или резистора в раннее рассматриваемых фильтрах. Принцип действия активных фильтров основан на свойстве транзистора создавать различные сопротивления для переменного и постоянного токов. Характерны два способа построения фильтров. Первый способ состоит в том, что транзистор включается по схеме с общим коллектором.

Ток коллектора I_К в схеме фильтра ОК мало зависит от величины приложенного к переходу коллектор- эмиттер напряжения U_К при постоянном значении тока базы.

На рисунке приведены графики зависимости I_К = f (U_К ) при I_б = const.

Если провести на графике нагрузочную прямую (U_К = U_ВХ при I_КО = 0 и I_К = U_ВХ / R_Н при U_К = 0 ) и выбрать на ней рабочую точку А (U_К0, I_КО}, то сопротивление транзистора переменой составляющей тока в точке.

Р исунок 7.11 Схема фильтра ОК, графики зависимости

I_К = f (U_К ) при I_б = const.

А R_Д =  U_К / I_К будет много больше его сопротивления постоянному току R_С = U_К0 / I_КО , т.е. R_Д  R_С . Соответственно переменная составляющая выпрямленного напряжения U_В.ПЕР. на входе фильтра вызывает небольшие изменения тока коллектора I_К при условии, что ток базы I_б = const. Переменная составляющая напряжения на выходе фильтра ОК U_{ВЫХ.ПЕР.} = I_К R_Н получается значительно ослабленной по сравнению с U_В.ПЕР. Чтобы обеспечить постоянство тока базы транзистора, в цепь базы включают конденсатор, и резистор такой величины при которой постоянная времени цепи была бы много больше периода пульсаций выпрямленного напряжения.

Таким образом, сглаживание пульсаций в фильтре ОК обеспечивается RC фильтром в базовой цепи, а транзистор VT предназначен для усиления сигнала по мощности (эмиттерный повторитель!). Резистор R задаёт режим работы транзистора по постоянному току, устанавливая ток базы.

Второй способ построения активного фильтра состоит в том, что транзистор включается по схеме с общей базой:

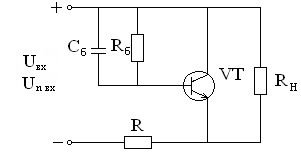

Рисунок 7.12 Схема активный фильтр с общей базой

Фильтры этого типа применяются лишь в тех случаях, когда ток нагрузки остается постоянным. Режим работы транзистора по постоянному току определяется величиной R_б, а сглаживающее действие – постоянной времени цепочки R₁C₁. Эта цепь стабилизирует ток эмиттера, если R₁C₁ >> T_n, где T_n – период пульсации. В этом режиме транзистор обладает большим дифференциальным сопротивлением и малым статическим, что эквивалентно дросселю в LC–фильтрах. В связи с тем, что у данной схемы выходное сопротивление имеет большую величину, для его снижения на выходе фильтра ставится конденсатор С_н.

Принцип действия этого фильтра основан на компенсации переменной составляющей входного напряжения за счет падения напряжения на резисторе R при протекании по нему тока эммитера транзистора.

Для повышения показателей качества активных фильтров в них применяются составные транзисторы, многозвенные RC-цепочки в цепи базы, а также токостабилизирующие двухполюсники.

Коэффициент сглаживания q схемы рассчитывается так же, как в RC пассивном фильтре:

(7.15)
