1 Монолитное ребристое перекрытие.

1.1 Конструктивная схема

Принятая компоновка конструктивной схемы монолитного перекрытия приведена на рисунке 1.

Назначаем предварительно следующие значения геометрических размеров элементов перекрытия:

высота и ширина поперечного сечения второстепенных балок

высота и ширина поперечного сечения главных балок:

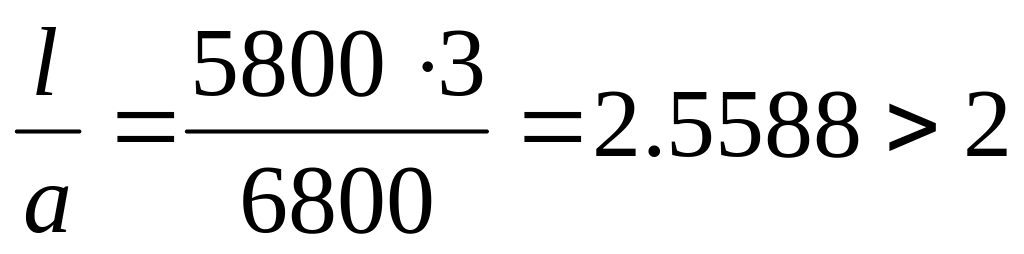

Поскольку отношение пролетов , то плита балочного типа. Предварительная толщина плиты равна . Окончательно принимаю толщину плиты равную 70 мм.

1 – главная балка, 2 – второстепенная балка, 3 – плита

Рисунок 1 – Конструктивная схема монолитного перекрытия.

1.2 Расчет плиты

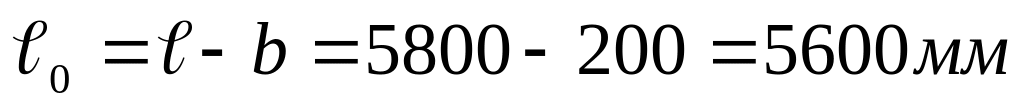

Вычисляем расчетные пролеты и нагрузки на плиту. Согласно рисунку 1 получим в коротком направлении

в длинном направлении

Для расчета плиты в плане перекрытия условно выделяем полосу шириной 1м. Плита будет работать как неразрезная балка, опорами которой служат второстепенные балки и наружные кирпичные стены. При этом нагрузка на 1м плиты будет равна нагрузке на 1м2 перекрытия. Подсчет нагрузок на плиту дан в табличной форме.

Таблица 1 – Сбор нагрузок на плиту монолитного ребристого перекрытия

Наименование нагрузки

Нормативная нагрузка, кН/м

γf

Расчетная нагрузка, кН/м

1. Постоянная

от собственного веса плиты (ρ·δ=25·0,07)

от веса пола

1,75

0,8

1,1

1,2

1,925

0,96

Итого:

2,55

2,885

2. Временная

5

1,2

6

Всего:

8,885

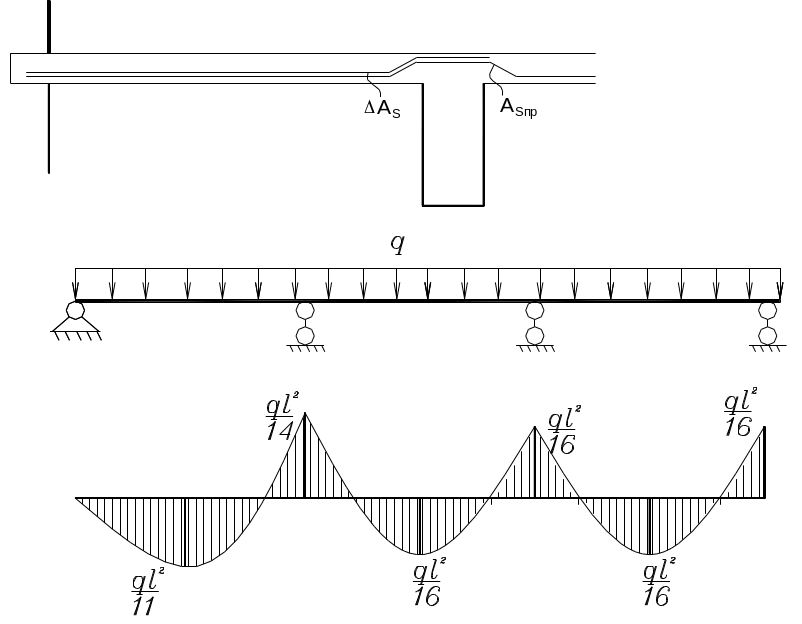

Рисунок 2 – Расчетная схема плиты монолитного перекрытия.

С учётом коэффициента надёжности по назначению здания расчетная нагрузка на 1м плиты:

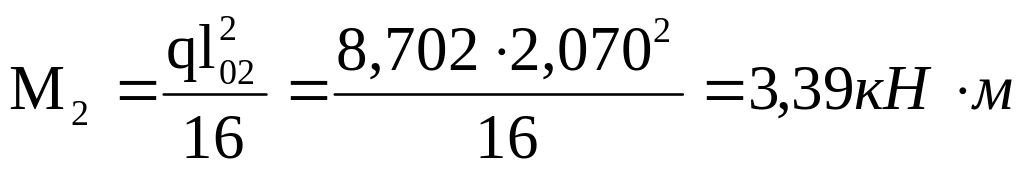

Определим изгибающие моменты с учетом перераспределения усилий.

В первом пролёте и на первой промежуточной опоре:

В средних пролётах и на средних опорах:

следовательно, в средних пролетах, окаймленных балками, изгибающие моменты уменьшаем на 20 %, таким образом:

Определяем прочностные и деформативные характеристики бетона заданного класса (бетон тяжёлый класса В25, электротермические условия твердения при W=85%):

γb2 =1

Rb=14,5·1=14,5 Мпа

Rbt=1,05·1=1,05 Мпа

Еb=27·103 Мпа

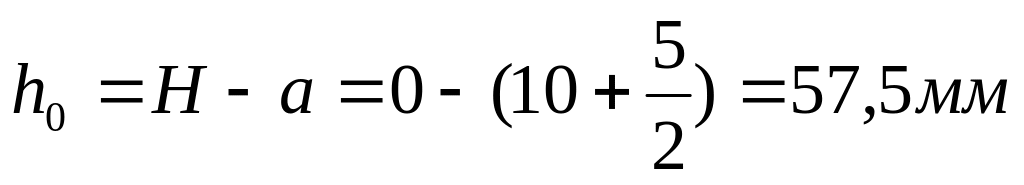

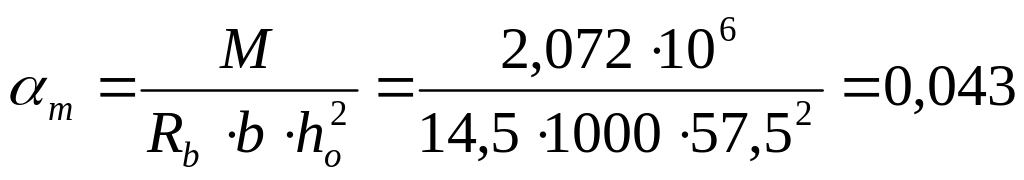

Выполним подбор сечений продольной арматуры сеток.

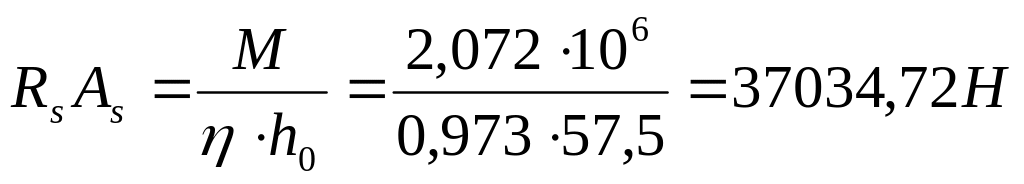

В средних пролётах и на промежуточных опорах:

Принимаю арматуру Вр-I d=5мм (Rs=365Мпа)

ξ=0,48<ξR=0,5898, η=0,973

По приложению III /5/ принимаем сетку №37

(RsАs=38400 Н/м)

В первом пролёте и на первой промежуточной опоре:

Принимаю арматуру Вр-I d=3мм (Rs=365Мпа)

ξ=0,0844<ξR=0,5898, η=0,9578

Дополнительная сетка должна иметь несущую способность продольной несущей арматуры не менее 66156,28-38400=27756,28 Н, следовательно принимаем дополнительную сетку С2 по приложению III /5/ №3

(RsАs=28240 Н/м)
