4.1.2 Временная нагрузка

Снеговая нагрузка

Расчетная сосредоточенная снеговая нагрузка на колонны определяется по формуле:

(4.4)

где S_o — нормативное значение веса снегового покрова на 1 м² горизонтальной поверхности земли, принимаемая в зависимости от района строительства. Для города Могилева - нормативное значение снеговой нагрузки S_o  1,2 кПа = 1200 ;

μ — коэффициент, учитывающий конфигурацию покрытия; для расчета рамы принимается μ = 1;

γ_f — коэффициент надежности по нагрузке, для снега принимаемый в зависимости от отношения нормативной нагрузки от веса покрытия к нормативному значению веса снегового покрытия. принимаем γ_f = 1.5;

L — пролёт стропильных конструкций.

Определим расчетную снеговую нагрузку на крайнюю колонну

Для средней колонны:

Крановая нагрузка

Вес поднимаемого груза Q=150 кН, пролёт крана L_к =22-2∙0,75=20,5 м. В соответствии со стандартами на мостовые электрические краны грузоподъемностью 15/3 т нормативное максимальное давление одного колеса на рельс кранового пути F_{max, n}=190 кН, масса крана т., масса тележки крана т., база крана грузоподъёмностью 15/3 К= 4,4 м, ширина крана В = 6,3 м.

Расчётное максимальное давление на колесо крана

; (4.5)

Минимальное давление колес крана можно определить по формуле

(4.6)

где G — полный вес крана с тележкой;

n₀ – число колес на одной стороне крана, n₀=2;

Расчётная поперечная тормозная сила на одно колесо.

(4.7)

.

Вертикальная крановая нагрузка на колонны от двух сближенных кранов с коэффициентом сочетаний :

(4.8)

где - сумма ординат линии влияния давления двух подкрановых балок на колонну (рисунок 17) где 0.85 —коэффициент сочетаний при совместной работе двух кранов для групп режимов работы кранов 1К–6К;

F_max(min) — наибольшее (наименьшее) вертикальное давление колес на подкрановую балку;

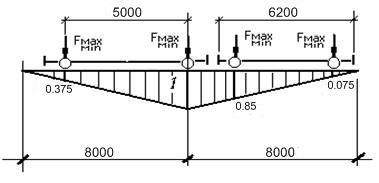

Рисунок 17 – Линия влияния давления на колонну

Вертикальная крановая нагрузка на колонны от четырех сближенных кранов на среднюю колонну с коэффициентом сочетаний :

При торможении тележки крана на колонны рамы действует горизонтальная поперечная нагрузка. Расчетное горизонтальное давление на колонну от двух сближенных кранов при поперечном торможении равно:

(4.9)

Ветровая нагрузка

Скоростной напор ветра для города Могилева до 10м от поверхности земли k= 1; w₀ =230 Н/м²; то же высотой до 20м при коэффициенте, учитывающем изменение скоростного напора по высоте k= 1,25.

(4.10)

В соответствии с линейной интерполяцией нагрузка на высоте 13,80 м

Переменный по высоте скоростной напор ветра заменяем равномерно распределённым, эквивалентным по моменту в заделке колонны длиной 10,8 м.

(4.11)

Значение аэродинамического коэффициента для наружных стен с наветренной стороны с_е = +0,8, с подветренной стороны с_е’= 0,6

Расчётная равномерно распределённая нагрузка колонны до отметки 10,8 м при коэффициенте надёжности по ветровой нагрузке =1,4,

(4.12)

с наветренной стороны

с подветренной стороны

Расчётная сосредоточенная ветровая нагрузка выше отметки 10,8 м

(4.13)
