Режущий инструмент
Описание режущего инструмента
Державка.
Различный режущий инструмент закрепляется в револьверных головках и на поперечных суппортах при помощи специальных приспособлений, называемых вспомогательным инструментом.
К вспомогательным инструментам относят различные конструкции переходных втулок, державок, патронов и стоек, а также жесткие и регулируемые упоры.
Различные втулки применяют для закрепления инструментов, резцов и державок непосредственно в гнёздах револьверной головки с горизонтальной осью вращения либо в жестких стойках револьверной головки с вертикальной осью вращения, а также в специальных патронах.
На револьверных станках применяются цилиндрические державки, призматические державки с цилиндрическими хвостовиками державки сложных форм с цилиндрическими хвостовиками.
Державка |
SVJBL 2525M16 |
Державка |
SVJBL 2525M11 |
Державка |
R166.4FG-2525-16 |
Державка |
L166.4FG-2525-16 |
Державка |
CXS - A20-07 |
Державка |
CXS - A20-05 |
Державка |
RF123E15-2525B |
Державка |
SVJBR 2525M16 |
Пластина-это инструмент, представляющий собой режущую грань, которая не является составной частью металлорежущего инструмента (фрезы, ленточнопильного станка и др.). Режущие пластины изготавливаются из таких материалов, как карбид, нержавеющая сталь, быстрорежущая сталь, твёрдый сплав, поликристаллический алмаз. Вставные режущие пластины имеют защитное покрытие, позволяющее увеличить срок службы инструмента и усилить его режущие свойства.
Пластина |
VBMT160408-MМ 2020 |
Пластина |
VBMT 16 04 04-MF 2015 |
Пластина |
R166.0G-16MMO1-150 1020 |
Пластина |
L166.0G-16MMO1-150 |
Пластина |
CXS -07T098-20-7225R |
Пластина |
CXS -05T098-20-5220R |
Пластина |
R123E2-0200-0502-CM |
Сверло спиральное диаметром 9,5мм; 6,5 мм; 3,1мм Центровочное сверло диаметром 2,52
Сверло со съёмными пластинками:
-
Корпус
Центр. пластина
Кр. пластина
880-D1650L20-02
880-03 03 05H-C-LM 1044
880-03 03 W06H-P-LM 4044
Измерительный инструмент
Описание измерительного инструмента
Калибры - относятся к классу измерительного инструмента и используются для контроля размеров (в том числе и длины) деталей и заготовок, расположения поверхностей изделий относительно друг друга и в некоторых других случаях.
Калибр на соостность. ∅19,5 и H22x1.5-8h
Калибр 04.8364-6833
Калибр 7,2-0,2 04 8106-6614
Пробка - Калибр пробка гладкая используется для проверки внутренних диаметров цилиндрических отверстий детали. Принцип проверки заключается в том, что проходящая сторона должна пройти отверстие без применения силы, а непроходная - с небольшим усилием.
Диаметр пробки |
Код измерительного инструмента |
17 |
8133-0931 A4 |
6,5 |
04.8133-5491 |
3 |
04.8130-4028 H14 |
10 |
8133-0922 H14 |

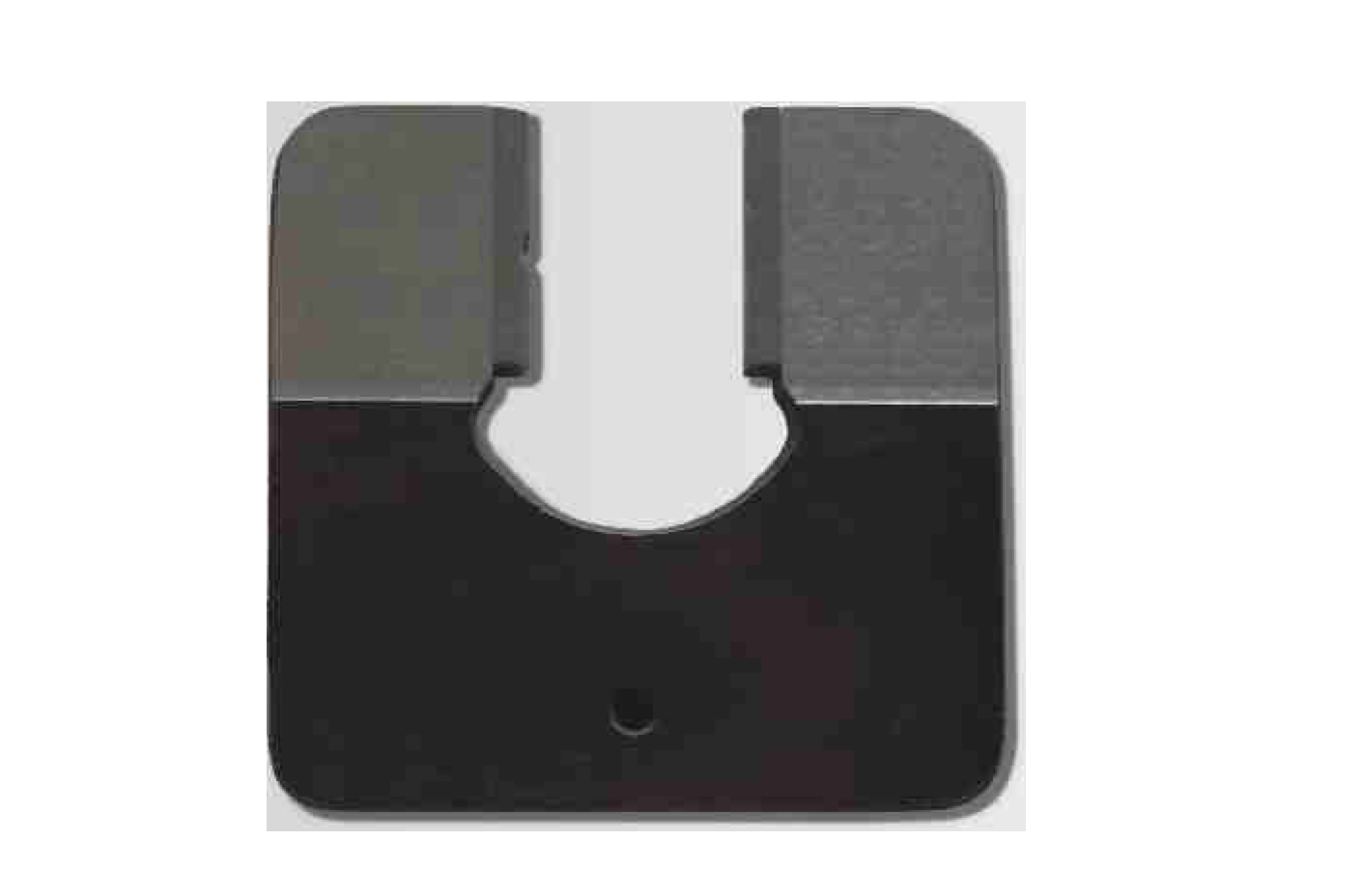

Скоба – скобы гладкие двупредельные, односторонние ПР-НЕ.
Позволяют контролировать размеры деталей без снятия их со станка.
Диаметр скобы |
Код измер. инструмента |
17,9 |
04.8113-4683 |
19,5 |
81.41.084 |
20 |
8113-0112 Х4 |
H22х1,5-8h |
04.8114-4444 |
Кольцо резьбовое – Резьбовые кольца служат для проверки наружных резьб.
Существует два типа резьбового кольца:
Тип резьбового кольца |
Код измер. инструмента |
ПР H22х1,5-8h |
8211-0088-8h |
НЕ H22х1,5-8h |
8211-0088-8h |
НЕ – не проходная
Глубиномер - применяется для измерения глубин отверстий, пазов, выемок, высоты уступов.
Измеряемый размер |
Код измер. инструмента |
11 |
04.8162-6117 |
3 |
04.8162-8020 |
Высотомер – предназначен для измерения длины.
Измеряемый размер |
Код измер. инструмента |
4,5 |
04.8162-6208 |
