Практическая работа № 3 Изучение устройства парокомпрессорных холодильных установок. Исследование их теоретических циклов

Цель работы:-, изучение устройства и назначения элементов и конструкций в целом типовых парокомпрессорных холодильных установок: приобретение навыков изображения принципиальных схем парокомпрессорных холодильных установок в обозначениях ЕСКД: приобретение навыков построения и расчета теоретических циклов парокомпрессорных холодильных установок с помощью T,s и lgp диаграмм и таблиц термодинамических свойств хладагента: изучение особенностей конструкций холодильных установок с регенеративным теплообменом: определение энергетической целесообразности использования регенерации теплоты в парокомпрессорной холодильной установке при заданных условиях её работы.

Для охлаждения и хранения при низких температурах скоропортящихся пищевых продуктов используются методы, базирующиеся на различных физических процессах плавления, сублимации, испарения (кипения) легкокипящих веществ, а также вихревого и термоэлектрического эффектов. Наиболее энергетически совершенным таким циклом в заданном интервале температур является обратный обратимый (идеальный) цикл Карно. В частности, такой цикл может быть организован в двухфазной области реального газа с учетом особенностей протекания в ней фазовых переходов, жидкость-пар и пар-жидкость Теоретический цикл и принципиальная схема такой установки приведены на рисунке.

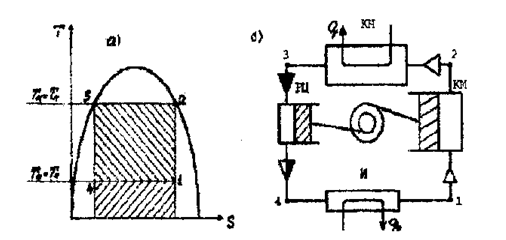

Теоретический цикл и принципиальная схема холодильной установки, работающей по обратному циклу Карно.

Для понижения температуры хладагента до температуры в охлаждаемом Помещении в этом цикле используется обратимое адиабатное расширение, реализуемое в расширительном цилиндре (РЦ) (детандере). Естественно степень понижения давления при этом равна степени повышения П при сжатии. Для отвода теплоты, проникающей в охлаждаемое помещение, а также выделяемой грузом и механизмами, находящимися в помещении, используется изобарно- изотермический процесс испарения (кипения) хладагента в испарителе (И) при этом Т_и и Т_п.

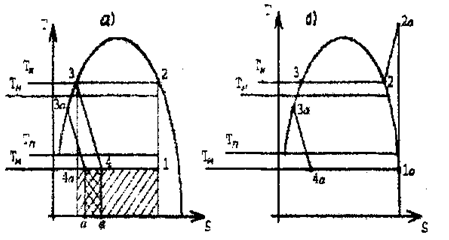

Теоретический смысл и принципиальная схема холодильной установки с дроссельным клапаном

Холодильный коэффициент идеального цикла Карно зависит только от соотношения температур испарения и конденсации (то есть от температуры, поддерживаемой в охлаждаемом помещении и температуры окружающей среды) и не зависит от рода рабочего тела.

Холодильный цикл, сконструированный методом последовательных усовершенствований идеального цикла Карно (приспособления его к действительности), реализуется в простейших парокомпрессорных холодильных установках.

Установка состоит из двухцилиндрового одноступенчатого сальникового компрессора и конденсатора с воздушным охлаждением. Привод компрессора осуществляется от электродвигателя, на вал которого также засажена крылатка вентилятора, обдувающего наружную поверхность конденсатора. Образующийся в конденсаторе жидкий хладагент собирается в ресивере, из которого по трубопроводу поступает в испаритель через дроссельный клапан. Испаритель и дроссель обычно устанавливают в охлаждаемом помещении.

Для холодильных установок большой холодопроизводительности становится важным вопрос повышения их экономичности. Одним из способов повышения экономичности является использования регенеративного теплообмена. Направив потоки хладагента, находящиеся в разных процессах холодильного цикла, в общий теплообменник, который в этом случае назьюается регенеративным, получают с одной стороны переохлаждение жидкого холодильного агента, а с другой перегрев его паров. При этом переохлаждение жидкого холодильного агента увеличивает удельную холодопроизводительность, а перегрев паров - увеличивает работу сжатии пропорционально площади. Однако при этом гарантируется "сухой ход" компрессора на всех режимах работы холодильной установки, но увеличивается температура рабочего тела после компрессора, что требует увеличения теплообменной поверхности конденсатора для снятия теплоты перегрева пара. К тому же увеличивается средняя температура процесса отвода теплоты в окружающую среду, а значит увеличивается внешняя необратимость цикла. Наконец, уменьшается коэффициента подачи компрессора.

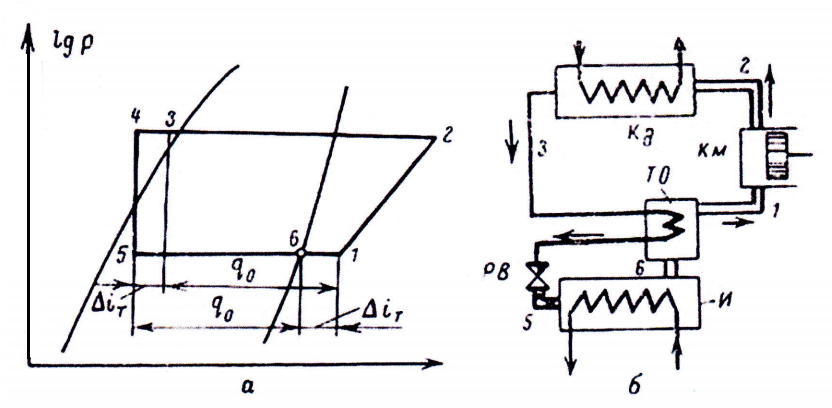

Ц икл одноступенчатой машины с регенеративным теплообменником: а - принципиальная схема; б - цикл в диаграмме i-lgp.

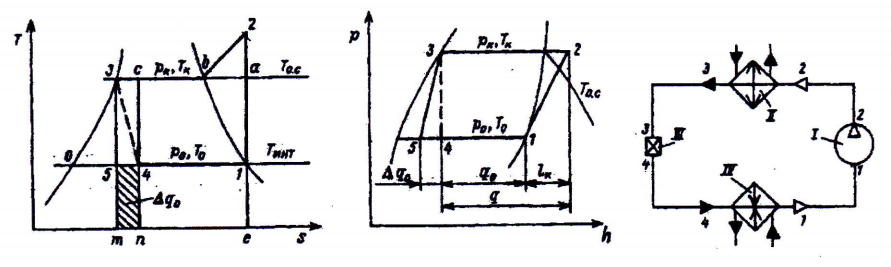

Схема и теоретический цикл одноступенчатой холодильной машины в символах ЕСКД (рабочие процессы которой идут следующим образом: 1-2 - сжатие рабочего вещества в компрессоре, 2-3 - охлаждение и конденсация рабочего вещества за счет отвода теплоты в окружающую среду в конденсаторе, 3-4 - расширение рабочего вещества в дроссельном вентиле ДР, 4-1 - кипение рабочего вещества за счет подвода теплоты от источника низкой температуры в испарителе).

Вывод: изучили устройства и назначения элементов и конструкций в целом типовых парокомпрессорных холодильных установок: приобрели навыки изображения принципиальных схем парокомпрессорных холодильных установок в обозначениях ЕСКД; приобрели навыки построения и расчета теоретических циклов парокомпрессорных холодильных установок с помощью T,s и lgp диаграмм и таблиц термодинамических свойств хладагента; изучили особенности конструкций холодильных установок с регенеративным теплообменом; определили энергетическую целесообразность использования регенерации теплоты в парокомпрессорной холодильной установке при заданных условиях её работы.
