Контрольные вопросы

1.Зачем необходимо автоматизировать работу сху?

Применяемые в судовых холодильных установках устройства для преобразования давления или разности давлений делятся на манометры, датчики, сигнализаторы и регуляторы.

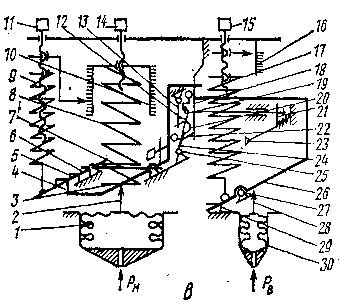

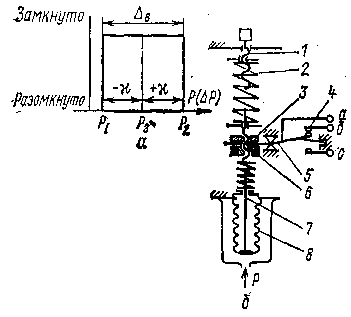

Сигнализаторы давления и сигнализаторы разности давлений при определенном значении контролируемого параметра переключают контактную систему. Сигнализатор разности давлений срабатывает в зависимости от разности давлений Ар. Двухблочные сигнализаторы давления совмещают в себе сигнализаторы низкого и высокого давлений, воздействующие независимо на одну контактную систему. Параметрами настройки сигнализаторов давления и сигнализаторов разности давлений в любом, случае являются заданное значение давления р3 и величина зоны возврата А_в = 2х, определяемая как разность между верхним р2 и нижним p1 значениями срабатывания. Некоторые сигнализаторы имеют неизменную зону возврата, устанавливаемую на заводё-изготовителе. Наличие кнопки возврата свидетельствует о блокировке контактов после срабатывания прибора. Возвращение контактной системы в рабочее положение осуществляется нажатием этой кнопки. Встречаются сигнализаторы, имеющие кнопку принудительного размыкания электрической цепи. Часть из них описана в книге. Рассмотрим конструктивные особенности сигнализаторов давления двух типов. Сигнализаторы давления типа DW народного предприятия «Мертик» (ГДР) имеют выполненный из нержавеющей стали сильфон 8. С повышением контролируемого давления р сильфон сжимается. Преодолевая усилие пружины 2, шпиндель 7 с Дисками 3 и 6 перемещается вверх. При достижении давления p₂упругая пластина 5 теряет устойчивость и резко меняет положение однополюсной контактной системы 4 на противоположное. С понижением давления р шпиндель 7 опускается вместе с дисками 3 и 6. Упругая пластина 5, выбирая зазор межку дисками 3 и 6, опускается и при давлении p₂ — А_в приводит контактную систему 4 в исходное положение. Винт 7 предназначен для настройки давления срабатывания p₂ натяжением пружины 2. Поворотом диска 6 изменяют зазор между дисками 3 и 6, что приводит к пропорциональному изменению зоны возврата А_в. Корпус прибора пластмассовый. Сигнализаторы давления типа DW можно применять во взрывоопасных помещениях. Аналогично рассмотренному работают выпускаемые фирмой «Данфосс» (Дания) приборы типа RT.



4.Какие функции должно выполнять любое автомотическое устройство?

Любое автоматическое устройство можно представить в виде простейших составных частей - звеньев, которые обладают динамическими свойствами этого автоматического устройства.

Гидравлическая система любого автоматического устройства предназначена для осуществления автоматической работы одного или нескольких рабочих органов. Полный цикл движений состоит из отдельных последовательных движений. При анализе работы гидросистемы необходимо различать такие понятия, как фазы цикла и команды для управления циклом. Под фазой автоматического цикла следует понимать движение любого элемента гидросистемы под действием гидравлического давления.

Поэтому, проектируя любое автоматическое устройство, как простое, так и сложное, необходимо иметь ясное представление о всех его элементах и возможности их выбора. Следовательно, человеку, сталкивающемуся с автоматическими устройствами, необходимо в первую очередь знание основных элементов автоматики и уже затем знание основных принципов их совместной работы. Такой порядок изложения и принят в настоящей книге.

Как и в любом автоматическом устройстве, в УТМ различаются ъ - измерительная, передающая, логическая и исполнительная функциональные части, реализуемые соответствующими наборами функциональных элементов и блоков.
