Лабораторная работа .№1 Расчет теоретического регенеративного цикла парокомпрессионной холодильной машины

Цель работы: приобретение первых навыков по расчету циклов простейших парокомпрессионных холодильных машин.

Вариант 16

Охлаждающая совда

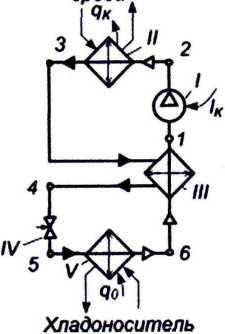

Принципиальная схема и процесс работы в и Р, i-диаграммах одноступенчатой компрессионной холодильной машины с регенеративным охлаждением жидкого агента:

I - компрессор; II - конденсатор; III - охладитель жидкого агента (переохладитель); IV - дроссель; V - испаритель.

Процессы: 1-2 - сжатие в компрессоре; 2-3 - охлаждение и конденсация агента в конденсаторе; 3-4 - "переохлаждение" агента в регенеративном теплообменнике; 4-5 - дросселирование (i4=і5); 5-6 - кипение ХА в испарителе; 6-1 - перегрев паров агента на всасывании компрессора.

2. Исходные данные:

Хладагент R 404а

t_к ,°С = 40 _п , °С = 15

t₀, °С = -15 кВт = 150

t_ж , °С = 10

NT	t,°C	Р, мПа	I, кДж/кг	V	X	Агрегатное состояние
V	-10	2	390	0.1	1	Сухой пар
1	0	2	400	-	>1	Перегретый пар
2	35	8.8	435	-	>1	Перегретая жидкость
3	25	8.8	235	-	0	Жидкость
4	-10	2	235	-	0.25	Насыщенный

\

3.Удельная массовая холодопроизводительность, кДж/кг

4.Удельная работа сжатия в компрессоре, кДж/кг

5.Холодильный коэффициент цикла

6. Холодильный коэффициент цикла Карно

7. Степень совершенства цикла

8. Удельная теплота конденсации

9.Массовая подача компрессора, кг/с

10.Объёмная подача компрессора, /с

Вывод: приобрели навыки по расчету циклов простейших парокомпрессионных холодильных машин.

Контрольные вопросы

1. Какой физический процесс используют для получения холода в паровых холодильных машинах?

Передача внутренней энергии в виде теплоты от одних тел к другим или от одних молекул другим молекулам того же тела называется теплопередачей. Теплота передается всегда от тел более нагретых к менее нагретым под действием разности температур.

2. Почему невозможна практическая реализация цикла Карно?

Цикл Карно — идеальный термодинамический цикл. КПД может составлять 100 % только в том случае, если температура холодильника равна абсолютному нулю. Это невозможно, но не из-за недостижимости абсолютного нуля (этот вопрос решается только третьим началом термодинамики, учитывать которое здесь нет необходимости), а из-за того, что такой цикл или нельзя замкнуть, или он вырождается в совокупность двух совпадающих адиабат и изотерм.

3.Как влияет переохлаждение жидкого хладагента в конденсаторе на удельную массовую холодопроизводительность?

В этой стадии хладогент в полной мере влияет на массовую холодопроизводительность которую дроселировать нет смысла будут потери.

4. Как работает одноступенчатая паровая компрессионная холодильная машина? Охлаждение холодильной машине обеспечивается непрерывной циркуляцией, кипением и конденсацией хладагента в замкнутой системе. Кипение хладагента происходит при низком давлении и низкой температуре, а конденсация — при высоком давлении и температуре.
