1. Бетон - искусственный каменный материал, получаемый в результате затвердевания правильно подобранной и тщательно перемешанной бетонной смеси после ее формирования и твердения.

2. Класс бетона – (по прочности на осевое сжатие (в мПа) ) временное сопротивление сжатию стандартных кубов с размером ребра 150 мм, изготовленных из рабочей смеси, испытанных на 28 сутки при t 20±2 C и относительной влажности 95±5 %, с учетом коэффициента статистической изменчивости 0,91

Для тяжелого установлены следующие классы бетона по прочности при сжатии : В3,5 , В5 , В7,5 , В10 , В12,5 , В15 , В20 , В25, В30 , В35 , В40, В45 , В50 , В55 , В60 (не менее, соответственно, от 3,5 до 60 МПа или от 35 до 600 кг/см2). B ≤ R₂₈×0,778 (мПа), 1 кг/см² = 10 мПа

3. Марка бетона – предел прочности на сжатие не 28 сутки. Находится по формуле  (1): R₂₈=P/F (кг/см²),где:

R₂₈ – марка (кг/см²)

P–разрушающее давление (кг)

F – площадь кубика (см²)\

4. Факторы,влияющие на прочность

водоцементное отношение

активность цемента и его кол-во зависит от срока и условий хранения

грануометрический состав заполнителей

перемешивание и укладка бетонной смеси

условия хранения (влажность 100% и температура 20 +-2)

возраст бетона (28сут.-95%прочность, 3сут.-60%)

5. Классификация бетона по плотности и где применяется

Особо тяжелые - ρ > 2500 кг/м³ , (применяются в конструкциях для защиты от излучения).

Тяжелые - ρ = 2200 – 2500 кг/м³ , (для несущих конструкций зданий, гидротехнических сооружений , дорог…).

Облегченные - ρ = 1800 – 2200 кг/м³ , (преимущественно в несущих конструкциях).

Легкие - ρ = 500 – 1800 кг/м³ , (преимущественно в ограждающих конструкциях).

Особо легкие - ρ < 500 кг/м³ , ( в качестве теплоизоляции).

6. Чем отличается щебень от гравия

   Гравий		Щебень
   1	Природный рыхлый материал	Получают путем дробления горных пород
   2	Окатанная форма, гладкая поверхность	Форма угловатая, шероховатая поверхность
   3	Плохое сцепление с цементным камнем	Хорошее сцепление с цементным камнем
   4	Используют для приготовления обычных бетонов	Используют для бетонов высоких классов
   5	Прочность косвенно определяется по дробимости	Прочность характеризуется маркой, соответствующей пределу прочности исходной горной породы
   6	Содержание зерен слабых пород не должно превышать 10% по массе для бетонов всех классов	Содержание зерен слабых пород не должно превышать по массе : 5% для бетонов классов В45 и В40 10% для бетонов классов В20, В22,5, В25, В30 15% для бетонов классов В15 и ниже

7. Бетонная смесь – смесь вяжушего, заполнителей и воды до сватывания и затвердения – пластичный, подвижный материал. Подвижность – способность бетонной смеси растекаться , укладываться с сохранением видимой однородности под действием собственного веса. Степень подвижности определяется с помощью стандартного конуса.

8. Классификация по подвижности

П-1 – 4 см и менее П-2 – 5-9 см П-3 – 10-15 см П-4 – 16-20 см П-5 – 21-25 см

9. Задачка на определение класса бетона

ДРЕВЕСИНА - освобожденную от коры ткань древесных волокон, из которой состоит ствол дерева.

Положительные качества

Отрицательные качества

Легкий материал, небольшая объёмная масса; высокая прочность (в определенных направлениях), высокий коэффициент конструктивного качества; легкая механическая обработка; низкая теплопроводность; долговечность (при соблюдении ряда условий); экологически чистый материал; химическая стойкость; высокая морозостойкость, простота крепления отдельных деталей.

Анизотропность – неодинаковое строение в разных направлениях (результат – разные свойства в разных направлениях); способность к возгоранию; способность к загниванию поражению микроорганизмами, грибами, насекомыми; пороки; гигроскопичность – способность поглощать и отдавать влагу в зависимости от влажности окружающего воздуха; усушка (уменьшение линейных размеров и объема древесины при испарении гигроскопической влаги), разбухание (обратный процесс усушке).



 ФИЗИЧЕСКИЕ СВОЙСТВА ДРЕВЕСИНЫ

• Влажность - относительное содержание воды в древесине,

• Усушка и разбухание

• Объемная масса древесины колеблется в значительно широких пределах – от 0,38 до 1,1 г/см³. Она зависит от породы древесины, условий роста, влажности и т. д.



Керамика- это искусственный каменный материал, получаемый из глины путем формования и обжига.

Глинами называют осадочные тонкодисперсные минеральные массы, способные образовывать с водой пластичное тесто, которое после обжига превращается в водостойкое и прочное камневидное тело.

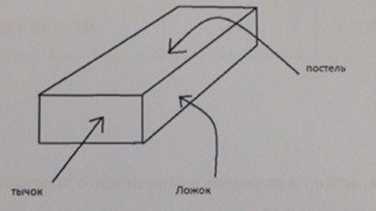

Кирпич глиняный обыкновенный представляет собой искусственный камень установленной формы и размеров, изготовленный из глины путем формования и обжига. Обыкновенный кирпич 250x120x65(68) мм

Допускаемые отклонения от размеров кирпича, мм

Размеры	Для кирпича пластического формования	Для кирпича полусухого прессования
Длина	±4	±3
Ширина	±3	±2
Толшина	+3- -2	±2

Вид кирпича	Длина	Ширина	Толщина
Одинарный	250мм	120мм	65мм
Модульный	250мм	120мм	88мм

Морозостойкость кирпича и камней: 15, 25, 35 и 50

Водопоглощение не менее 8% для полнотелых

Водопоглощение не менее 6% для пустотелых
