Техническая характеристика установки урб-заз

Таблица 7.

Параметры	Значения параметров
Глубина бурения, м, бурильными трубами диаметром, мм:                             73,0	300
Диаметр скважины, мм:                             начальный                            конечный	346  146
Максимальная грузоподъемность установки, кН	80
Скорость подъема талевого блока, м/с	0,54; 0,94; 1,56
Лебедка	Однобарабанная с фрикционной  двухдисковой муфтой и одноленточным тормозом
Максимальное натяжение каната, кН	30
Вращатель	Ротор
Диаметр проходного отверстия стола ротора, мм	350
Частота вращения ротора, об/мин	71,110;142, 190; 314
Буровой насос	11ГрИ
Приводной двигатель	Дизель Д54А
Мощность дизеля, кВт	40
Высота мачты от земли до оси кронблока, м	16
Генератор	Трехфазный, синхронный ЕССБ1-4М мощностью 8 кВт
Габариты установки, мм	10700x2800x3400
Масса установки без насоса, т	13,2
Общая масса оборудования, т	16,0

Расчет режимных параметров бурения

В соответствии с выбранным способом бурения, типом породоразрушающего инструмента и условиями бурения разрабатывается оптимальный режим бурения для каждого типа породоразрушающего инструмента по интервалам глубин в соответствии с физико-механическими свойствами горных пород.

Основными факторами технологического режима бурения являются осевая нагрузка на забой, скорость вращения породоразрушающего инструмента, количество воздуха, необходимое для рационального выноса шлама с забоя.

1) Забурка скважины под направление - шнековое долото III ЛД-320 М Т90:

Осевая нагрузка: Примем 300 даН по рекомендации справочника.

Частота вращения долота: Примем 71 об/мин.

2) Расчёт технологического режима бурения шнековое долото III ЛД-270 М Т90:

Осевая нагрузка: Примем 350 даН по рекомендации справочника.

Частота вращения долота: Примем 71 об/мин.

3) Расчет технологического режима бурения долота типа 2К-214К (d = 214 мм):

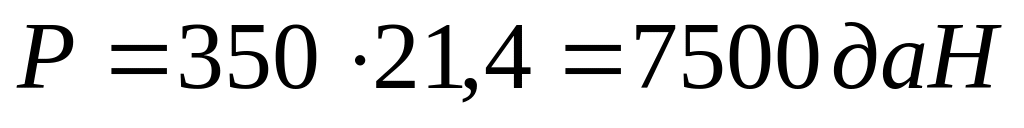

Осевая нагрузка:

.

Частота вращения долота: Примем 71 об/мин.

Определение расхода промывочной жидкости: 500 л/мин.

4) Расчет технологического режима бурения долота типа B - 145 К (d = 145 мм):

Осевая нагрузка:

.

Частота вращения долота: Примем 142 об/мин.

Определение расхода промывочной жидкости: 400 л/мин.

Задание 4. Цементация эксплуатационной колонны.

Расчет цементирования скважины производится с целью определения необходимого для производства работ количества материалов и выбора типа насоса или цементировочного агрегата.

1. Соотношение воды и цемента для цементного раствора:

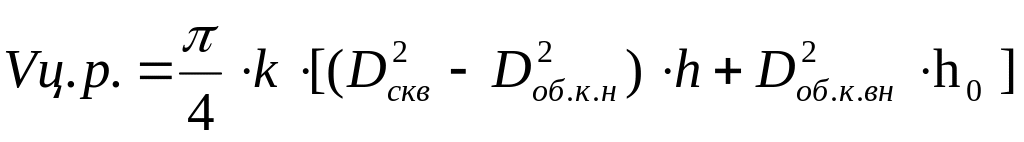

2. Определение объема цементного раствора из условия создания в затрубном пространстве цементного кольца высотой h:

где k – коэффициент кавернозности, k = 1,2÷1,3;

D_cкв – диаметр скважины, D_c = 214 мм;

D_об.к.н – наружный диаметр обсадных труб, D = 168 мм;

D_об.к.вн – внутренний диаметр обсадных труб, d = 155 мм;

h – высота до устья, h = 70 м;

h – высота цементного стакана, h₀ = 20 м.

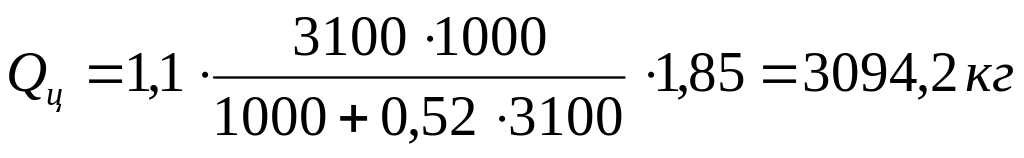

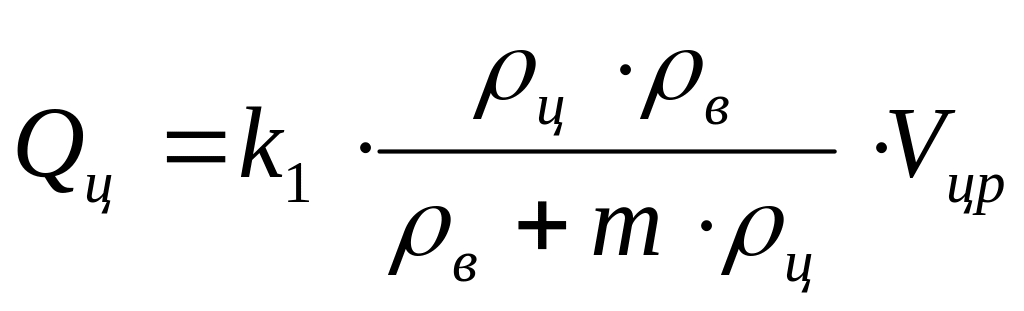

3.Определение необходимого количества цемента:

где k₁ – коэффициент, учитывающий потери цемента, k₁ = 1,1÷1,15;

ρ_в – плотность воды, ρ_в = 1000 кг/см³;

ρ_ц – плотность цемента, ρ_ц = 3050÷3200 кг/см³.

4. Определение необходимого количества воды для приготовления раствора:

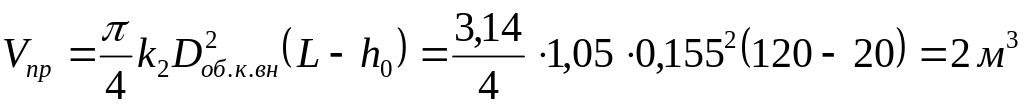

4. Определение объема продавочной жидкости:

.

где k₂ – коэффициент, учитывающий сжимаемость продавочной жидкости, k₂=1,05;

L – длина обсадной колонны, L = 120 м.

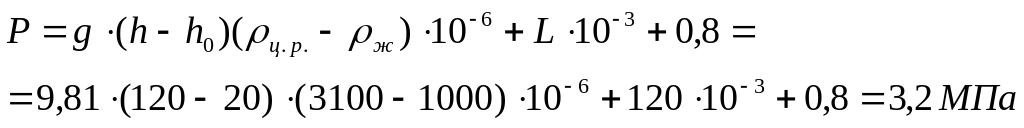

4. Давление для продавливания цементного раствора:

4. Производительность насоса:

4. Продолжительность цементации скважины:

,

где t₁ – время схватывания цемента, t₁ = 600÷900 с

4. Выбор насоса или цементировочного агрегата:

Для проведения процесса цементирования подойдет насос входящий в комплект к буровой установке.
