Конструкция скважины.
Ø 320 мм
Ø 273 мм
6 м
Ø 269 мм
Ø 219 мм
25
м
Ø 214 мм
Статический
уровень 30 м
Ø 168 мм
Динамический
уровень 35
м
5 м
Ø 125 мм
3975 мм
120
м
Ø 145 мм
Водоносный
горизонт
135 м
5 м
140 м
Выбор насосной установки.
Для эксплуатации скважин на воду применяются в основном центробежные насосы.
Установка состоит из центробежного насоса, электродвигателя, токопроводящего кабеля, водоподъёмного трубопровода, оголовка устья скважины и системы автоматического управления. Насосы одно- или многоступенчатые. Исходя из условий, в которых производится бурение водозаборной скважины выбирается насос ЭЦНВ6-42-90.
Таблица 2
Технические характеристики погружного центробежного насоса
Тип: |
ЭЦНВ 6 – 42 – 90 |
|
Подача, м3/ч. |
42 |
|
Напор, м. |
90 |
|
Габаритные размеры, мм |
D = 125, L = 3975 |
|
Электродвигатель |
тип: |
электрический |
Мощность, кВт. |
16 |
|
Частота вращения вала, об/мин |
2850 |
|
Масса, кг |
232 |
Расчет эрлифта
Исходные данные:
Глубина
статического уровня в скважине:
;
Глубина
динамического уровня в скважине:
;
Расчетный дебит: 40 м3/ч;
Внутренний диаметр водоподъемной колонны: 169,7 мм.
Схема установки: параллельная.

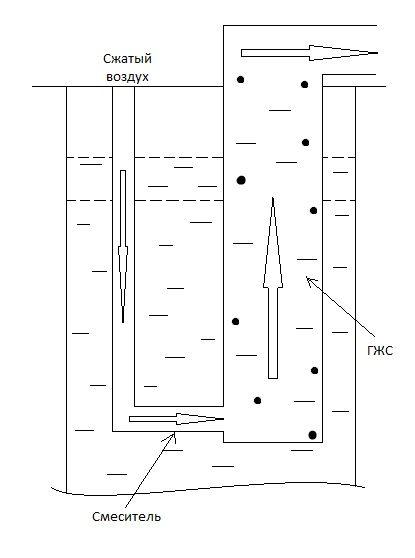

Рис. 2. Установка эрлифта в скважине.
Расчет:
Определение глубины погружения смесителя:
,
где k – опытный коэффициент погружения смесителя, k=2,2.
Определение удельного расхода воздуха для подъема 1 м3 воды:
,
где с – табличный коэффициент, с=12,4.
Определение полного расхода воздуха при атмосферном давлении, необходимого для получения заданного расхода Q:
.
Определение давления воздуха при пуске компрессора:
.
Рабочее давление:
.
Расход водовоздушной смеси выше смесителя:
.
Расход водовоздушной смеси на уровне излива:
.
Определение сечения каналов водоподъемных труб выше смесителя и на уровне излива:
;
.
Определение внутреннего диаметра водоподъемных труб:
на уровне смесителя:
;
на уровне излива:
.
Рекомендуемый диаметр воздушной трубы в зависимости от полного расхода воздуха подаваемого компрессором:
|
0,16 – 0,5 |
0,5 – 1,0 |
1,0 – 1,7 |
1,7 – 3,3 |
3,3 – 6,7 |
6,7 – 11,7 |
|
15 - 20 |
20 - 25 |
25 - 32 |
32 - 40 |
40 - 50 |
50 - 70 |
Выбираем трубы диаметром 40 мм.
Определяем производительность компрессора:
.
Определение рабочего давления компрессора:
.
Определение расчетной мощности на валу компрессора:
.
Действительная мощность компрессора:
.
По значениям
, выбираем марку и тип компрессора:
По полученным значениям был выбран компрессор ПКС-5.
Технические характеристики компрессора ПКС-5.
Таблица 3.
Тип компрессора |
|
|
Привод |
|
ПКС – 5 |
5 |
0,7 |
ДВС – бензин |
33,8 |
