МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

"ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СЕРВИСА"

Кафедра "Современное естествознание"

Курсовая работа

по дисциплине "Теория электрических цепей"

Студент: Шевцов В.В.

Группа: БТК-201 Факультет: ИТС

Преподаватель: Козловский В.Н.

Работа защищена _______________

Тольятти 2014 г.

Содержание

Введение 3

1 Задание Р.1. Анализ и расчет линейных электрических цепей постоянного тока………..4

1.1 Задача Р.1, а. 4

1.2 Задача Р.1, б. ………………………………………………………………… 5

2 Задание Р.2. Анализ и расчет линейных электрических однофазных цепей

переменного тока………………………………………………………………7

2. Задача Р.2, а. ……………………………………………………………….....7

2.2 Задача Р.2, б ……………………………………………………………….....9

Заключение……………………………………………………………………….11

Список литературы………………………………………………………………12

Введение

Учебным планом предусмотрено выполнение курсовой работы по дисциплине “ТЭЦ”.

Цель выполнения курсовой работы состоит в развитии и закреплении знаний, полученных на лекциях и практических занятиях в первом семестре изучения дисциплины. В курсовую работу включены задачи по расчету линейных цепей постоянного и однофазного переменного тока. Как уже отмечалось ранее, решение о выполнении курсовой работы принимает ведущий преподаватель. Выбор варианта для выполнения курсовой работы осуществляется студентом по указанию ведущего преподавателя либо, в случае отсутствия таковых указаний, по порядковому номеру студента в учебной группе.

Задание р.1. Анализ и расчет линейных электрических цепей постоянного тока

Задача Р.1, а.

В схеме имеются два источника тока I₁ и I₂ и два источника напряжения E₁ и E₂. Известны сопротив­ления резисторов R₁- R₆. Найти токи в ветвях схемы.

Вариант	I1, А	I2, А	E1, В	E2, В	R1, Ом	R2, Ом	R3, Ом	R4, Ом	R5, Ом	R6, Ом
7	2	2	8	9	7	11	2	9	8	3

Решение

Покажем в схеме направление токов в элементах.

Для узлов 1-8 запишем первый закон Кирхгоффа

1 узел	I11+I5+I1=0
2 узел	- I5 + I6 –J1=0
3 узел	I3 + I7 - I6 =0
4 узел	-I4 - I7 - I11 =0
5 узел	-I1 + I8 +J2=0
6 узел	- I8 + I9 +J1=0
7 узел	-I3 + I10 – I9 =0
8 узел	-J2 - I10 +I4 =0

Обозначим направление обхода контура на схеме. Запишем второй закон Кирхгоффа для 1-3 контуров.

1 контур	I11R6 – I4R3 - I10R4 - I1R5=0
2 контур	I7R2 – I4R3 - I10R4 - I1R5=E2
3 контур	I11R6 – I4R3 - I10R4 - I3R1=E1

Подставим в уравнения значение сопротивления резисторов R₁- R₆

1 контур	3 I11 – 2 I4 – 9 I10 – 8 I1=0
2 контур	11 I7 – 2 I4 - 9 I10 – 8 I1=9
3 контур	3 I11 – 2 I4 – 9 I10 – 7 I3=8

З адача Р.1, б.

В электрической цепи известны ЭДС источ­ников питания и сопротивления резисто­ров. Определить токи в ветвях цепи. Со­ставить баланс мощностей.

Вариант	Е1, В	Е2, В	Е3, В	Е4, В	R1, Ом	R2, Ом	R3, Ом	R4, Ом
7	15	30	6	22	22	4	1	23

Решение

Покажем в схеме направление токов в элементах.

Для узлов 1-4 запишем первый закон Кирхгоффа

1 узел	I1+I2+I5=0
2 узел	- I5 + I3 +I4=0
3 узел	-I1 - I2 + I6 =0
4 узел	-I4 - I3 - I6 =0

Обозначим направление обхода контура на схеме. Запишем второй закон Кирхгоффа для 1-3 контуров.

1 контур	I3R3 – I2R2= E4 -E3 +E2
2 контур	I4R4 – I1R1 = E4 + E1
3 контур	-I4R4 + I2R2 = -E4 - E2

Подставим в уравнения значение сопротивления резисторов R₁- R₆

1 контур	I3 – 4 I2= 46
2 контур	23 I4 – 22 I1 = 37
3 контур	-23 I4 + 4 I2 = - 52

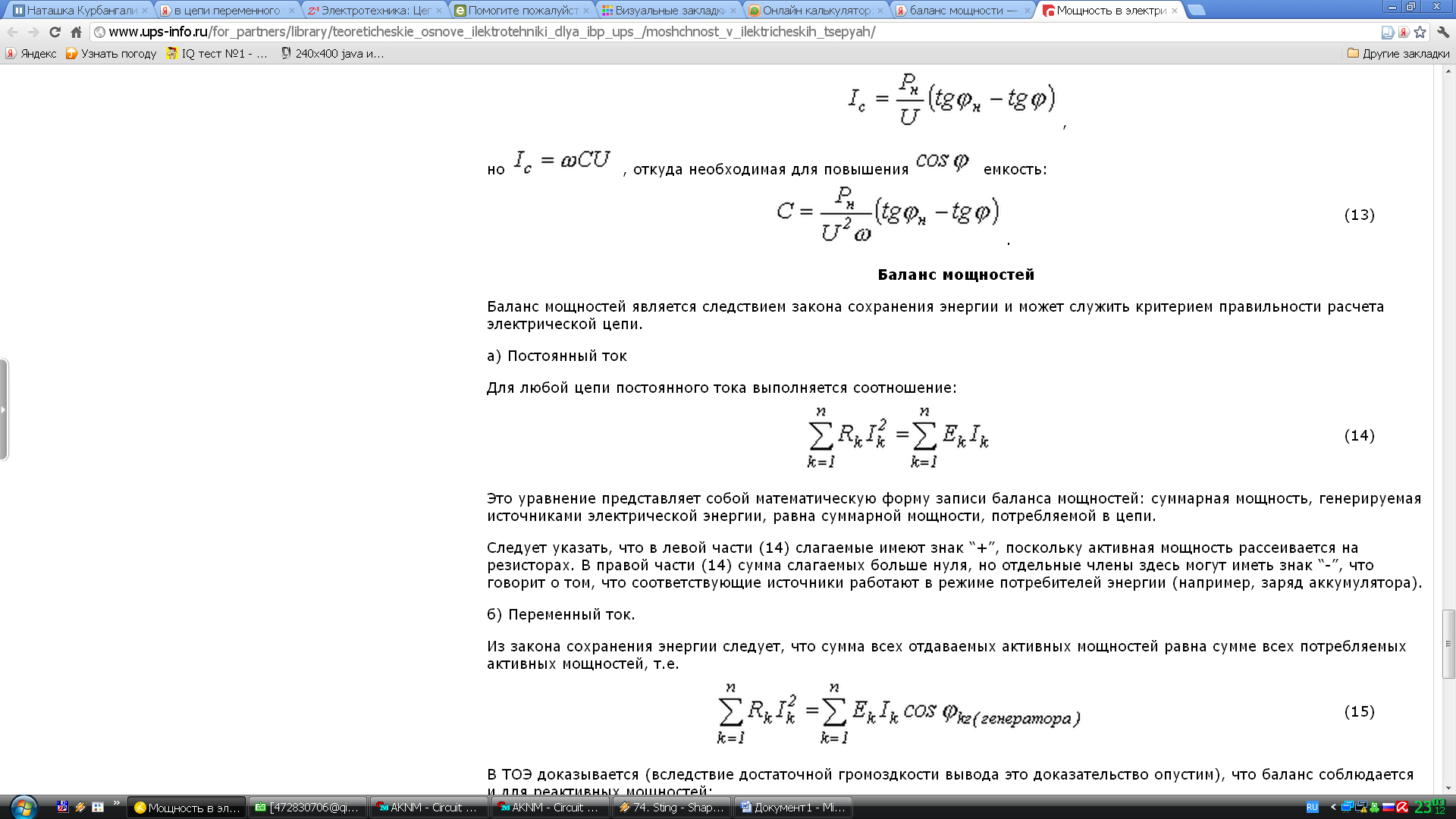

Со­ставим баланс мощностей по формуле:

21,1288 + 334,012176 + 89,226916 + 10,386432 = 27,414 + 56,676 + 361,4 + 14,784

454,8 = 460,3
