Глава 7 «Электрические цепи переменного тока» начальные сведения о переменном токе

1. Что называют переменным током?

2. Дать определение периода.

3. Что называют мгновенным значением переменной величины?

4. Сколько мгновенных значений имеет переменная величина за период?

5. Что называют амплитудным значением переменной величины?

6. Сколько амплитудных значений имеет переменная величина за период?

7. Что называют частотой переменного тока?

8. Записать формулу частоты переменного тока и единицу ее измерения.

9. При стандартной частоте переменного тока чему равен период?

10. Записать формулу угловой частоты и единицу ее измерения.

ФАЗА

1. Дать определение начальной фазы переменной величины.

2. Что называют углом сдвига фаз?

3. Какие переменные величины называются совпадающими по фазе?

4. Какая переменная величины называется опережающей по фазе?

5. Какие переменные величины изменяются в противофазе?

6. Определить начальную фазу синусоидальной ЭДС

7.

8. Определить амплитудное значение переменного тока

9.

10. Определить сдвиг фаз двух синусоидальных ЭДС

Графическое изображение синусоидальных величин

1. Построить векторную диаграмму токов, если

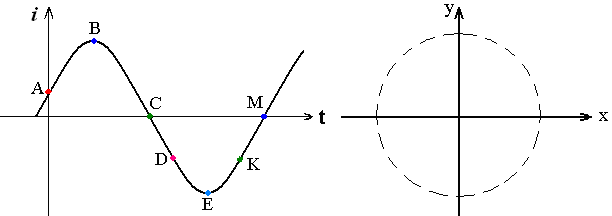

2. Начертить вектора, соответствующие точкам на синусоиде .

Сложение и вычитание синусоидальных величин

1. Какими способами можно сложить синусоидальные величины?

2. Назвать правило сложения трех и более векторов.

3. Два тока заданы уравнениями:

4. Построить векторы токов и .

5. Два тока имеют равные амплитуды:

6. Записать формулу тока , составляющего их сумму .

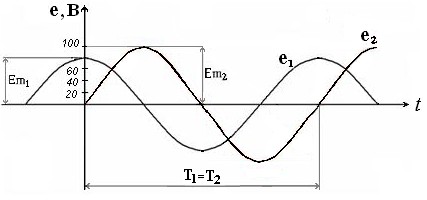

7. Даны графики двух переменных ЭДС. Определить начальные фазы , амплитудные значения , угол сдвига фаз , записать уравнения этих ЭДС и построить векторную диаграмму.

8. Записать уравнения трех синусоидальных напряжений при частоте 200Гц, векторная диаграмма которых изображена на рисунке.

Среднее и действующее значение синусоидальной величины

1. Что называют средним значением тока?

2. Что называют действующим значением тока?

3. Чему равно среднее значение тока за период?

7. Перечислить все значения переменного тока.

Глава 8 «Элементы и параметры электрических цепей переменного тока» цепь с активным сопротивлением

1. Записать закон Ома для цепи с активным сопротивлением.

2. По каким формулам можно определить активное сопротивление?

3. Построить векторную диаграмму для цепи с активным сопротивлением.

4. Нарисовать графики тока, напряжения и мощности для цепи с активным сопротивлением в одной системе координат.

5. Что характеризует активная мощность?

6. Записать формулы и единицу измерения активной мощности.

7. Может ли в цепи с активным сопротивлением электрическая энергия преобразовываться в другие виды энергии?

8. Записать формулу и единицу измерения активной энергии.

9. В цепи с активным сопротивлением протекает ток и приложено напряжение . Определить значение мощности в цепи.

10. Написать уравнения тока и напряжения цепи, векторная диаграмма которой изображена на рисунке. Определить действующее значение тока, если

11. Написать уравнения тока и напряжения цепи, векторная диаграмма которой изображена на рисунке. Определить значение активной мощности, если

1 2.Определить показания приборов, изображенных на рисунке, если активное сопротивление потребителя r = 55 Ом . Амплитудное значение напряжения источника .

13. К активному сопротивлению r=40 Ом приложено пременное напряжение U=80 B. Начальная фаза напряжения равна 30⁰. Определить значение тока и мощности в цепи. Построить векторную диаграмму и записать формулу напряжения, если .

14. К активному сопротивлению r = 40 Ом приложено напряжение

Построить векторную диаграмму, графики тока и напряжения.
