3.3 Расчет нижнего пояса
Бетон класса 35/45: fcd=23,3 МПа; fck=35 МПа; fctd=1,5 МПа; fctm=3,2 МПа; Ecm=33×103 МПа.
Арматура класса S1200: fpk=1200 МПа; fpd=960МПа; Eсp=1,9×105 МПа.
Проверка прочности: Необходимая площадь сечения арматуры:
(3.1)
Принимаем
9Æ16S1200:
с
мм2;
назначаем ширину и высоту нижнего пояса
b=h=280
мм.
Предварительные напряжения арматуры и его потери
Предварительное натяжение арматуры:

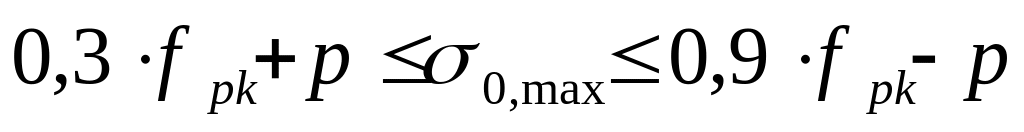

Предварительное натяжение арматуры без учета потерь назначаем: при механическом способе:
(3.2)
где
p=
Первые потери (технологические):
- от релаксации напряжений арматуры при механическом способе натяжения, для стержневой арматуры:
,
(3.3)

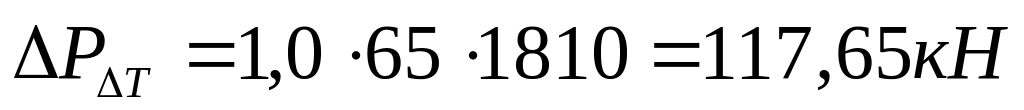

- от температурного перепада находим по формуле:

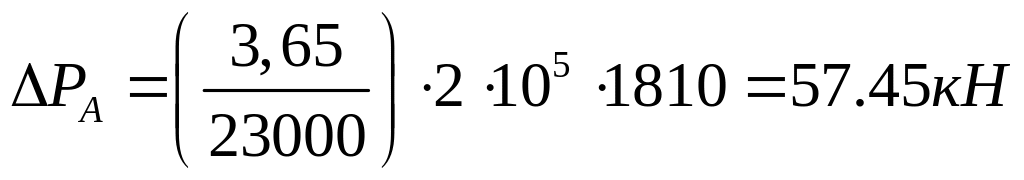

- от деформации анкеров при натяжении на упоры:
,
(3.4)
где l – длина натягиваемого стержня (расстояние между наружными гранями стенда);
l=23000мм
Δl – смещение проволоки в инвентарных зажимах; определяется как
Δl=1,25+0,15Ø=1,25+0,15∙16=3,65мм.
Здесь Ø – диаметр натягиваемой арматуры.
- потери, вызванные упругой деформацией бетона:
,
(3.5)
где

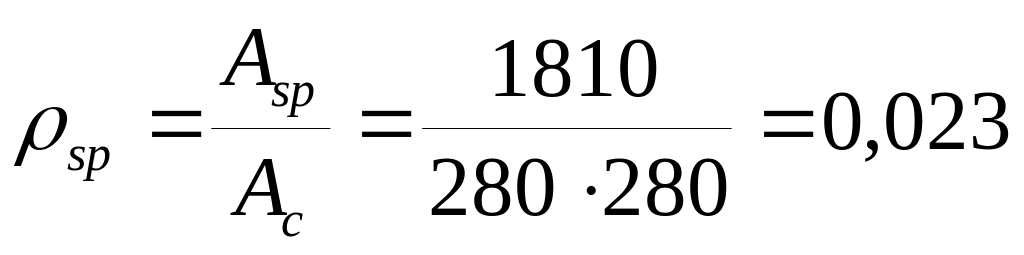

– коэффициент армирования сечения;
– отношение
модулей упругости стали и бетона
zср – расстояние от точки приложения усилия предварительного обжатия до центра тяжести бетонного сечения (для случая центрального растяжения zср=0),

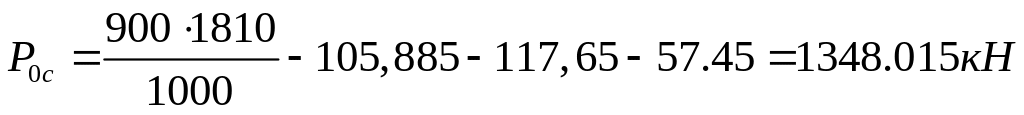

Р0с – усилие предварительного напряжения с учетом потерь, реализованных к моменту обжатия бетона;
;
(3.6)
;

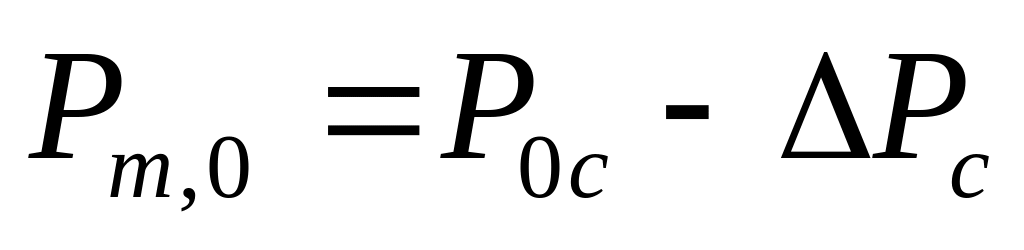

Усилие предварительного обжатия Рm,о, действующее непосредственно после передачи усилия предварительного обжатия на конструкцию должно быть не более:
;
(3.7)
;
(3.8)
Условие выполняется.
Остальные виды потерь равны нулю.
Эксплуатационные потери:

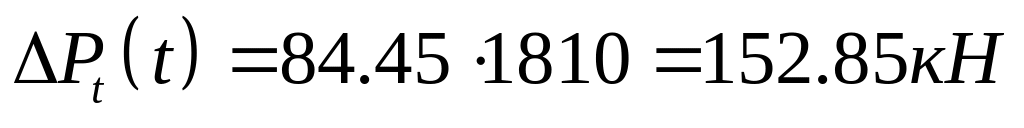

- реологические, вызванные ползучестью и усадкой бетона, а также длительной релаксацией напряжений в арматуре:
,
(3.9)

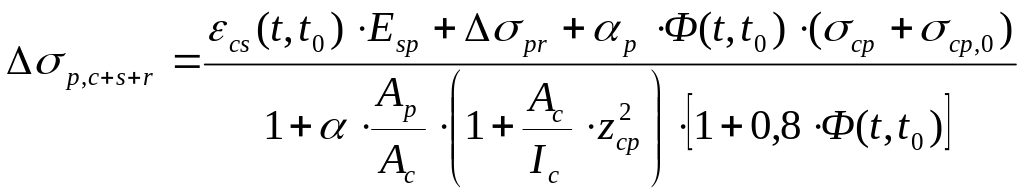

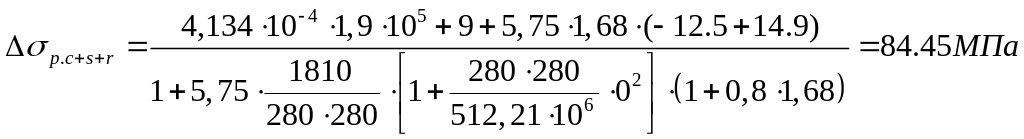

где – потери предварительного напряжения, вызванные ползучестью, усадкой и релаксацией;
;
(3.10)
где – ожидаемые относительные деформации усадки бетона к моменту времени t>100сут;
здесь:
– физическая часть усадки при испарении из бетона влаги, определяемая по табл. 6.3[1] методом линейной интерполяции при и RH=60%, принимаемая согласно [1, изм.1, п.6.1.4.4] с коэффициентом 0,8 (для марки по удобоукладываемости смеси П1)
.
– химическая часть усадки, обусловленная процессами твердения вяжущего;
где εcs,a(∞)=-2,5·(fck-10)·10-6=-2,5·(35-10)·10-6=-6,25·10-5<0;
;
;
;
;

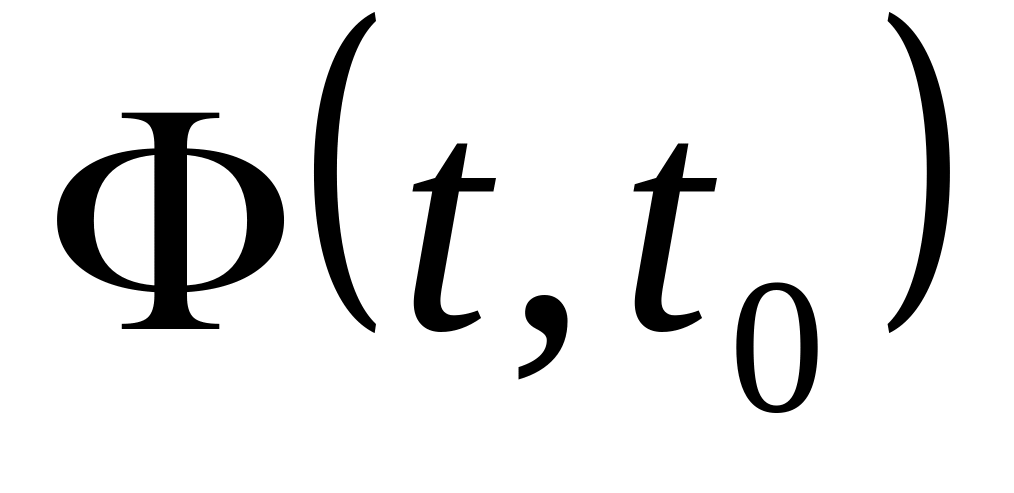

– коэффициент
ползучести бетона за период времени,
от t0
до t=100
суток, принимается по рис.6.1[1]. При
>10см
(где U-
периметр сечения); принимаем 14см, по
графику Ф(t,t0)=2,1;
принимаем с коэффициентом 0,8 (для марки
по удобоукладываемости смеси П2):
– напряжения в бетоне на уровне центра тяжести напрягаемой арматуры от практически постоянной комбинации нагрузок, включая собственный вес; учитываются со знаком «-», т.к. являются растягивающими;
;
(3.11)

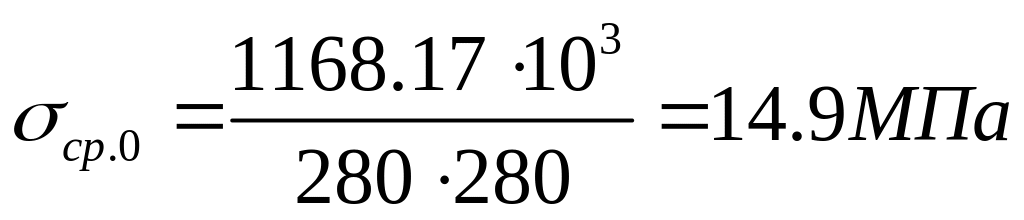

– начальное напряжение в бетоне на уровне центра тяжести напрягаемой арматуры от действия усилия предварительного обжатия;
;
(3.12)

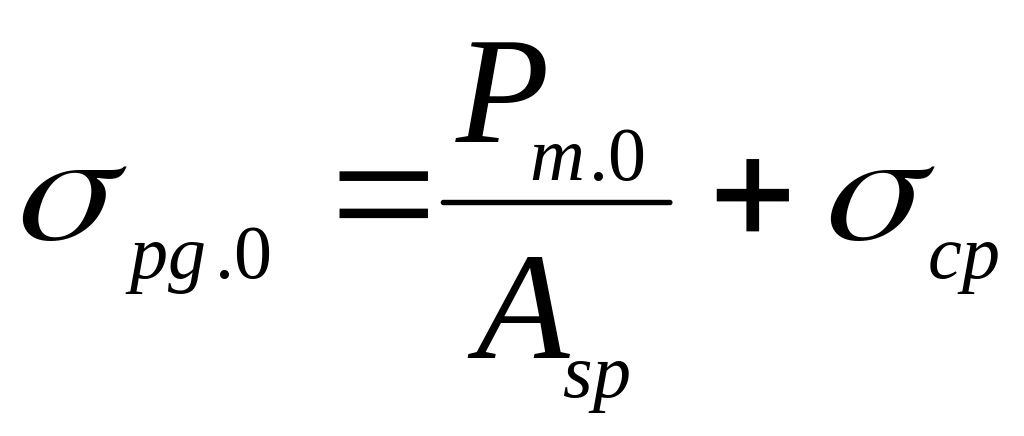

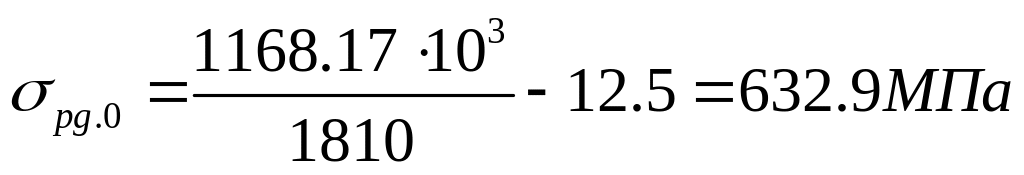

– изменение напряжений в напрягаемой арматуре в расчетном сечении, вызванные релаксацией арматурной стали, для вычисления которых сначала определяем – напряжения в арматуре, вызванные натяжением (с учетом первых потерь в t=t0) и от действия практически постоянной комбинации нагрузок.
,
(3.13)
.

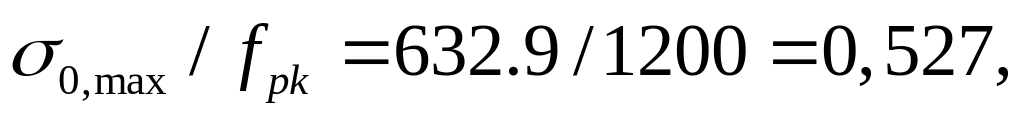

Принимая
при
и для второго релаксационного класса
арматуры по табл.9.2 [1] потери начального
предварительного напряжения от релаксации
арматуры составляют 1,0%, тогда
;

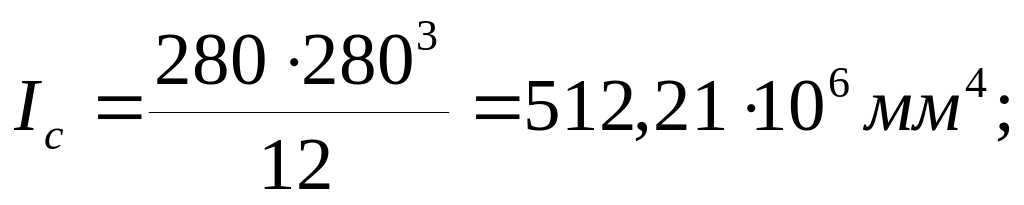

Момент
инерции сечения
;
Среднее значение усилия предварительного обжатия Рm.t в момент времени t>t0 (с учетом всех потерь) при натяжении арматуры на упоры не должно быть большим, чем это установлено условиями:
(3.14)
;
(3.15)
;
