6.7 Проверка нижней ступени на действие поперечной силы

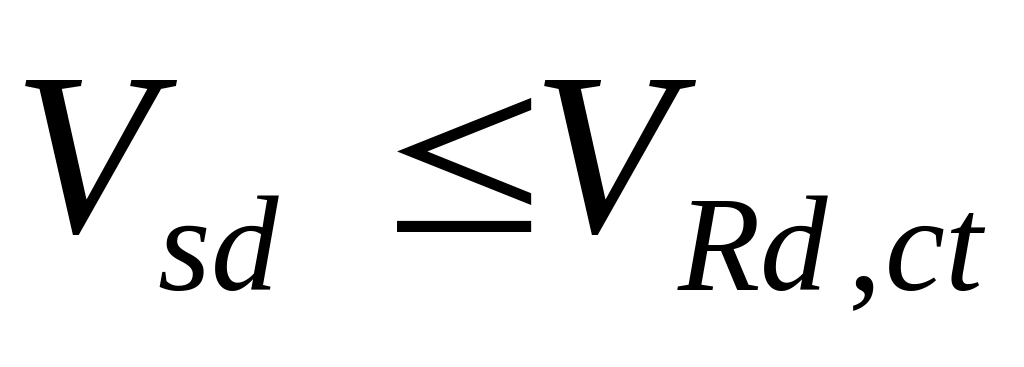

Поскольку фундамент не имеет поперечной арматуры, высота нижней степени должна быть проверена на прочность по наклонному сечению по условию восприятия поперечной силы бетоном:
Т.к.
расчетное сечение располагается на
расстоянии d=x=365мм

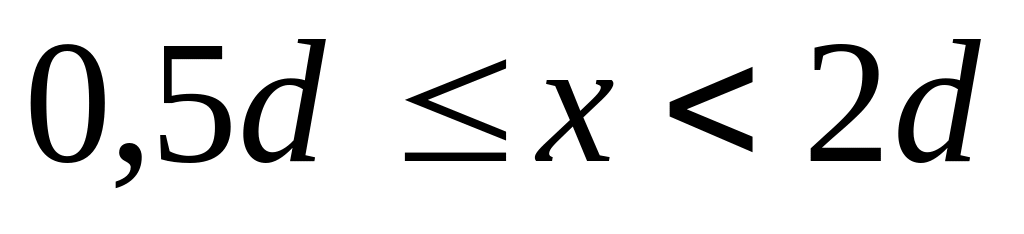

и соблюдается условие
,
а расчетная схема фундамента представляет
собой консоль, то прочность ступени на
действие перерезывающей поперечной
силы находим по формуле:
(6.24)

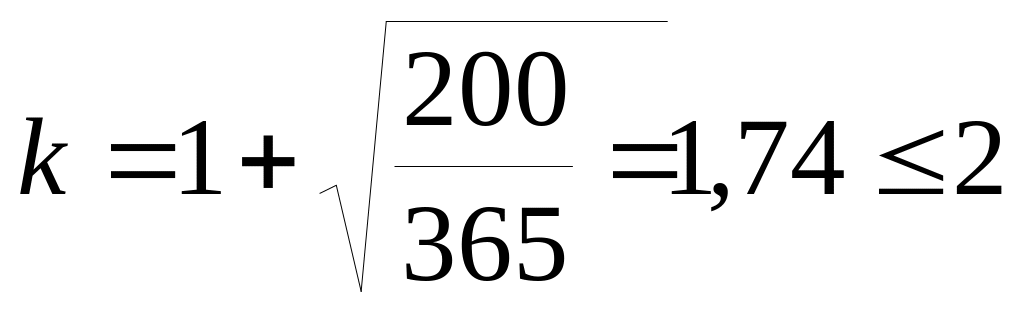

где
но
не более
где
(6.25)
но
не более
Условие выполняется.
6.8 Расчет площади сечения арматуры подколонника
Рисунок К расчету подколонника
Нормальные силы и изгибающие моменты определяют от комбинации усилий, действующих в колонне на уровне верха стакана (Msd4-4, Nsd4-4, Vsd4-4).
,
(6.26)
где Gpвес подколонника и части колонны в нем
(6.27)
Коробчатое сечение стаканной части преобразовано в эквивалентное тавровое:
(6.28)
b=600мм, h=1800м м, bf= 1200м м, c.=60мм, d=h-c.=1800-60=1740мм
Начальный эксцентриситет продольной силы:
(6.29)

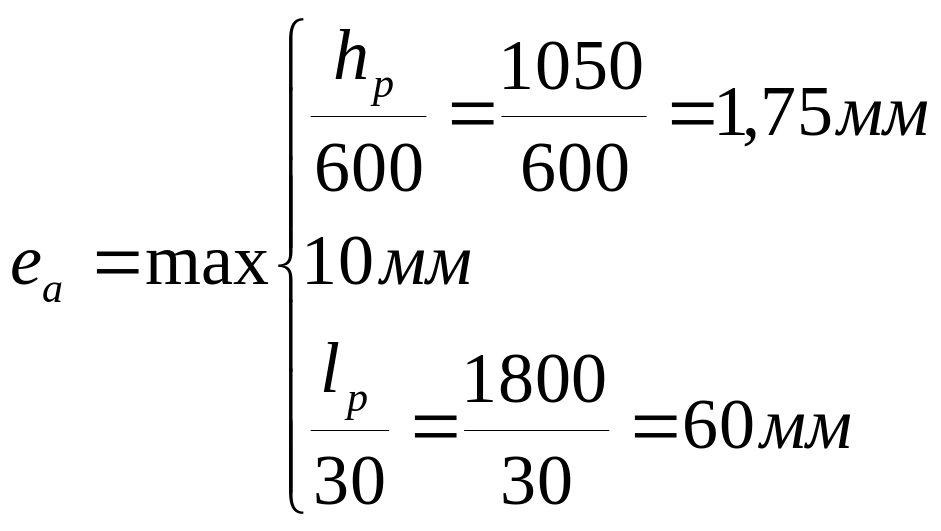

Величина случайного эксцентриситета:
(6.30)
где hp –высота подколонника, hp=1050мм
Принимаем ea=60мм
Определяем положение нейтральной линии:
(6.31)

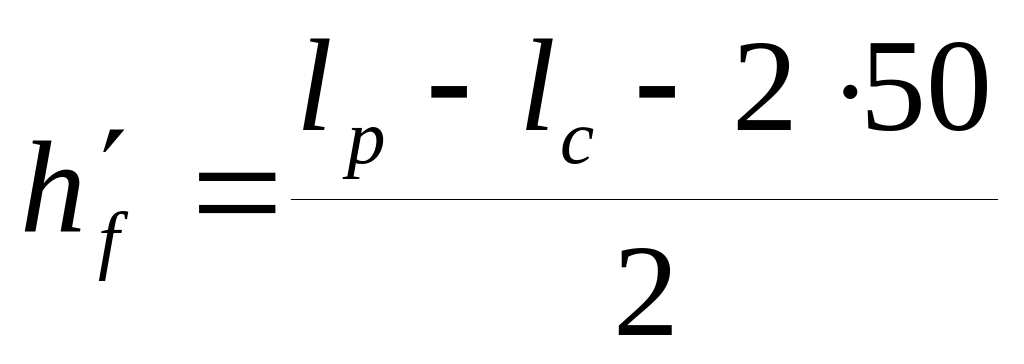

где bf=bp−ширина сечения подколонника
−толщина
полки сечения
Т.к. условие соблюдается, то нейтральная линия проходит в полке и сечение рассматриваем как прямоугольное с размерами: b=bp=1200мм, h=lp=1800мм.

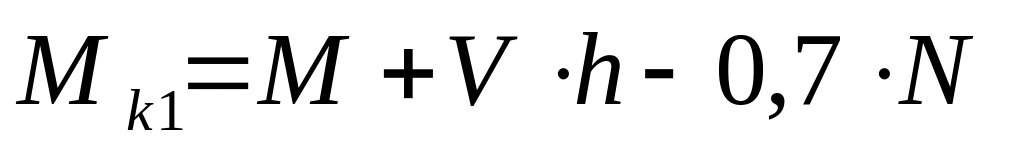

Момент продольной силы относительно центра тяжести растянутой арматуры:
Р
асчетный
эксцентриситет
(6.32)
(6.33)

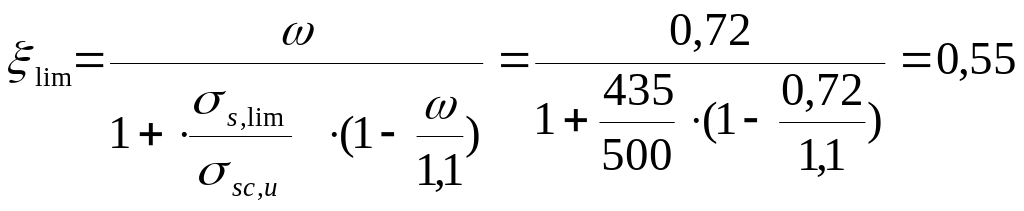

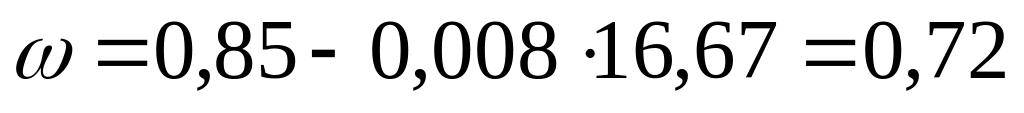

где , kc=0,85

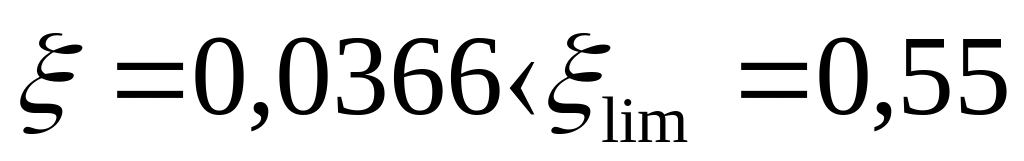

Т.к.
(6.34)
где

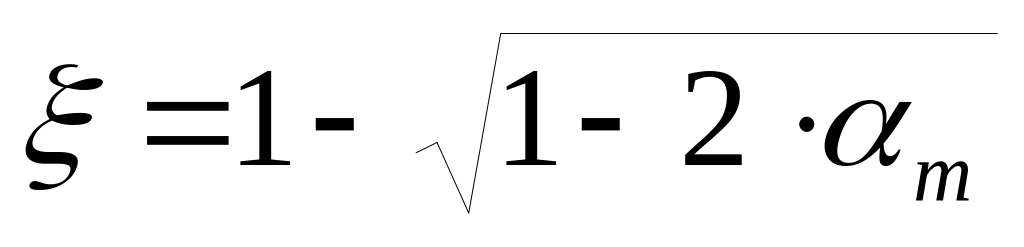

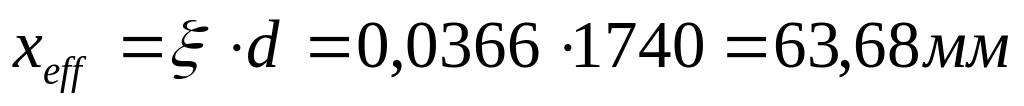

где xeff−условная эффективная высота сжатой зоны бетона

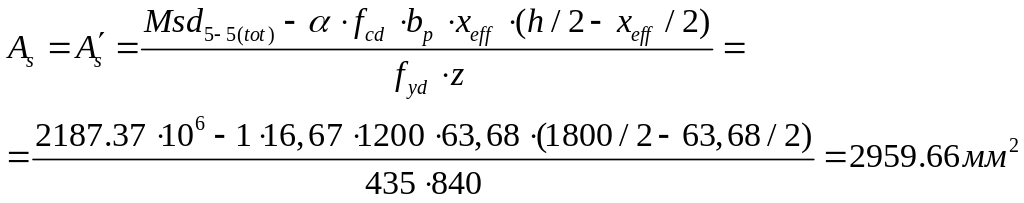

Находим минимальную площадь армирования
Т.к.
,
то подбор арматуры ведем по требуемой
площади армирования
.
Принимаем 7ø25S500
(Ast=3437мм2)

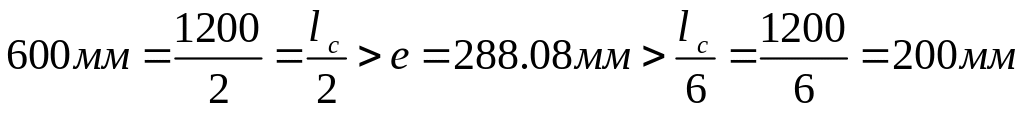

Нормальная сила действует в пределах:
,

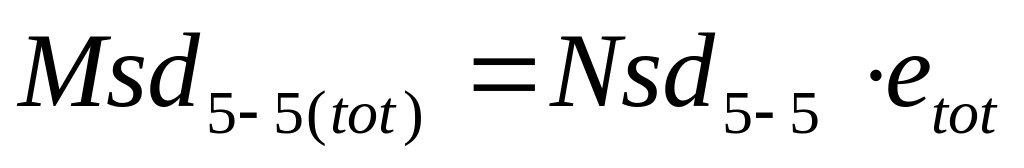

то момент в сечении III'-III':
(6.35)

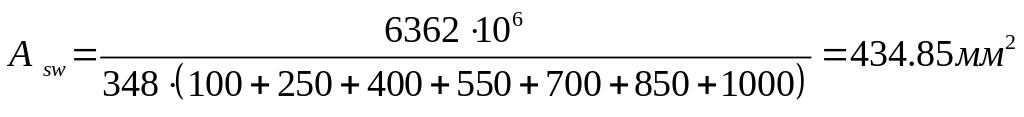

Площадь сечения поперечной рабочей арматуры каждой сварной сетки:
Принимаем расстояние между сетками 150мм
(6.36)

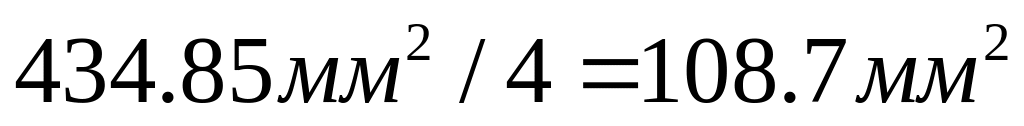

Вычисляем площадь одного стержня сварной сетки:
Принимаем 1ø12S500 Ast=113,1мм2
