6.3Определение усилий, действующих на основание и фундамент

Наибольшие усилия от расчетных нагрузок M_sd4-4, N_sd4-4, V_sd4-4, передаваемые колонной в уровне верха фундамента (сечение 4-4).

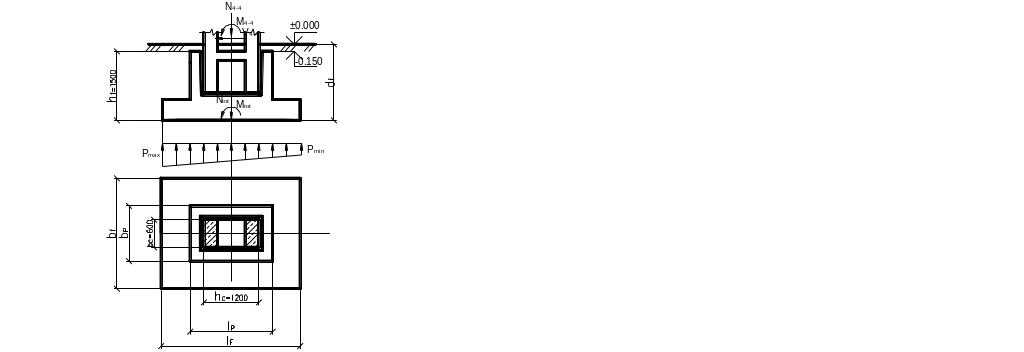

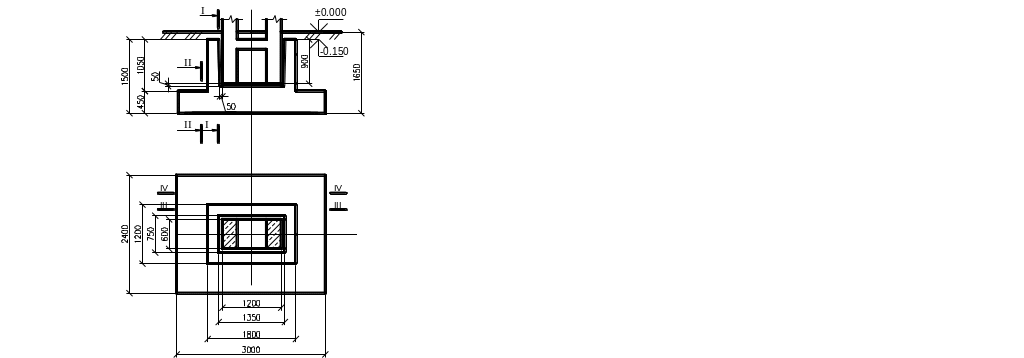

Рисунок 1 Столбчатый плитный внецентренно нагруженный фундамент под крайнюю колонну

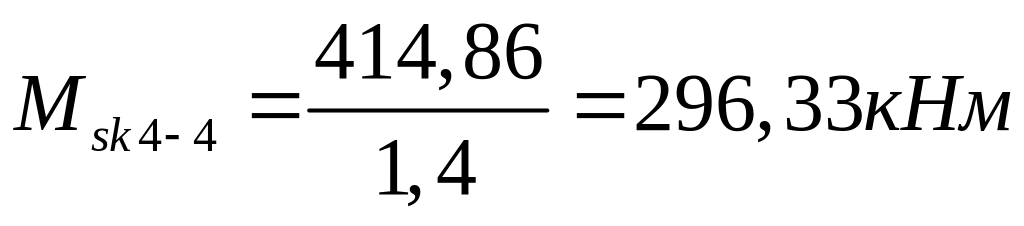

Нормативные усилия M_sk4-4, N_sk4-4, V_sk4-4 получаем по формулам соответственно:

_{где γf средний коэффициент безопасности по нагрузке, γf=1,4}

_{Расчетный нормативные значения услий на уровне подошвы фундамента :}

где - усилие от фундаментной балки, стеновых панелей и остекления

Таблица Нагрузки на фундамент :

Элементы конструкции	Нагрузка, кН	Коэффициент надежности по нагрузки	Расчетная нагрузка, кН
Фундаментные балки		1,35	43,56
Стеновые панели подоконной части(2,88кН)		1,35	55,98
Заполнение оконных проемов(0,4кН)		1,35	23,33

где

знаки – можно не учитывать т.к. моменты М_s4-4 и направлены в одну сторону

6.4 Определение размеров подошвы фундамента

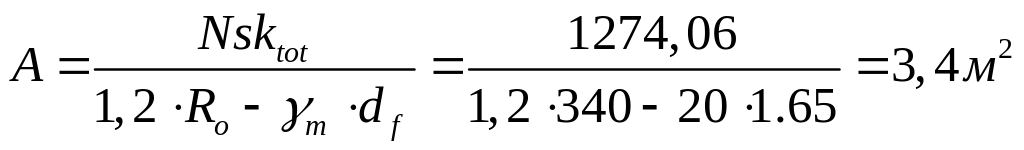

Площадь подошвы фундамента:

_(6.7)

где  средний удельный вес фундамента с засыпкой грунта на его обрезах,

глубина заложения фундамента

_{, (6.8)}

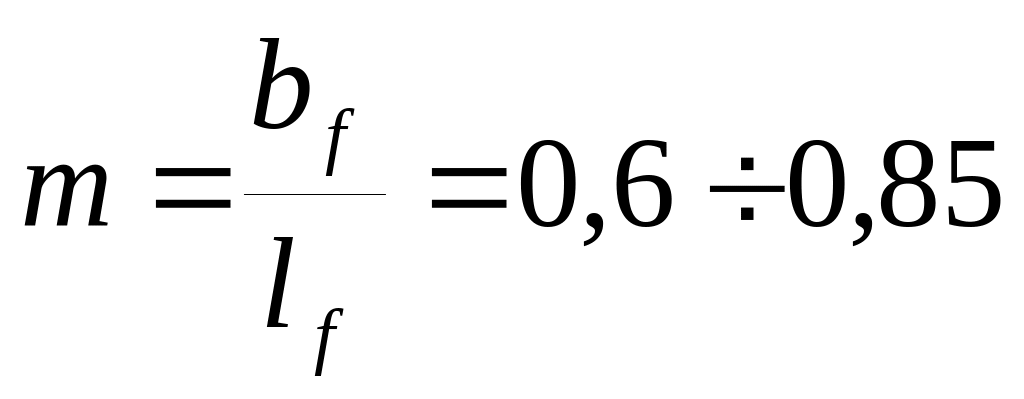

_{где m соотношение сторон подошвы фундамента,}

_{Принимаем m=0,8}

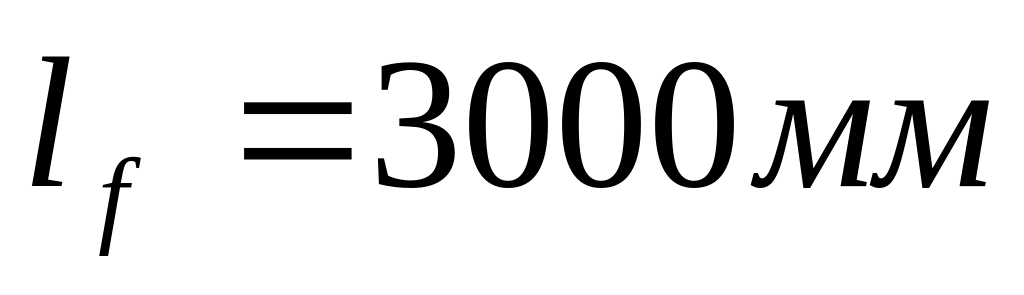

Назначаем _{(кратно 300 мм), т.к. при меньших размерах пирамида продавливания, вышла за пределы фундамента и плитной части.}

_{Тогда . Принимаем bf=2400 мм (кратно 300 мм).}

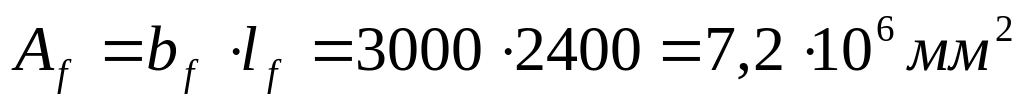

При принятых размерах площадь подошвы фундамента равна:

Момент сопротивления подошвы фундамента

П роверку достаточности размеров подошвы фундамента проверяем по критериям давлений на грунт от нормативных усилий:

_(6.9)

_{где Pmax, Pmin, Pmмаксимальное, минимальное и среднее краевые давления на грунт соответственно}

6.5 Расчет тела фундамента (первое предельное состояние)

Напряжения в грунте при расчетных нагрузках без учета собственного веса фундамента и грунта на его уступах:

При первой комбинации:

M_sd= 550,11кН·м N_sd=1779,12кН

_(6.10)

6.5.1Расчет площади сечения арматуры, которая укладывается параллельна большей стороне плиты

Рисунок 1.4. К расчету и армированию фундамента

Расчет по определению площади сечения арматуры производится по сечениям у грани колонны(I-I) и у грани ступени(II-II ).

Реактивное давление грунта в сечении у грани колонны (сечение I-I):

Реактивное давление грунта в сечении у грани ступени (сечение II-II):

Изгибающий момент в сечении I-I:

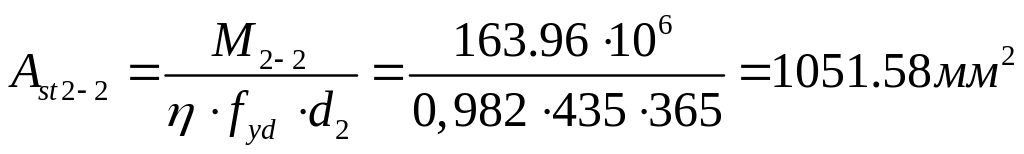

Изгибающий момент в сечении II-II:

Рабочая высота сечения I-I:

Принимаем с=80+0,5∙ø=85 мм

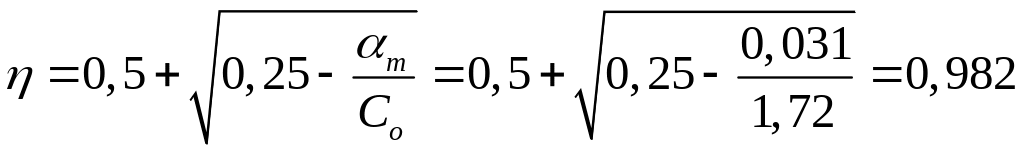

Рабочая высота сечения I-I

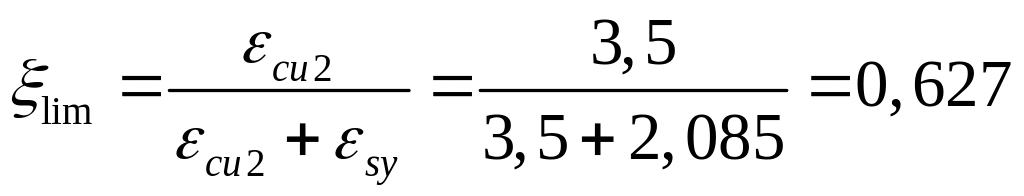

где _с0,85 0,008f_cdα  0,85  0,00816,671  0,716

Рабочая высота сечения II-II:

_{Принимаем 14ø10S500 (Ast=1099мм}²_{)с шагом s1=180мм и s2=170мм.}
