4.2 Временные нагрузки
Снеговая нагрузка
Расчетная погонная снеговая нагрузка на крайние колонны определяется по формуле:
(4.7)
где s0 – нормативное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемая в зависимости от района строительства. Для города Полоцк нормативное значение снеговой нагрузки
s0
=1,2 кПа=1200
;
μ – коэффициент, учитывающий конфигурацию покрытия; для расчета рамы принимается;
μ=1;
γf – коэффициент надежности по нагрузке, для снега принимаемый в зависимости от отношения нормативной нагрузки от веса покрытия к нормативному значению веса снегового покрытия. Принимаем γf = 1,5;
L – пролёт стропильных конструкций.

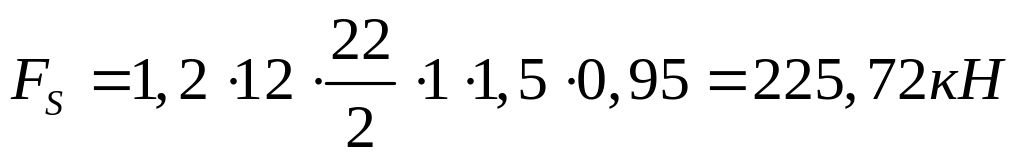

Определим расчетную снеговую нагрузку на крайнюю колонну:
Ветровая нагрузка
Скоростной напор ветра для города Березено, местности типа А для части здания высотой до 10м от поверхности земли k=1; w0 =230 Н/м2; то же высотой до 20м при коэффициенте, учитывающем изменение скоростного напора по высоте k=1,25.
,
(4.8)
Давление на высоте 20м:
.

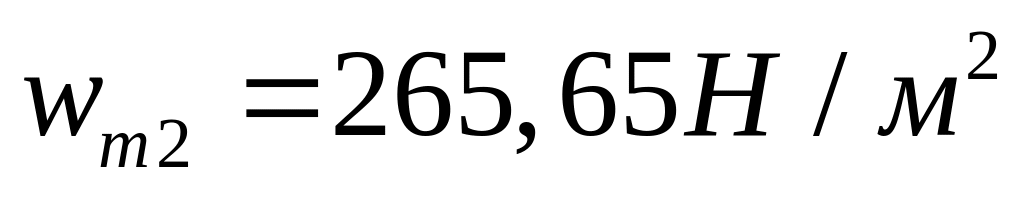

В соответствии с линейной интерполяцией, на высоте Нзд=16,8м имеем:
То же, на высоте 11,4 м :
Переменный по высоте скоростной напор ветра заменяем равномерно распределённым, эквивалентным по моменту в заделке колонны длиной 11,4м.
,
(4.9)
При условии Н/(2·L)=16,2/(2·22)=0,36<0,5 значение аэродинамического коэффициента для наружных стен с наветренной стороны се =+0,8, с подветренной стороны се′=-0,5
Расчётная равномерно распределённая ветровая нагрузка на колонны до отметки 12,0 м при коэффициенте надёжности по ветровой нагрузке γf =1,4:
(4.10)
с наветренной стороны
с подветренной стороны

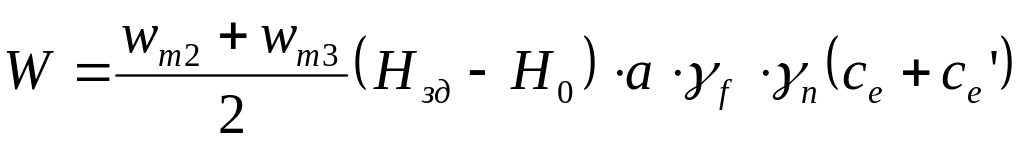

Расчётная сосредоточенная ветровая нагрузка выше отметки 16,35 м
;
(4.11)
Крановые нагрузки
Вес поднимаемого груза Q=200 кН, пролёт крана Lк=22-2·0,75=20,5 м, база крана грузоподъёмностью 20/5т В=6,3 м, расстояние между колёсами К=4,4 м, вес тележки Gт=85 кН, максимальное давление на колесо крана Fnmax=212кН.
Рисунок 4.1 – Линия влияния давления на колонну

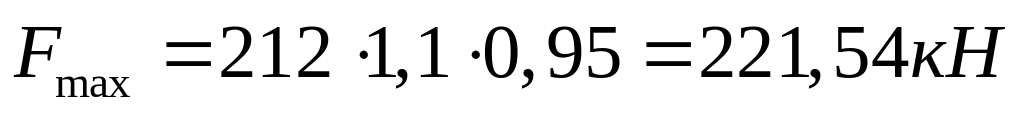

Расчётное максимальное давление на колесо крана
,
(4.12)
где γf=1,1 – коэффициент надежности по крановым нагрузкам;

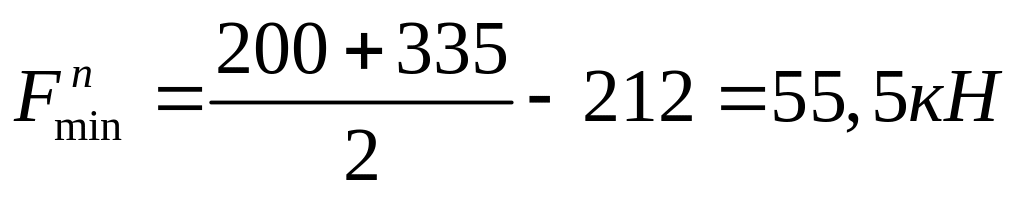

Минимальное давление колес крана можно определить по формуле:
,
(4.13)
где G – полный вес крана с тележкой;
n0 – число колес на одной стороне крана

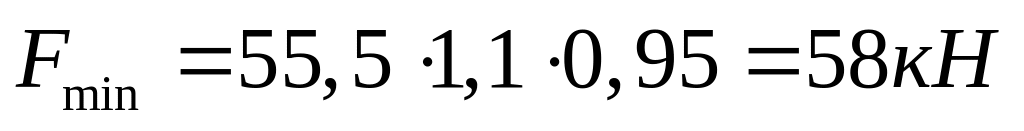

Расчётное минимальное давление на колесо крана:

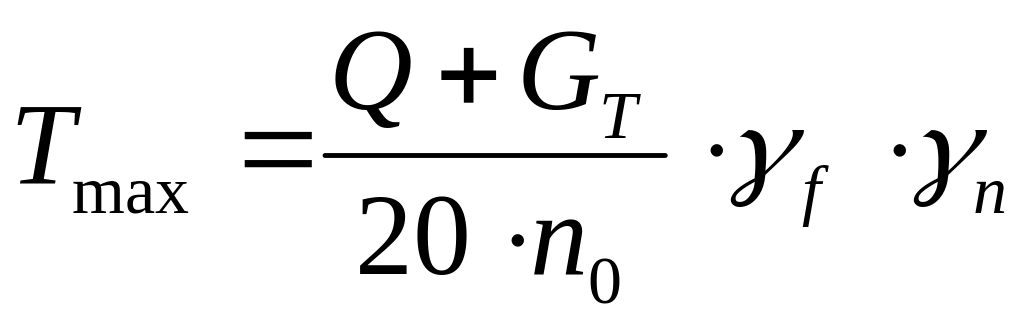

Расчётная поперечная тормозная сила на одно колесо:
;
(4.14)
Вертикальная крановая нагрузка на колонны от двух сближенных кранов:
,
(4.15)

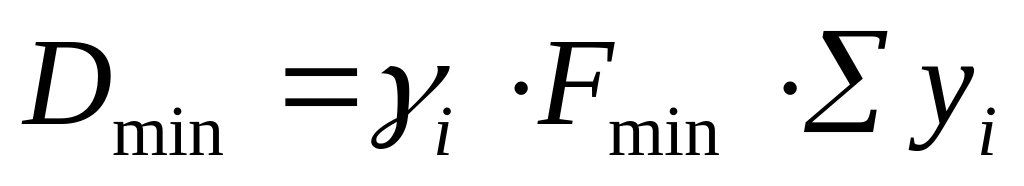

на противоположную колонну:
,
(4.16)
где γi=0,85 – коэффициент сочетаний при совместной работе двух кранов для групп режимов работы кранов 1К–6К;
∑yi – сумма ординат линии влияния давления двух подкрановых балок на колонну (рисунок 4.1):
;
Расчетное горизонтальное давление на колонну от двух сближенных кранов при поперечном торможении равно:
;
