10 Складання річного графіку ппр для одиниці обладнання.

Мета: Оволодіти методикою складання графіку ППР, розрахунку

трудомісткості.

ТЕОРЕТИЧНІ ВІДОМОСТІ

Вихідними даними для складання графіка ППР є:

• Тц-тривалість ремонтного циклу;

• Тс- тривалість середини циклу;

• Тп- тривалість міжремонтного періоду;

• То- тривалість міжоглядового періоду;

• Вид і дата останнього планового ремонту поточного року.

Порядок складання графіка ППР:

• складається структура ремонтного циклу на підставі даних: -Кількість середніх ремонтів в структурі ремонтного циклу

Кс= (ТцУТс)-І, [1]

-Кількість поточних ремонтів в середині циклу

Кп= (Тс/Тп)-1, [2]

-Кількість оглядів в міжремонтному періоді

Ко= (Тп/То)-1, [3]

• на часовій осі знаходиться вид і дата першого планового ремонту на плановий рік;

перший плановий ремонт заноситься в таблицю графіка ППР, а потім, дотримуючись структури ремонтного циклу і значень Тп, проставляється решта планових ремонтів, після чого, значення То, проставляються в таблиці планові огляди.

Розрахунок річної трудомісткості ремонту обладнання проводиться після складання графіка ППР за формулою [4]:

-умовна ремонтна одиниця, н*г

категорія ремонтної складності;

кількість однакових ремонтів (оглядів) в таблиці графіка ППР.

Умовна ремонтна одиниця- це умовна машина, на капітальний ремонт якої необхідно витратити 35 нормо-годин.

Категорія ремонтної складності показує у скільки разів трудомісткість ремонту даної машини більше умовної ремонтної одиниці.

Джерела та оснащення, що використовується:

мікрокалькулятор, креслярські приладдя, технічні характеристики технологічного обладнання.

Завдання:

на підставі висхідних даних, скласти графік ППР, розрахувати сумарну річну трудомісткість ремонту обладнання і розподілити її за питомою вагою на ремонтні операції.

ЗМІСТ

1. Вивчити теоретичні відомості до роботи.

2. Вибрати варіант і уточнити всі дані до складання графіку ППР і розрахунків трудомісткості ремонту.

3. Знайти недостаючі дані з довідкового матеріалу.

4. Скласти графік ППР.

5. Розрахувати сумарну річну трудомісткість ремонту обладнання.

6. Визначити річну трудомісткість слюсарних, верстатних та інших ремонтних операцій.

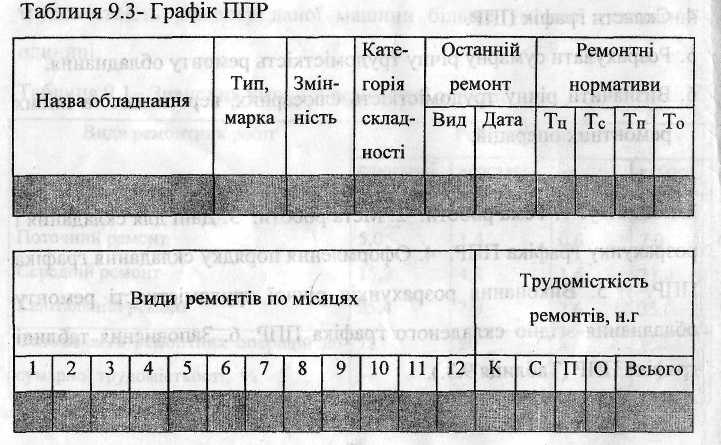

Зміст звіту: 1. Тема роботи. 2. Мета роботи. 3. Дані для складання і розрахунку графіка ППР. 4. Оформлення порядку складання графіка ППР. 5. Виконання розрахунків річної трудомісткості ремонту обладнання згідно складеного графіка ППР. 6. Заповнення таблиці графіка ППР .

КОНТРОЛЬНІ ЗАПИТАННЯ:

1. Які ремонтні нормативи необхідні для складання графіку ППР?

2. Що собою являє структура ремонтного циклу?

3. Як знаходиться структура ремонтного циклу?

4. Як впливає змінність роботи обладнання на структуру графіка ППР?

5. Як знаходиться перший плановий ремонт на плануємий рік?

6. Які ремонтні номативи необхідні для розрахунку трудомісткості ремонту?

7. Дати визначення умовної ремонтної одиниці.
