2.2. Тимчасові навантаження

Снігове навантаження

Граничне розрахункове значення навантаження від снігу обчислюємо за формулою :

де S₀ = 1,32 кПа – характеристичне значення снігового навантаження для м.Рівне,

де μ – коефіцієнт переходу від ваги снігового покриву на поверхні грунту до снігового навантаження на покрівлю;

С_е – коефіцієнт, що враховує режим експлуатації будівлі;

С_alt – коефіцієнт географічної висоти.

Навантаження від ваги снігу, що діє на колону крайнього ряду становить:

Місце прикладення сили Qs співпадає з G₁. На середню колону

діє сила 2⋅Qs = 2⋅135,43=270,86 кН.

Квазіпостійне розрахункове значення снігового навантаження:

Кранові навантаження

В розрахунку враховуємо дію двох кранів в кожному прольоті. Вертикальний тиск від кранів обчислюємо за допомогою ліній впливу.

Сума ординат ліній впливу за рис.1.5. становить:

Рис.2.3. До визначення тиску на колону від мостових кранів.

Обчислюємо вертикальний та горизонтальний тиск кранів на колону :

;

;

,

де = =

=0,025(Q+G_B)=0.025(150+70)=5,5кН.

Місце прикладення сил та співпадають з силою F₂ , а горизонтальне гальмівне зусилля прикладене до колони на рівні верху підкранової балки , а саме на 800мм від верху консолі.

Для подальших розрахунків вибираємо другий варіант розташування бічних сил, як найбільш невигідний. При цьому сили H_m,п та H_m,л можуть бути прикладені як до одного боку прольоту, так і до іншого, крім того їх знак також може змінюватись на протилежний (загалом отримуємо чотири комбінації зусиль).

Місце прикладення сил F_m співпадає з силою G₂, а горизонтальні гальмівні зусилля H_m прикладені до колони на рівні верху підкранової балки, що має висоту H_ПБ = 0,8 м.

Вітрове навантаження

Граничне розрахункове значення вітрового навантаження на

крайню колону визначаємо за формулою:

де W₀=0,52 кПа - характеристичне значення вітрового тиску для м.Рівне – 2 район за характеристичним значенням вітрового тиску; γ_fm=1,035;

де C_aer – аеродинамічний коефіцієнт;

C_h – коефіцієнт висоти споруди;C_alt =1 – коеф.географічної висоти;

C_rel =1 – коеф.рельєфу;C_dir =1 – коеф.напрямку;C_d =1 – коеф.динамічності.

Коефіцієнт висоти споруди C_h для ІІІ типу місцевості:

при h=5 м - C_h=0,4; при h=6,2 м - C_h=0,358; при h=10,2 м - C_h=0,484.

Визначаємо тиск вітру з навітряної сторони:

Визначаємо тиск вітру із завітряної сторони:

Тиск вітру, який діє на стінові панелі вище колони, замінуємо на еквівалентну зосереджену силу, що прикладена на рівні верху колони:

• з навітряної сторонни:

• з завітряної сторони:

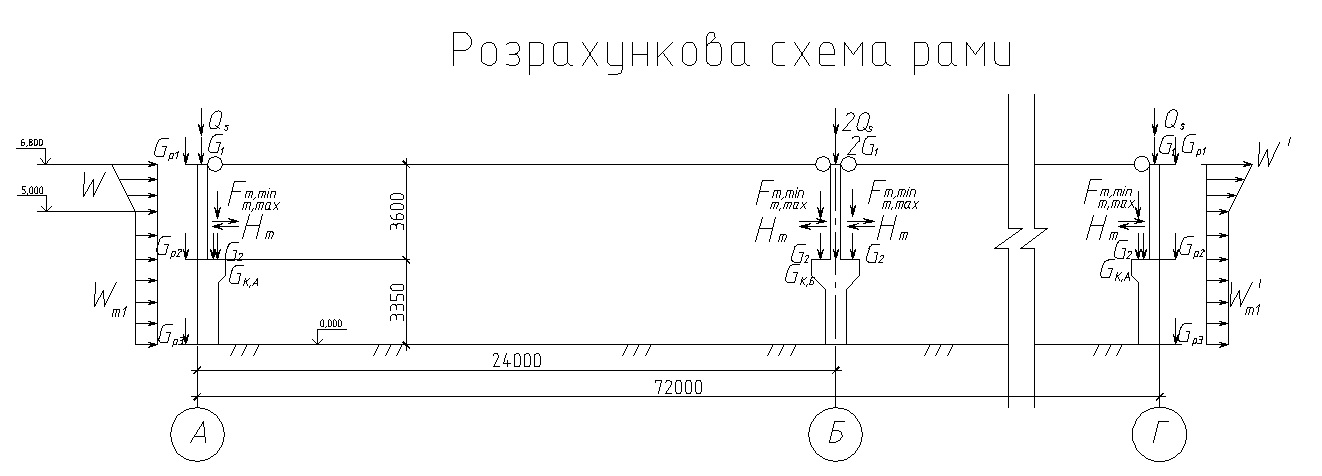

Рис.2.4.Розрахункова схема рами

Схеми завантажень наведені на рис 2.5-2.18

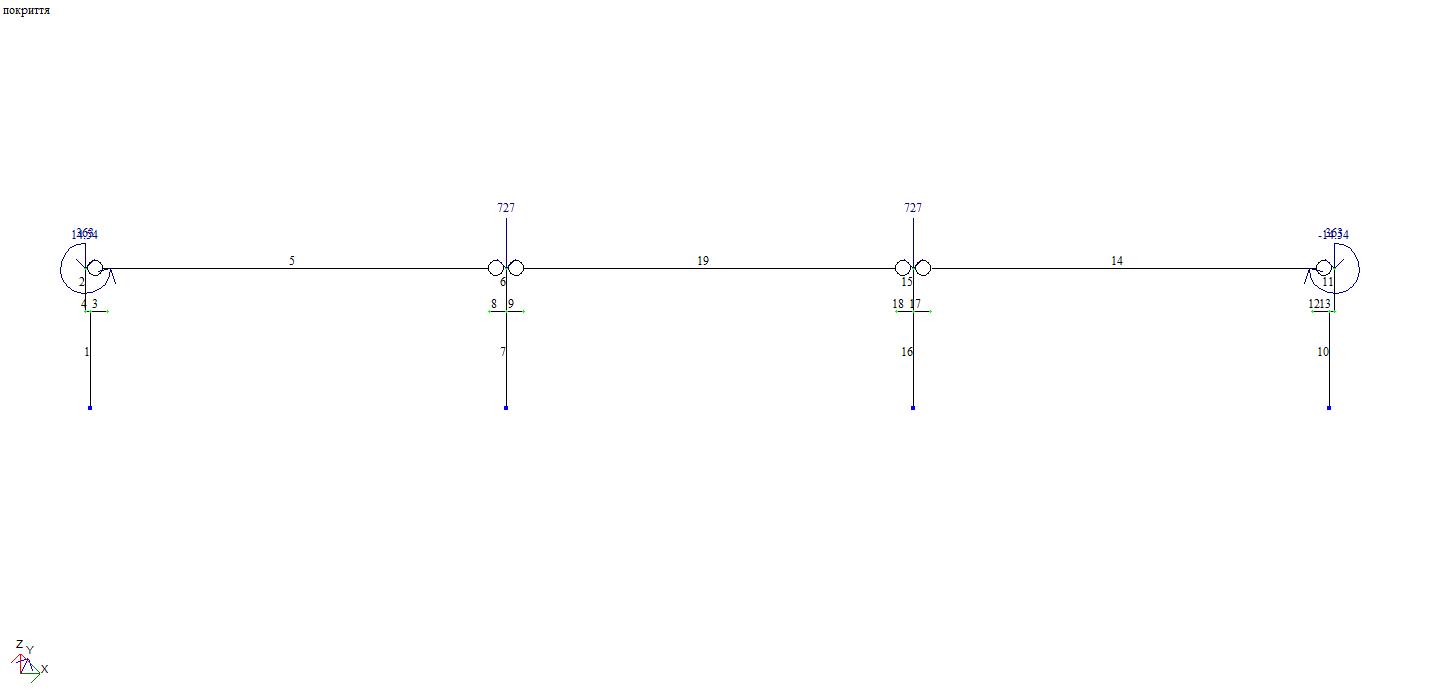

Рис 2.5.Схема завантаження рами вагою покриття.

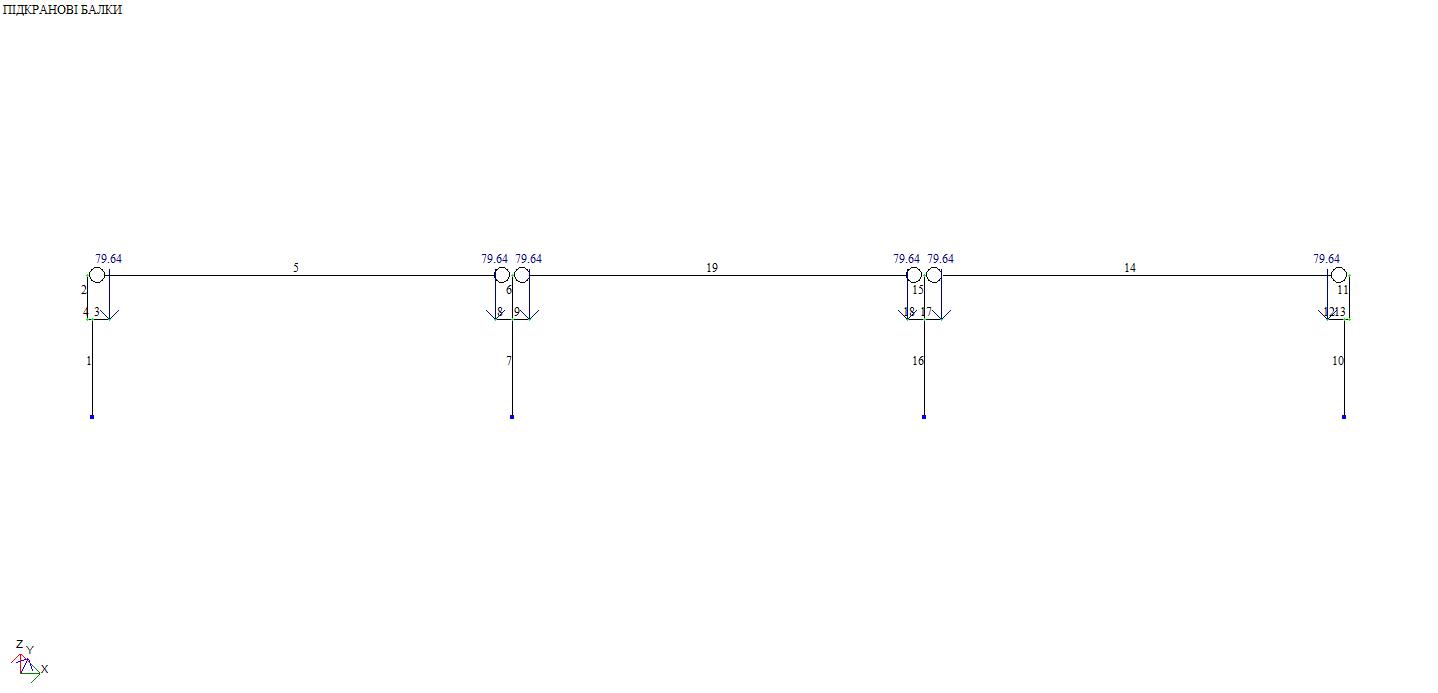

Рис 2.6.Схема завантаження рами вагою підкранових балок.

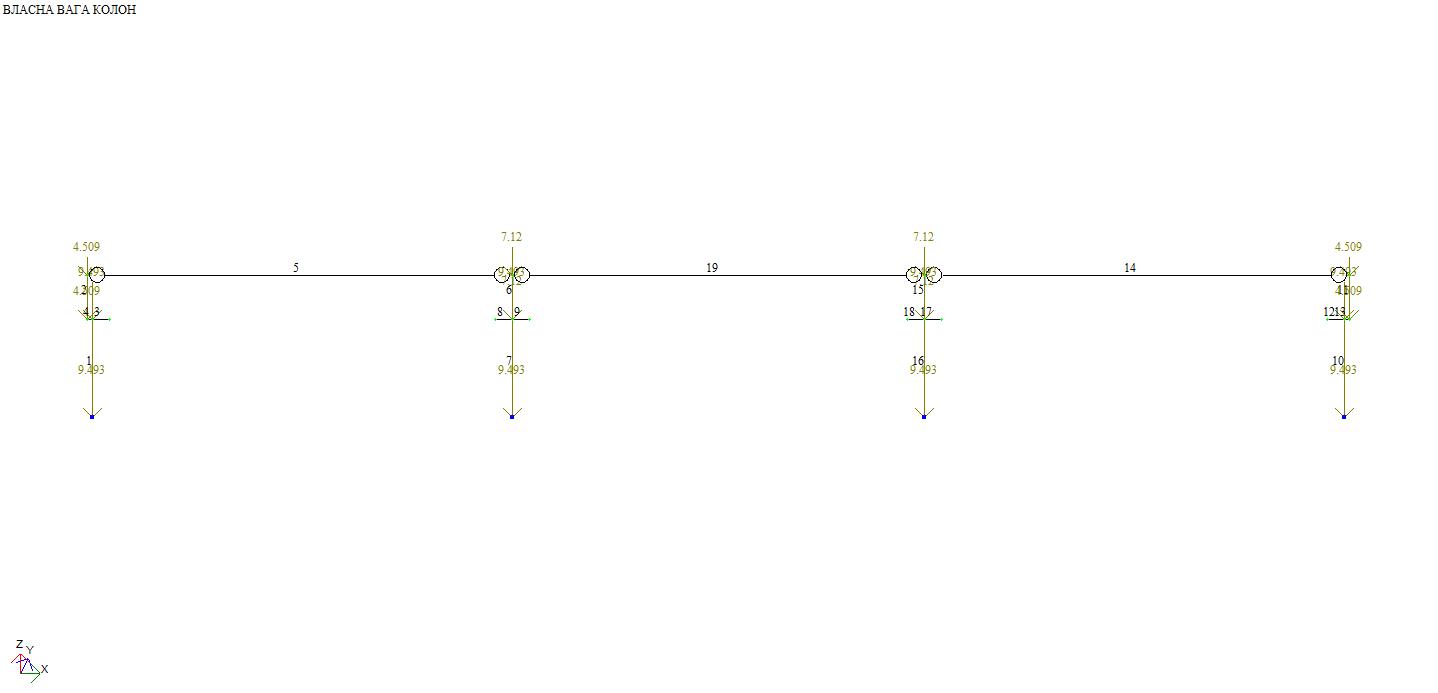

Рис 2.7.Схема завантаження рами вагою колон.

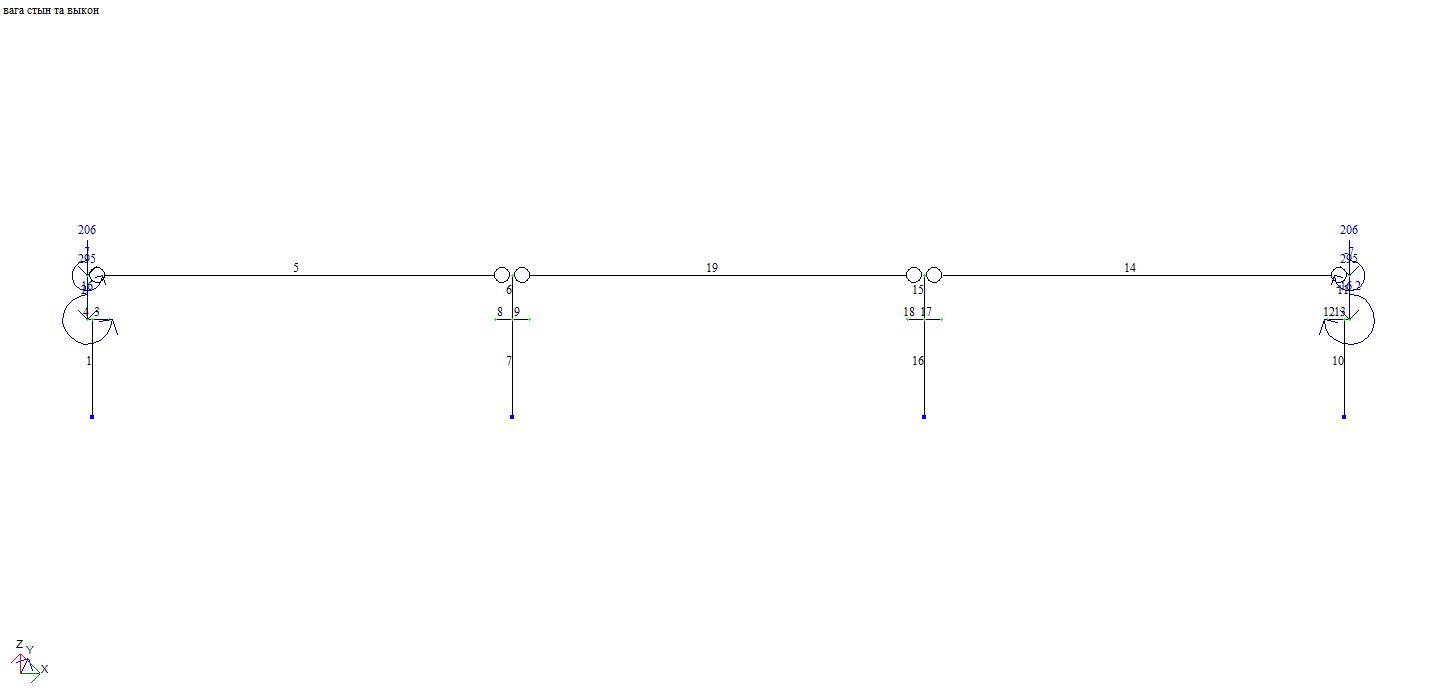

Рис 2.8.Схема завантаження рами вагою стінових панелей.

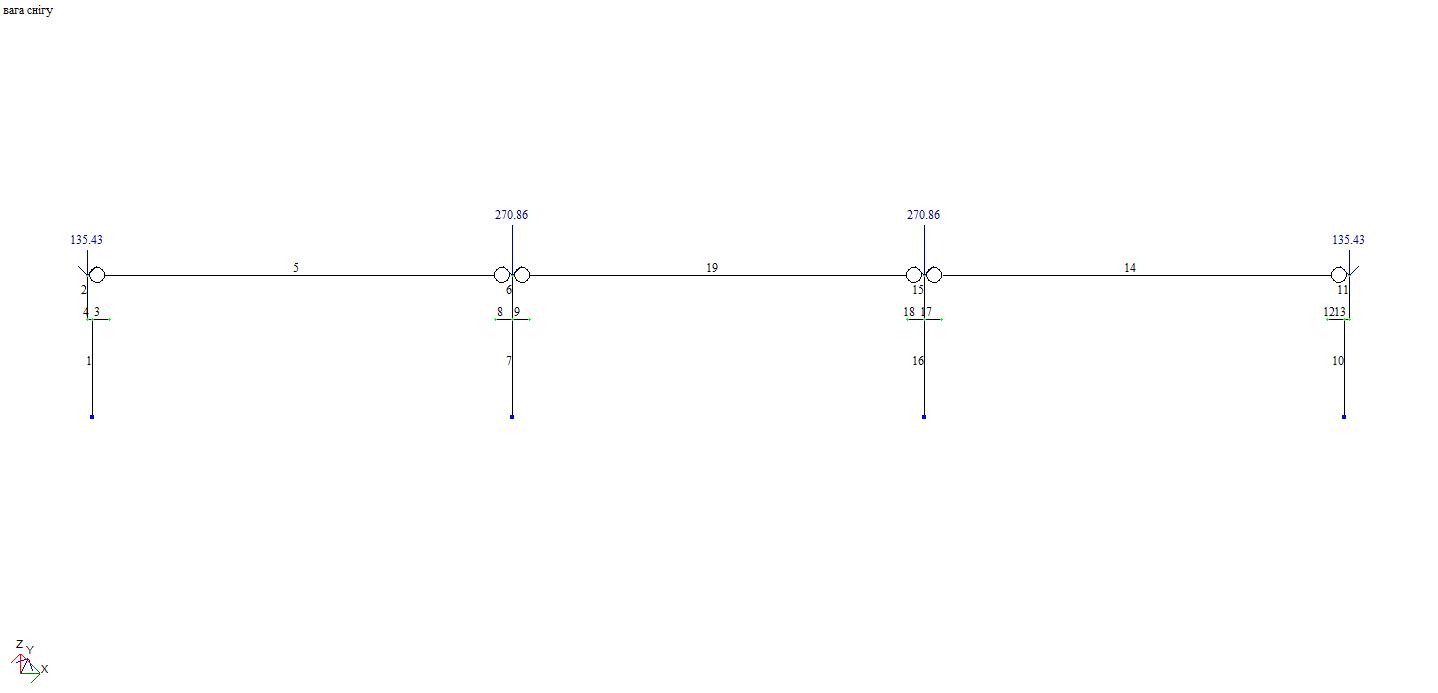

Рис 2.9.Схема завантаження рами сніговим навантаженням.

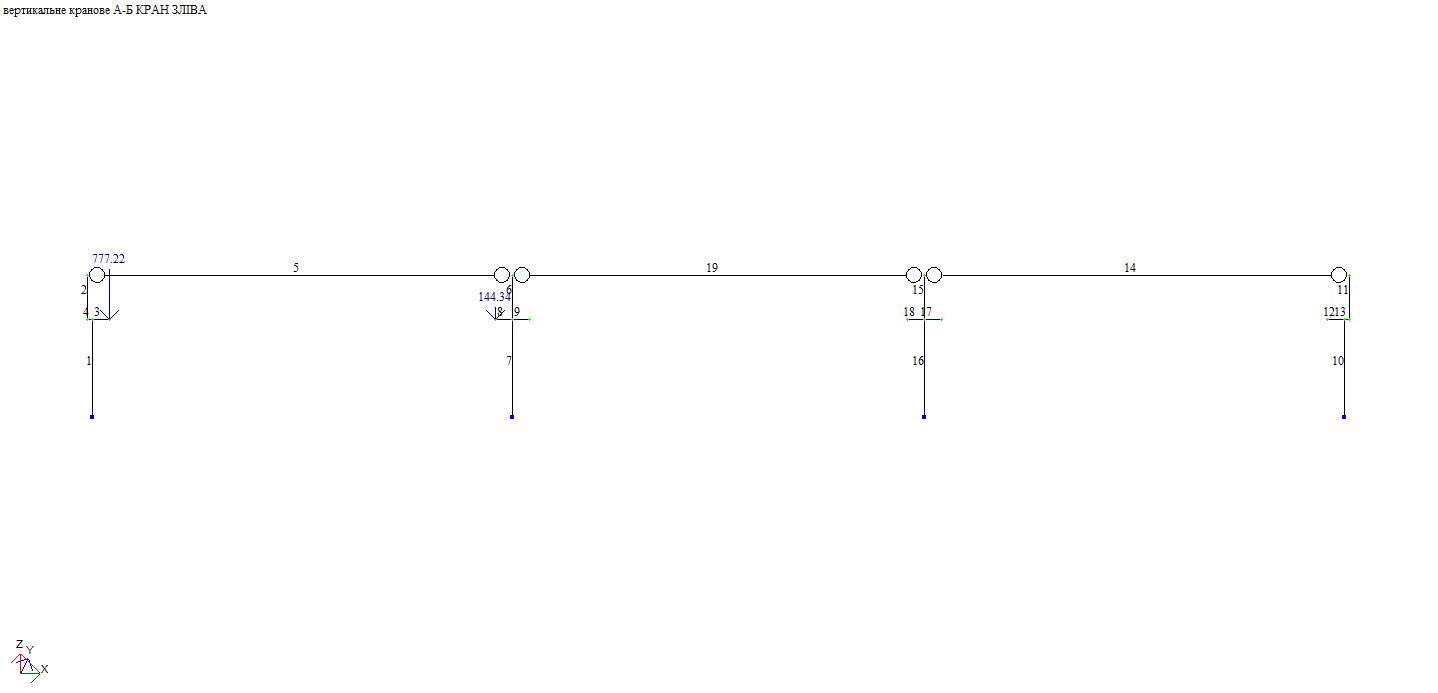

Рис 2.10.Схема завантаження рами вертик. крановим навантаженням в прольоті А-Б,кран зліва.

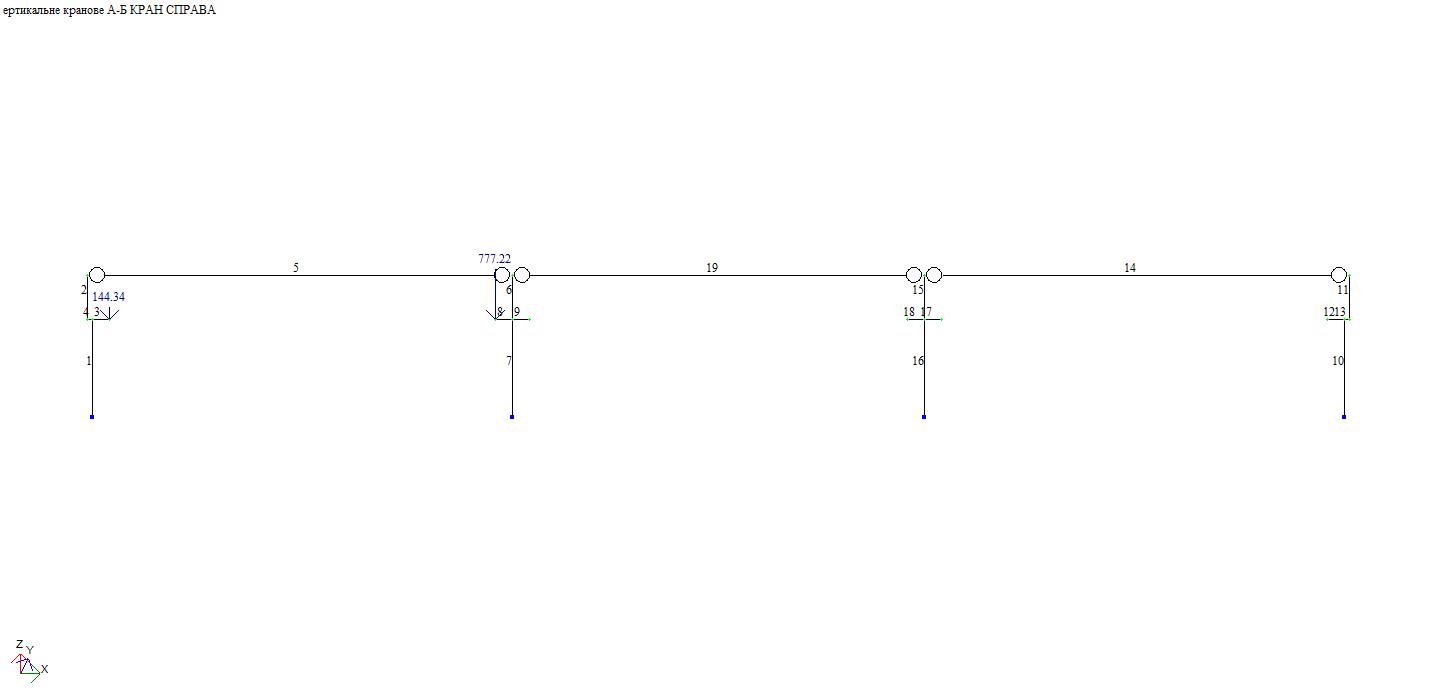

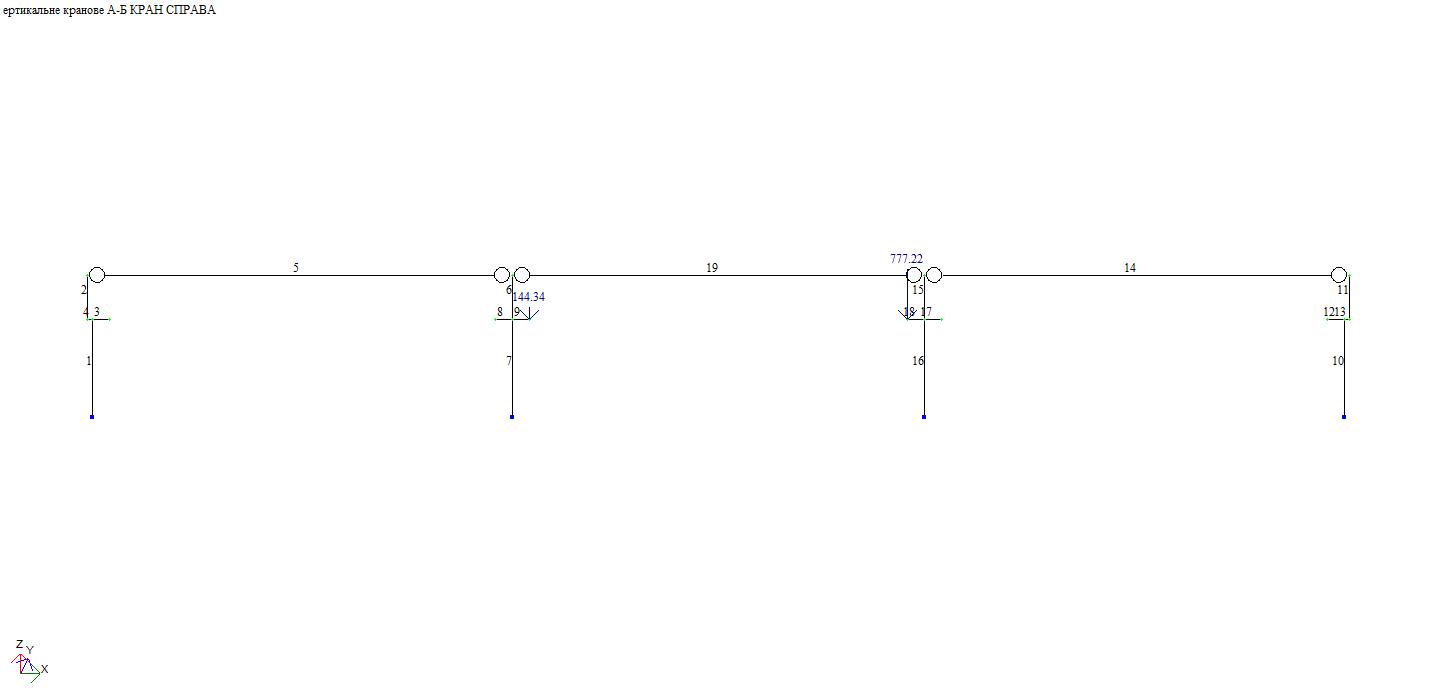

Рис 2.11.Схема завантаження рами вертик. крановим навантаженням в прольоті А-Б,кран справа.

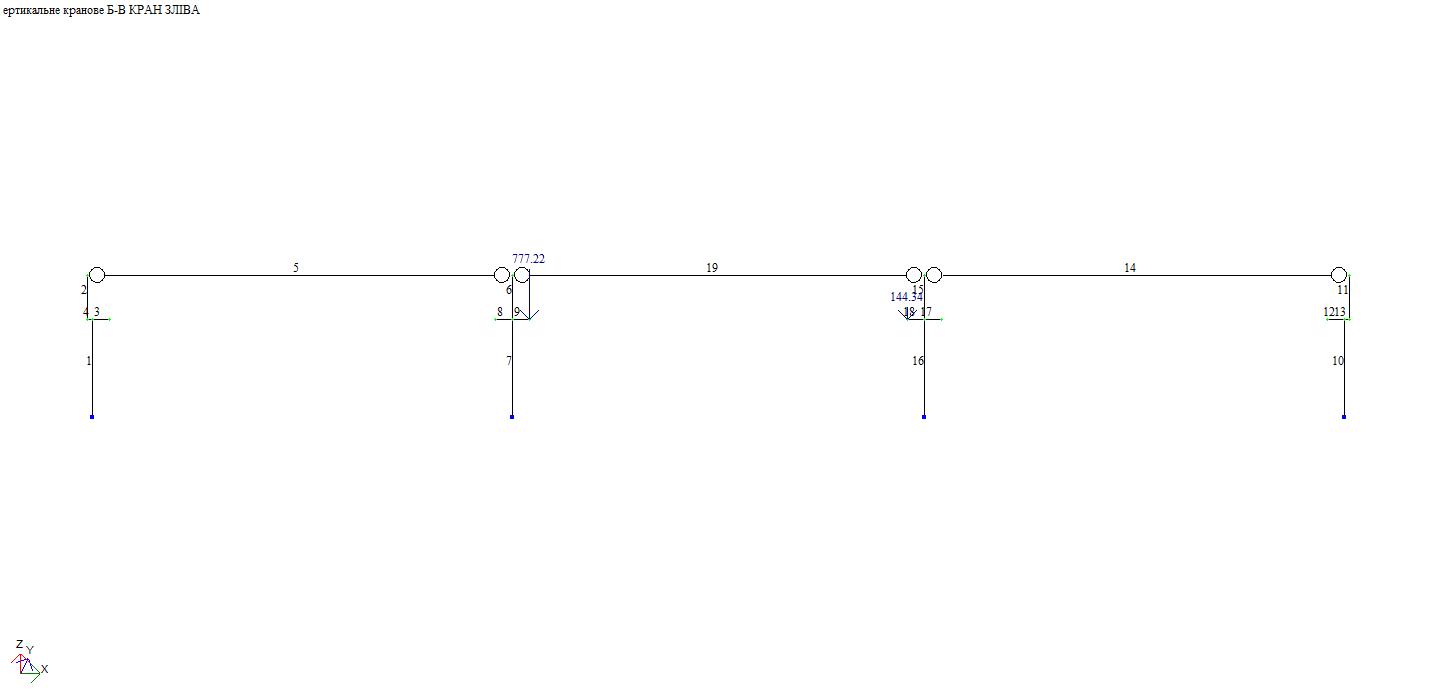

Рис 2.12.Схема завантаження рами вертик. крановим навантаженням в прольоті Б-В,кран зліва.

Рис 2.13.Схема завантаження рами вертик. крановим навантаженням в прольоті Б-В,кран справа.

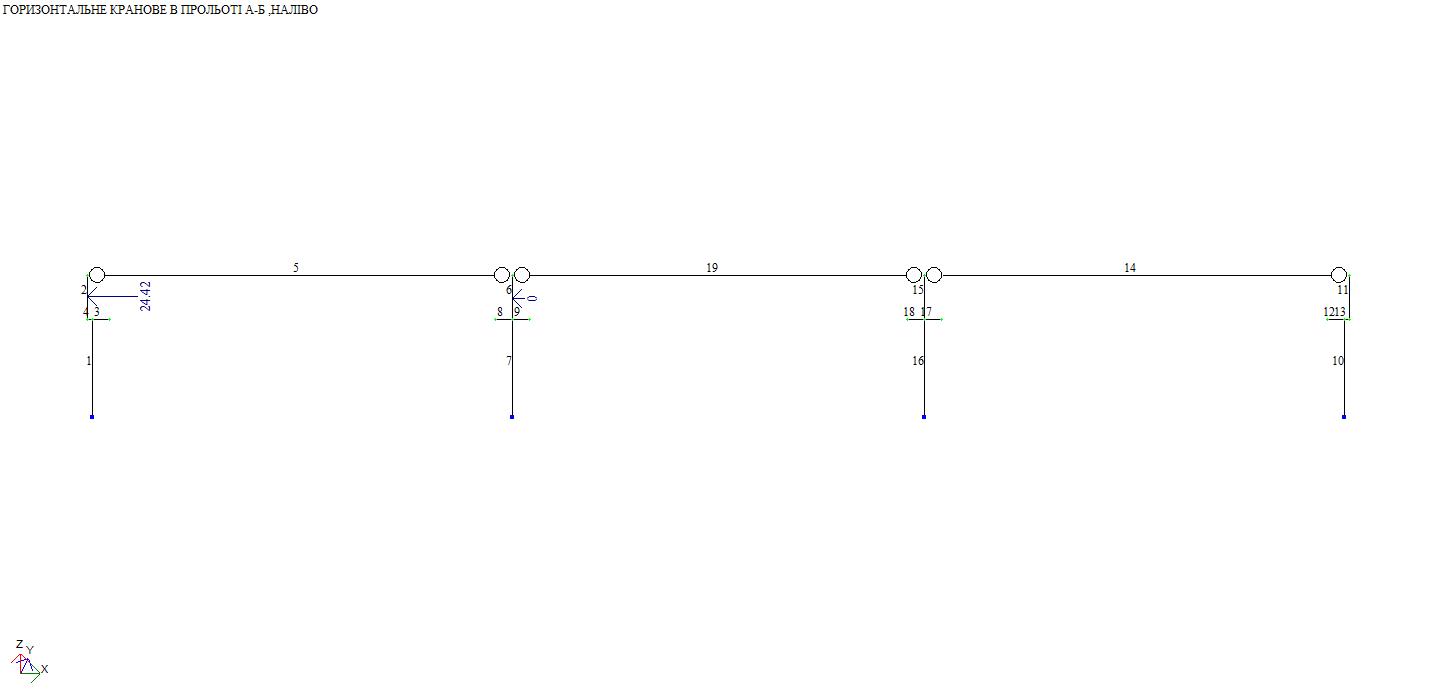

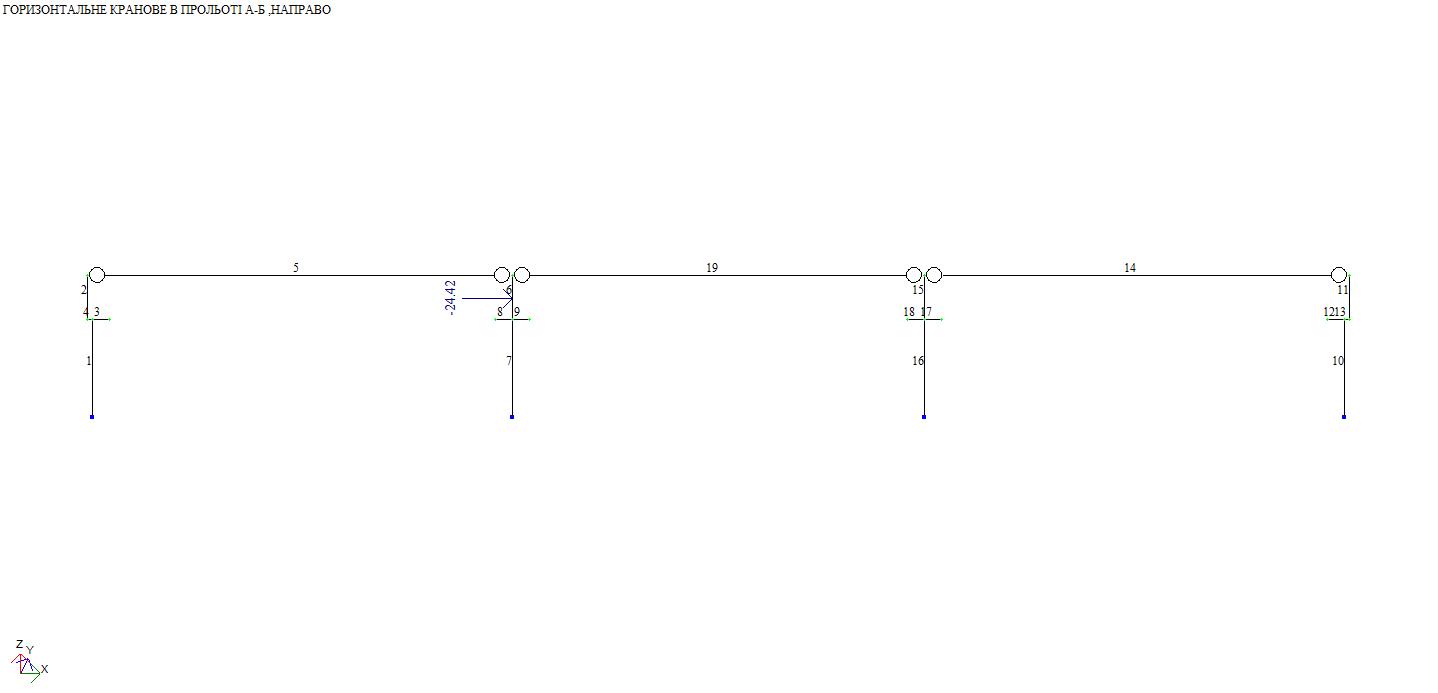

Рис 2.14.Схема завантаження горизонт. крановим навантаженням в прольоті А-Б,кран зліва. Рис 2.15.Схема завантаження горизонт. крановим навантаженням в прольоті А-Б,кран справа. Рис 2.16.Схема завантаження горизонт. крановим навантаженням в прольоті Б-В,кран зліва.

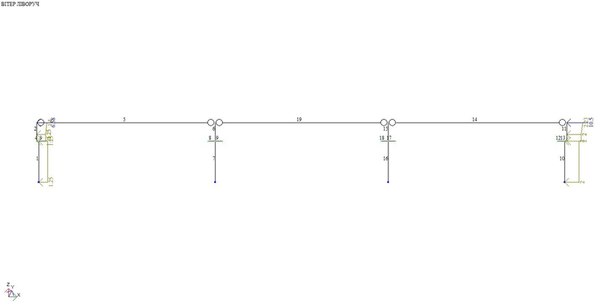

Рис 2.17.Схема завантаження вітровим навантаженням, вітер зліва.

Рис 2.18.Схема завантаження вітровим навантаженням, вітер справа.

Розрахунок проведено в ПК «Ліра» з врахуванням комбінацій навантажень і розрахункові зусилля в перерізах колони зведено в табл. 2.2.

Таблиця 2.2.

Визначення зусиль в перерізах колони

Таблица РСУ
		Усилия
№ элем	№ сечен	N (кН)	My (кН*м)	Qz (кН)	№№ загруж
1	1	-1114.9	24.667	-30.590	1 2 3 4 5 14
1	1	-1114.9	61.619	-45.631	1 2 3 4 5 15
1	1	-1128.5	41.133	-37.197	1 2 3 4 5
1	1	-1244.8	-287.163	38.610	1 2 3 4 5 7 9 10 14
1	1	-1122.9	-289.627	43.136	1 2 3 4 7 9 10 14
1	1	-1814.4	283.586	-0.005	1 2 3 4 5 6 8 10 15
1	1	-1692.5	-96.596	80.904	1 2 3 4 6 9 10 14
1	1	-1114.9	212.049	-69.894	1 2 3 4 5 8 12 15
1	1	-1814.4	135.453	29.475	1 2 3 4 5 6 10
1	2	-1087.6	-118.815	-37.197	1 2 3 4 5
1	2	-952.2	-99.929	-32.168	1 2 3 4
1	2	-1074.1	-117.952	-37.891	1 2 3 4 5 15
1	2	-1651.7	325.830	19.865	1 2 3 4 6 8 11
1	2	-1074.1	-164.051	-13.628	1 2 3 4 5 9 12 15
1	2	-1651.7	240.891	76.067	1 2 3 4 6 9 10 14
1	2	-1074.1	-71.852	-62.154	1 2 3 4 5 8 12 15
1	2	-1773.6	262.196	29.475	1 2 3 4 5 6 10
2	1	-713.0	49.135	-37.197	1 2 3 4 5
2	1	-699.5	47.154	-37.891	1 2 3 4 5 15
2	1	-699.5	94.279	-60.957	1 2 3 4 5 8 12
2	1	-577.6	-152.509	67.195	1 2 3 4 6 9 11 15
2	1	-577.6	-144.223	76.067	1 2 3 4 6 9 10 14
2	1	-699.5	93.253	-62.154	1 2 3 4 5 8 12 15
2	1	-713.0	49.135	-37.197	1 2 3 4 5
2	2	-704.4	-21.540	-37.197	1 2 3 4 5
2	2	-690.9	-21.540	-37.646	1 2 3 4 5 14
2	2	-704.4	-21.540	-37.197	1 2 3 4 5
2	2	-569.0	-21.540	78.871	1 2 3 4 6 9 10 15
2	2	-690.9	-21.540	-61.909	1 2 3 4 5 8 12 14

Рис.2.19.До розрахунку зусиль в колоні
