2. Статичний розрахунок рами

2.1. Постійні навантаження

Навантаження від покриття

Обчислюємо вагу 1 м² покриття в табличній формі (табл. 2.1.),

при цьому враховуємо коефіцієнт надійності за призначенням

будівлі γ_n = 0,95. Статичний розрахунок проводиться в програмному комплексі «Ліра».

Таблиця 2.1.

Навантаження на 1 м² покриття

№ п/п	Вид навантажень	Характе ристичне наванта ження	Розрахункове навантаження
			Експлуатацыйні		Граничні
			fe	Зна чення	fm	Зна чення
1	Рулонне покриття типу «споліеласт»	0,1	1,0	0,1	1,3	0,13
2	Цементно-піщана стяжка t = 25 мм,  = 2 т/м3	0,475	1,0	0,475	1,3	0,6175
3	Мінераловатні плити t = 100 мм, =0,25т/м3	0,238	1,0	0,238	1,2	0,2856
4	Пароізоляція (синтетична плівка)	0,0014	1,0	0,0014	1,2	0,0017
5	З/б плита покриття	1,708	1,0	1,708	1,1	1,880
	Всього			ge=2,522		gm=2,916

Граничне розрахункове значення повздовжньої сили від ваги

покриття, яка діє на колону крайнього ряду:

.

де g – вага покриття, кН/м²; L – проліт рами, м; B – крок колон, м;

G_б – вага балки, кН; γ_fm = 1,1 – коефіцієнт надійності за граничним розрахунковим значенням навантаження.

Ексцентриситет прикладання сили G₁ по відношенню до осі верхньої частини колони:

На колону середнього ряду діє сила 2·G₁ = 2·363,52 = 727,04 кН з

ексцентриситетом е_1,Б = 0.

Навантаження від ваги підкранових балок

Навантаження від ваги підкранових балок:

де G_ПБ, q_кр – вага підкранової балки та підкранової рейки відповідно.

Ексцентриситет прикладання сили G₂ до осі підкранової вітки:

• колони крайнього ряду:

• колони середнього ряду:

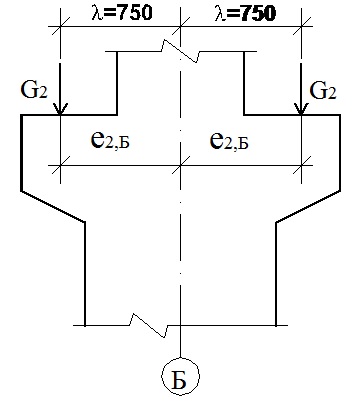

Рис.2.1.До визначення ексцентриситетів прикладання сил від підкранових балок

Навантаження від власної ваги колон

В ПК «Ліра» навантаження від власної ваги колон задаються автоматично. Додатково задаються навантаження від ваги підкранових консолей.

• крайньої колони:

де V_K,A=(0,9*0,2+0,5*0,2*0,2)*0,4=0,08 м³ – об’єм консолі крайньої колони;

• середньої колони:

де V_K,Б=(0,9*0,6+0,5*0,6*0,6)*0,4=0,288 м³ – об’єм консолі середньої колони;

Ексцентриситет прикладання сили G_К,А по відношенню до точки

опирання підкранової балки:

Зміщення геометричних осей верхньої та нижньої частин колони крайнього ряду становить:

Для середньої колони осі верхньої та нижньої частин співпадають, а сила G_К,Б прикладена по осі колони.

Навантаження від ваги стін

Навантаження від панелей збираємо відповідно до розкладки

стінових панелей

Рис.2.2.Розкладка стінових панелей

Вага стінових панелей та віконних блоків, які діють:

• на надкранову вітку колони

- вага карнизних стінових панелей, яка умовно прикладена

на рівні верху колони:

• вага огороджуючих конструкцій, яка прикладена на рівні

кранової консолі колони:

• на підкранову (нижню) вітку колони на рівні відмітки 0,000:

Ексцентриситет дії цих зусиль по відношенню до осі верхньої вітки колони:

нижньої - .
