  1. Компонування каркасу

    1. Вибір конструкцій та компонування поперечної рами

Згідно вихідних даних приймаємо елементи каркасу, які вибираємо із типових серій, каталогів та стандартів.

Конструкції каркасу будівлі

Таблиця 1.1.

Назва

конструкцій

Серія

Ескіз і переріз

Маса,

т

Плита

покриття

1.465.1

6,2

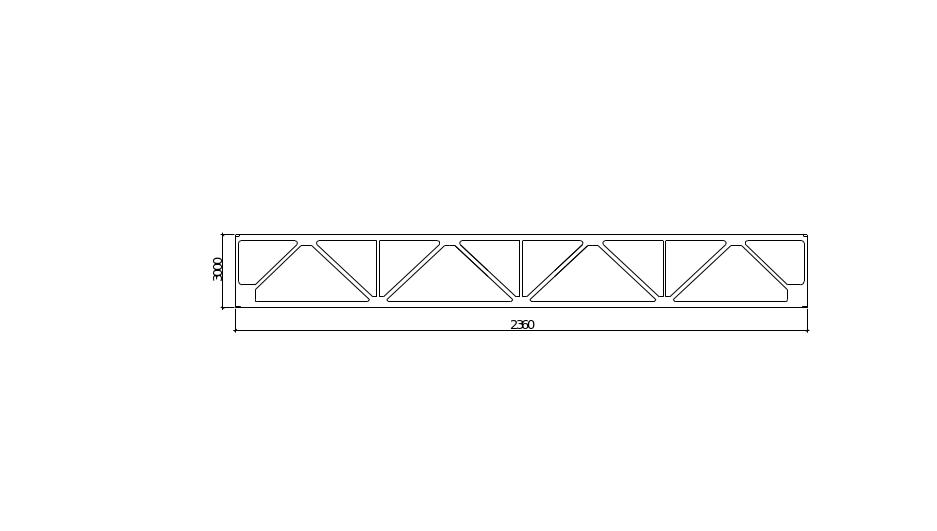

Ферма з паралельн. поясами

ПК-01

9,3

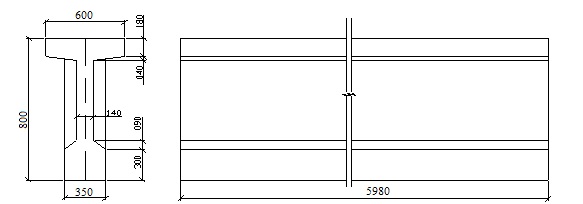

Балка

підкранова

1.426.1- 4

10,3

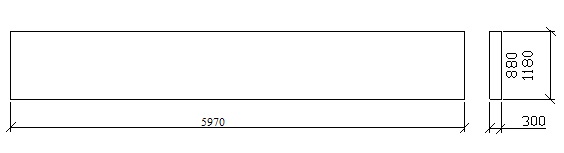

Панелі

стінові

1.432 – 9

2,5

3,2

Колони

ступінчасті

1.424.1-5

6,8

7,6

Таблиця 1.2.

Характеристики мостового крану

Вантажопідйомність крану Q, т

Проліт крану L,м

Габаритні розміри, мм

Характ.

навантаження від колеса

крану

Fmax,кН

Маса, т

Тип кранової рейки

Ширина ВК

База К

Висота НК

візка

GB

крану з візком

GК

15/3

16,5

6300

4400

2300

165

7

26,5

КР-70

Призначаємо розміри колони. Висоту надкранової частини колони визначаємо з умови :

НВ≥НПБК+h+δ=800+2300+120+100=3300 мм, де

НПБ – висота підкранової балки; НК – висота мостового крану; h – висота кранової рейки; δ – мінімальний зазор між візком крану та низом кроквяної конструкції.

Приймаємо НВ=3300 мм.

Висота підкранової частини дорівнює:

НН=Н-НВ+150=6200-3300+150=3050 мм, де

Н – висота до низу кроквяної конструкції.

Повна висота колони:

Нcol=HB+HH+850=3300+3050+850=7200 мм.

Ширину перерізу колони приймаємо bcol=400 мм>1/25 ∙ HH=1/25∙3050=122мм

Висота перерізу надкранової частини крайніх колон hB=380 мм, середніх колон – hВ = 600 мм, висота підкранової частини колон hН = 800 мм > 1/12⋅ НН = 1/12⋅3050 = 254 мм.

1.2. Розташування конструкцій

Прив’язку колон крайніх рядів вздовж будівлі приймаємо

«нульовою». Колони торцевих рядів зміщуємо в середину будівлі на 500 мм від розбивочних осей.

Схема розміщення елементів будівлі наведена на рис. 1.1, а

поперечний та поздовжній розрізи на рис. 1.2 та 1.3.

Для забезпечення просторової жорсткості будівлі передбачаємо

вертикальні в’язі В-1 між колонами в нижній їх частині. В крайніх прольотах температурних блоків встановлюємо вертикальні в’язі В-2 на всю висоту опорної частини ригеля. Крім того по верху кожного поздовжнього ряду колон встановлюють металеві розпірки Р-1.

    1. Склад покрівлі та вибір утеплювача

Оскільки будівля опалюється, приймаємо покрівлю з наступних шарів:

• рулоне покриття типу «споліеласт,

• стяжка з цементно-піщаного розчину t = 25 мм (γ = 20 кН/м3),

• утеплювач – мінераловатні плити підвищеної жорсткості

t = 100 мм (γ = 2,5 кН/м3),

• пароізоляція (синтетична плівка),

• залізобетонні ребристі плити покриття 3x12 м.

В будівлі використовується керамзитобетонні стінові панелі з

густиною γст = 12 кН/м3, товщиною 30 см.
