Розрахунок вертикальної арматури підколінника
Підколонник працює на позацентровий стиск. Розрахунок ведемо на дію комбінації зусиль M = 91,524 кНм; N = 1516,594 кН; Q = 25,885 кН.
Розрахунок ведемо в перерізі 1 – 1: в місці з’єднання підколонника з підошвою.
Зусилля в перерізі:
M1 = M + Q ∙ hl = 91,524 + 25,885 0,9 = 114,82 кНм.
N1 = N + Gп = N + bs hs hl b(10)fm = 1516,594 + 1 1,4 0,9 2,5 10 1,1 = =1551,244 кН.
Початковий
ексцентриситет ео
=
м.
Розрахунковий переріз коробчастий, який зводимо до двотаврового (рис. 4.2).
Висота стиснутої зони бетону
.
Віддаль від розтягнутої арматури до лінії дії сили
е = ео+0,5hs–а = 0,074+0,51,4 – 0,07 = 0,704 м.
Рис. 5.2. Розрахунковий переріз підколонника
Необхідна площа перерізу арматури при симетричному армуванні
де h0=h-a=1,4-0,07=1,33 м
Приймаємо As,min = 0,0005∙ bs ∙ho = 0,0005 1 1,33 = 6,65 см2.
Призначаємо вертикальну арматуру стакана конструктивно за min = 0,0005.

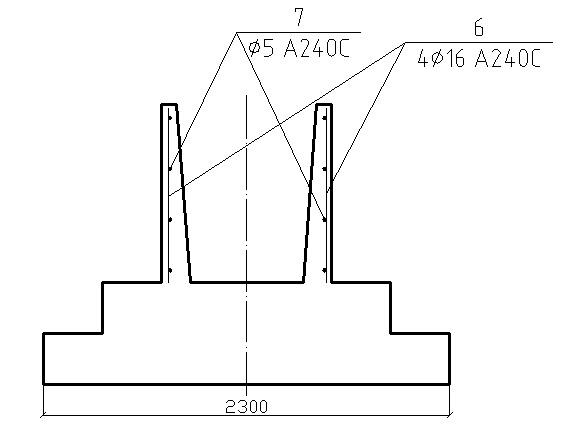

Рис. 5.3. Армування підколонника
Приймаємо 4 16 А240С, площею А=8,04 см2.
Розрахуємо
поперечну арматуру підколонника.
Оскільки ео
= 0,038
<
,
то поперечне армування підколонника
призначаємо конструктивно.Армуємо
зварними каркасами із арматури 6
А240С, площею Аsw = 0,196
см2
з кроком
sw
= 15
см.
Розрахунок арматури підошви фундаменту
Розрахунок в напрямку довгої сторони
Підошва працює в цілому на згин від реактивного тиску ґрунту. Розраховуємо міцність нормальних перерізів в місцях зміни висоти.
Розрахунок в напрямку більшої сторони ведемо на дію комбінації:
max = 294,5 кПа; min = 176,5 кПа.
Розрахунок в перерізі 3-3 (Рис. 5.4.).
Тиск під підошвою в перерізі:
Середній
тиск на ділянці а1:
кПа.
Величина згинаючого моменту в перерізі 3–3
кНм.
Необхідна площа арматури в перерізі 3–3:
см2.
Розрахунок в перерізі 4-4 (Рис. 5.4.):
Тиск під підошвою в перерізі:
кПа.
Середній
тиск на ділянці а2:
кПа.
Величина згинаючого моменту в перерізі 4–4
кНм.
Необхідна площа арматури в перерізі 4–4:
см2.
Приймаємо 14 стержнів 12 А240С з площею Аs = 14∙1,31=18,34 см2, крок стержнів 0,2 м.

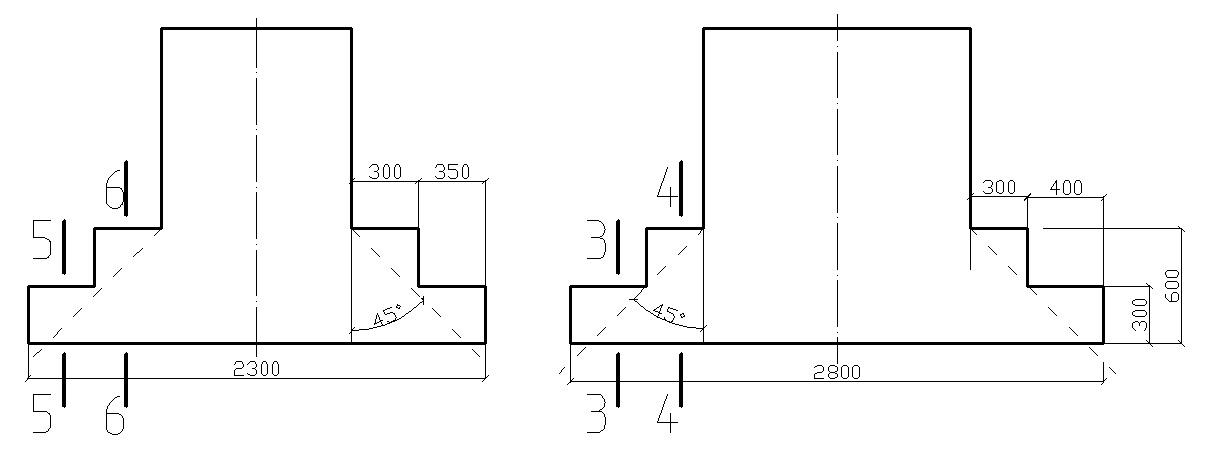

Рис.5.4. Розрахункові перерізи підошви фундаменту
5.6.2. Розрахунок в напрямку короткої сторони
Розрахунок в перерізі 5-5 (Рис. 5.4.).
Тиск під підошвою в перерізі:
кПа.
Середній
тиск на ділянці а1:
кПа.
Величина згинаючого моменту в перерізі 5–5
кНм.
Необхідна площа арматури в перерізі 5–5:
см2,
де ho1 = h1 – tз.ш. – 1,5d = 350 – 30 – 1,5 14 = 299 мм,
Розрахунок в перерізі 6–6 (Рис. 5.4.):
Тиск під підошвою в перерізі:
кПа.
Середній
тиск на ділянці а2:
кПа.
Величина згинаючого моменту в перерізі 6–6
кНм.
Необхідна площа арматури в перерізі 6–6:
см2,
Де ho2 = h2 – tз.ш. – 1,5d = 650 – 30 – 1,5 12 = 599 мм.
Приймаємо 12 стержнів 12 А240С з площею Аs = 15,72 см2, крок стержнів 0,2 м.
