2.2. Расчет плиты по предельным состояниям первой группы
2.2.1. Расчет по прочности сечения, нормального к продольной оси плиты
При расчете по прочности расчетное поперечное сечение плиты принимается тавровым с полкой в сжатой зоне (свесы полок в растянутой зоне не учитываются).
а) Расчетное сечение плиты для расчетов по первой группе предельных состояний;
б) Расчетная схема плиты.
При расчете принимается вся ширина верхней полки b’f =146 см, так как:
см,
Рисунок 2.3 — а) Расчетное сечение плиты; б) Расчетная схема и эпюры усилий.
где l – конструктивный размер плиты.
Положение границы сжатой зоны определяется согласно:
;
Где
=h-a=220-30=190мм
– рабочая высота сечения.
47,08кНм 10,35146031(190 – 0,531) =81,74106 Нмм=81,74кНм
Следовательно,
граница сжатой зоны проходит в полке,
и расчет плиты ведется как прямоугольного
сечения с размерами b`f
h,
согласно п. 3.11
Определяем значение:
Согласно [1, табл.
3.1] и [прил. 1, табл. 1.10] при m
= 0,086, =
0,09 и =
0,955. Вычисляем относительную граничную
высоту сжатой зоны
по формулам п. 3.12
.
Находим характеристики сжатой зоны
бетона
,
где
=0,85
для тяжелого бетона. Тогда:
Все
формулы оформить в едином стиле и
основным шрифтом
где
;
sc,u=500
МПа при
;
Назначаем величину
предварительного натяжения напрягаемой
арматуры sp=745МПа.
Проверяем условие (1)
:
при
=0,05sp=0,05×745=37,25МПа
Так как SP+p= 745+37,25=782,3МПаRs,ser=785МПа
SP – p=745 – 37,25=707,8МПа≥0,3 Rs,ser=0,3×785=235,5МПа
Следовательно условие (1) выполняется.
Предварительное напряжение при благоприятном влиянии, с учетом точности натяжения арматуры будет равно:
SP(1
-
)=745(1-0,1)=670,5МПа, где
=0,1
согласно п. 1.27
Значение sp вводится в расчет с коэффициентом точности натяжения арматуры sp
sp = 1 – sp = 1 – 0,1 = 0,9
где =0,1 согласно п. 1.27
Предварительное напряжение с учетом точности натяжения:
sp = 0,9 745 = 670,5 МПа.
При условии, что полные потери составляют примерно 30% начального предварительного напряжения, последнее с учетом полных потерь будет равно:
sp = 0,7 670,5 = 469,35 МПа.
По формуле:
МПа,
где sp принимается при коэффициенте sp < 1 с учетом потерь:
SR = 680 + 400 – 469,35 - 279,04 = 331,61 МПа;
Так как
= 0,09 < 0,5R
= 0,5×0,677=0,339, то согласно п. 3.7
,
коэффициент
s
выше условного предела текучести можно
принять
s
=
=1,2
Вычисляем требуемую площадь сечения растянутой арматуры по формуле:
Принимаем: 610A-V (As=471мм2)
При np=6 – количество стержней
Тогда sp = 1 – sp = 1 – 0,035 = 0,965;
МПа;
sp = 0,7 0,965 748 = 505,27 МПа;
SR = 680 + 400 – 505,27 – 385,86 = 188,87 МПа;
Проверяем условие:
Следовательно,
= 1,2 и принятая площадь арматуры остается
без изменения. Максимальное расстояние
между напрягаемыми стержнями принимается
около 600 мм, что соответствует требованию
п. 5.20 [4] при Мсгс > 0,8 М.
Перед таким заколовком
интер а после нет
2.2.2. Расчет по прочности сечения, наклонного к продольной оси плиты
Расчет прочности наклонных сечений выполняется согласно п. 3.29…3.31 [4].
Поперечная сила Q = 33,81 кН.
ql=q=12,14кН/м
Предварительно
приопорные участки плиты заармируем в
соответствии с конструктивными
требованиями п. 5.27 [4]. Для этого с каждой
стороны плиты устанавливаем по четыре
каркаса длиной l/4
с поперечными стержнями 4Вр‑I,
шаг которых s=10 см
(по п. 5.27 [4]
или
мм).
По [4, форм. 72] проверяем условие обеспечения прочности по наклонной полосе между наклонными трещинами:
Коэффициент, учитывающий влияние хомутов, w1 = 1 + 5w 1,3,
Коэффициент поперечного армирования:
;
Asw
= 0,5 см2 (44
Bp-I);
w1 = 1 + 5 7,08 0,0013 = 1,05 < 1,3.
Коэффициент b1 = 1 – b2Rb = 1 – 0,01 0,9 10,35 = 0,9, где = 0,01 для тяжелого бетона.
Q = 25,3 кН < 0,31,050,90,911,537,719100 = 210179 Н = 210,2 кН.
Следовательно, размеры поперечного сечения плиты достаточны.
Проверяем необходимость постановки расчетной поперечной арматуры из условия:
Коэффициент b3 = 0,6 для тяжелого бетона.
Проверяем условие (93) :
2,5Rbtbh0=2.5×0.81×377×190=145.1кНQ=33,81кН т.е. условие выполняется.
Проверяем условие 93 (4), принимая упрощенно Qb1=Qb,min и с=2,5; h0=2,5×0,19=0,475м.
Находим усилие обжатия от растянутой арматуры:
P=0,7spAsp=0.7×745×471=245.6кН
Вычисляем:
тогда Qb,min=
кН
Qb1 =Qb,min=47,38кН
Так как Q=Qmax – ql×c=33,81 – 12,14×0,475=28,04кН, следовательно для прочности наклонных сечений по расчету арматуры не требуется. Поперечная арматура ставится по конструктивным требованиям.

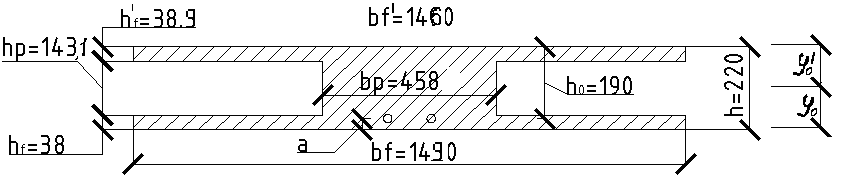

Рисунок 2.5 — Расчетное сечение плиты для расчетов по второй группе предельных состояний.
Таких пробелов не должно быть

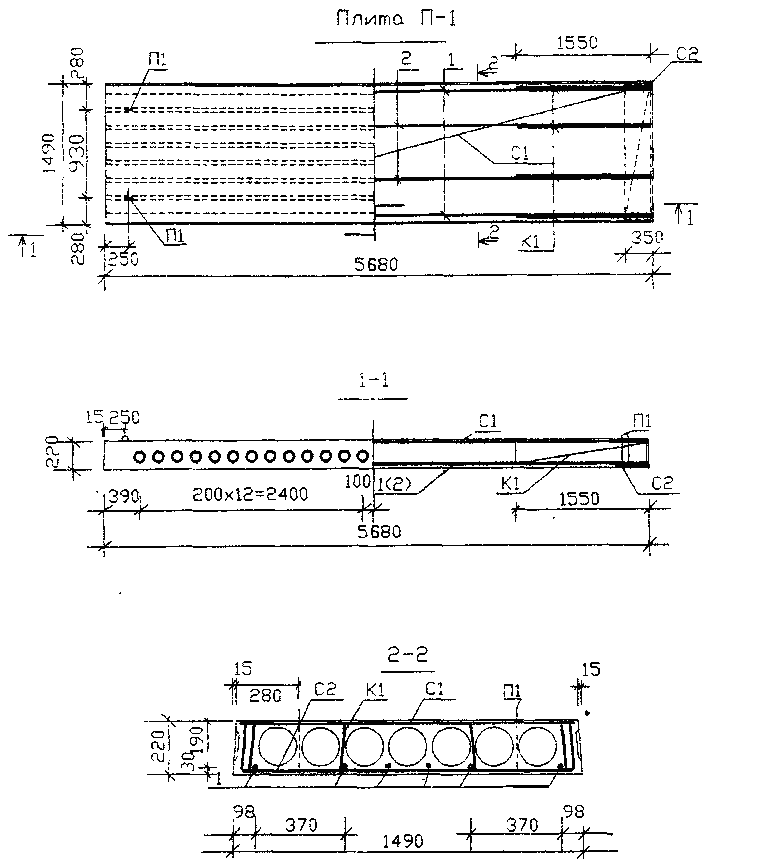

Рисунок 2.4 — Плита П-1
