1.5.11. Крыльцо
Вход в здание осуществляется через крыльцо. Крыльцом является площадка, выполненная из монолитного бетона по щебеночной подготовке толщиной 120 мм, и покрытая керамогранитом, не скользящим при намокании. Уклон крыльца от здания составляет 2% чтобы не попадали атмосферные осадки в здание при косом дожде.
1.5.12. Отмостка
По всему периметру здания устраивается отмостка шириной 1000 мм, с уклоном 2% от здания для отвода атмосферных осадков от стен здания. Отмостка состоит из бетона В7,5 и щебеночной поготовки.
1.6. Наружная и внутренняя отделка
Наружная отделка здания фасада осуществляется облицовочным керамическим кирпичом с расшивкой швов. Цоколь здания облицовывается керамогранитом. Внутренние стены оштукатуриваются. В коридорах, кладовых и производственных цехах стены отделываются керамической глазурованной плиткой на всю высоту стен. В рабочих кабинетах стены оклеиваются стеклообоями и окрашиваются акриловыми красками. В обеденном зале стены отделываются декоративной штукатуркой. На лестничной клетке стены окрашиваются акриловыми красками на всю высоты стены. Потолки подготавливаются под окраску и окрашиваются также водными составами или монтируются подвесные потолки. Лестничные марши площадки с обратной стороны отделываются аналогично потолкам. До заголовка 1 интер
1.7. Инженерное оборудование
1.7.1. Отопление
Для обеспечения благоприятных условий быта и комфорта в здании запроектирована центральная водяная система отопления. Теплоносителем является вода с параметрами 70-80°С. В качестве нагревательных приборов приняты радиаторы, установленные в нишах под окнами.
1.7.2. Водопровод
Источником хозяйственно-питьевого водоснабжения является центральный водопровод. Горячее водоснабжение осуществляется от центральной теплосети.
1.7.3. Канализация
Отвод фекальных стоков предусматривается в наружную сеть канализации.
Технологическое оборудование для приготовления пищи и мойки посуды присоединяется к канализационной сети с разрывом струи не менее 20 мм от верха приемной воронки. Для очистки производственных и сточных вод (до поступления в наружную канализационную сеть) от жиров, крахмала, мезги, песка и грязи устанавливается жироуловитель вне здания на выпуске канализационной сети.
1.7.4. Вентиляция
Обеспечение в помещениях чистоты и нормальной влажности воздуха осуществляется с помощью приточно-вытяжной вентиляции.
Системы вытяжной вентиляции разделены для следующих групп помещений:
для посетителей;
производственных;
местных отсосов от посудомоечных машин;
уборных и душевых с раздевалками;
камеры пищевых отходов;
охлаждаемых камер фруктов, овощей и зелени.
1.7.5. Водоотвод
Водоотвод с кровли осуществляется организованным способом. Атмосферные осадки по уклону кровли самотеком стекают в водосточную воронку и отводятся с помощью водосточных труб в ливневую канализационную сеть.
1.7.6. Электроснабжение
Проект рассчитан на электросети с напряжением 380/220 В. Ввод электричества в здание предусмотрен кабельный - от местной электросети. Электроосвещение осуществляется энергосберегающими лампами.
Слаботочные сети запроектированы от местных сетей. Телефонный ввод предусмотрен кабельный, под землёй от кабельной сети предприятия.
2. Строительные конструкции
2.1. Расчет и конструирование железобетонного ригеля
2.1.1. Исходные данные для проектирования
Район строительства - г. Кировск, промплощадка Кировского рудника, Юкспорское крыло
Грунт участка застройки - скальный.
Грунтовые воды отсутствуют.
Фундамент: фундаментные балки под кирпичные стены, стаканы под колонны.
Место строительства относится к ׀׀׀ Б климатическому району и характеризуется следующими данными:
— Расчетная температура наружного воздуха — (-160 С)
— Нормативная глубина промерзания грунта — 0,8 м
— Расчетная снеговая нагрузка — 1,20 кПа
— Нормативная ветровая нагрузка — 0,60 кПа
По конструктивной схеме здание является каркасным, с полным каркасом (с навесными наружными стенами). Несущая система в поперечном направлении образованна плоскими рамами, состоящими из колонн, ригелей и отдельных фундаментов. В продольном направлении поперечные рамы соединены между собой ригелями. На ригели поперечных рам опираются круглопустотные плиты перекрытий.
Пространственная жесткость каркаса обеспечивается жесткостью всех узлов рам в поперечном и продольном направлениях, то есть конструктивная схема каркаса – рамная.
Настоящим проектом предусмотрены два типа ригелей по характеру работы и расположению в схеме здания:
— ригели двуполочные для двухстороннего опирения плит перекрытий.
— ригели однополочные для одностороннего опирания плит перекрытий.
Рисунок 2.1 — Схема расположения плит перекрытия Названия рисунков не должны быть на другой странице

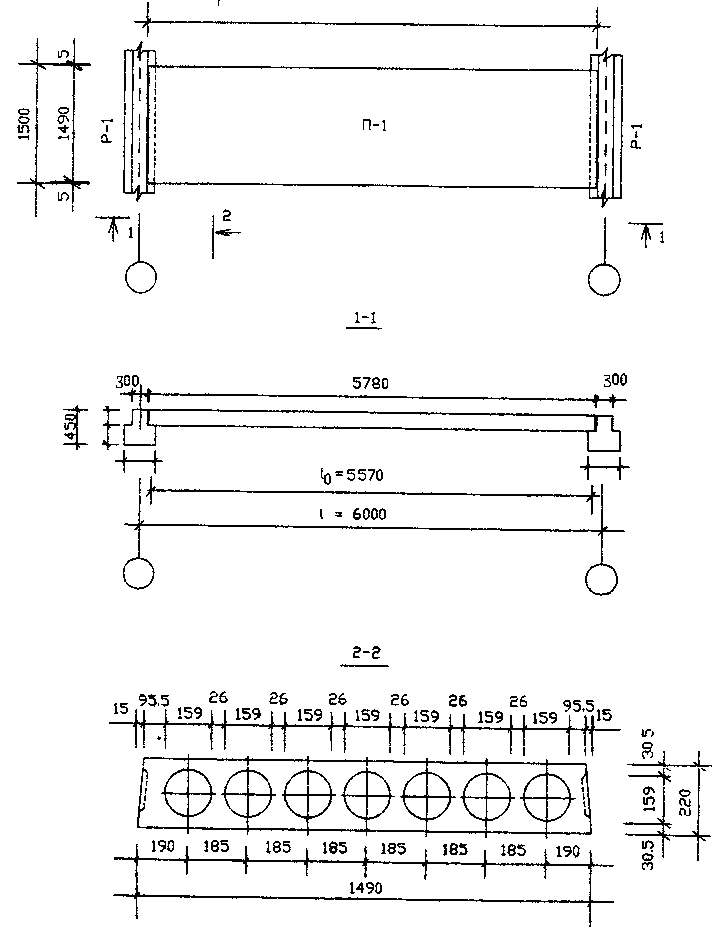

Рисунок 2.2 — Схема опирания плиты перекрытия
Расположение ригелей – продоль и поперек здания. Пространственная жесткость обеспечивается по рамной схеме. Вертикальные связи не применяются.
Поперечное сечение ригеля принято тавровое для операния плит перекрытий. Высота сечения – 650мм. Верхние приопорные зоны предусмотрены оголенными с выступающими замкнутыми хомутами. Эти зоны, после установки в них продольной рабочей арматуры ригелей, установки хомутов в узле ригель-колонна и прокладки каркасов в швах между плитами перекрытий, замоноличиваются тяжелым бетоном на мелком заполнителе класса В25.
Ригели без предварительного напряжения рабочей арматуры, выполняются в соответствии с требованиями ГОСТ 13015.0-83.
Для распределения местных нагрузок на соседние элементы и работы перекрытия в качестве жесткого диска, швы между плитами смоноличиваются тяжелым бетоном на мелком заполнителе класса В25.
Колонны каркаса сборные железобетонные, для зданий с высотой этажей 3,3м, без технического подполья. Сечение колонн – 640х640мм.
