1.5.4. Наружные стены и перегородки

В здании запроектированы стены многослойной конструкции. Толщина наружных стен определена теплотехническим расчетом (см. раздел 1.4.1 ПЗ) и принята 640 мм. Наружный слой кладки выполнен из облицовочного керамического кирпича, следующим слоем является утеплитель ПЕНОПЛЭКС СТЕНА, внутренний слой стены выполнен из красного глиняного кирпича. Кладка стен ведётся с перевязкой вертикальных швов по многорядной системе: 5 ложков, 1 тычок. Кладка ведётся из полуторного кирпича марки М150 на растворе М50. Вертикальные и горизонтальные швы выполняют с наружной стороны в подшивку, с внутренней стороны - в пустошовку. Толщина швов равна 10 мм.

Внутренние стены выполняют сплошной кладкой из рядового полнотелого кирпича, толщина которых 250 мм. Кладку ведут в пустошовку с последующей отделкой поверхностей.

Перегородки выполнены из глиняного полнотелого кирпича толщиной 120 мм.

1.5.5. Перемычки

В здании запроектированы сборные железобетонные перемычки. Подбор марок перемычек и их количество под проемы осуществляется с учетом ширины проема, толщины стены и статических нагрузок. Над проемами в несущих стенах запроектированы перемычки, состоящие из несущих и ненесущих балок, а над проемами в самонесущих стенах и перегородках запроектированы перемычки состоящие только из ненесущих балок. Над проемом через который осуществляется вход в здание запроектирована перемычка состоящая из несущих и ненесущих балок, а также одна балка марки 5ПБ с анкером, который приваривается к закладной детали козырька.

Расчет длины балок перемычек осуществляется по формуле:

Lпер. = bпроема + 2b; (1.18)

где Lпер. – длина балки перемычки, мм

bпроема – ширина проема, мм

b – величина опирания перемычки на стены, мм

Расчет количества балок для перемычки над проемом осуществляется по формуле:

n = δстен b1/b2; (1.19)

где δстен – ширина стены, мм

b1, b2 – ширина подобранных балок, мм

1.5.6. Лестничная клетка

Сборные железобетонные марши с площадками серии 1.050.1-2.

1.5.7. Плиты перекрытия и покрытия

В здании запроектированы железобетонные многопустотные плиты покрытия и перекрытия, с опиранием на наружные несущие стены здания и ригели между колоннами. Толщина плит 220 мм с круглыми пустотами диаметром 159 мм. Плиты укладываются по слою цементного раствора марки М100 и жестко крепятся к наружным несущим стенам Г-образными анкерами аз арматурной стали диаметром 6 мм. Также плиты крепятся между собой сваркой составных анкеров через монтажные петли. Анкеровка заделывается цементным раствором марки М100 толщиной в 30 мм.

Марки плит запроектированных в здании:

Таблица 1.3 Марки и размеры многопустотных плит перекрытия и покрытия

Позиция

Наименование

Длина, мм

Ширина, мм

Высота, мм

ПК1

ПК90-12-8 АтV

8980

1190

220

ПК2

ПК30-15-8 АтV

2980

1490

220

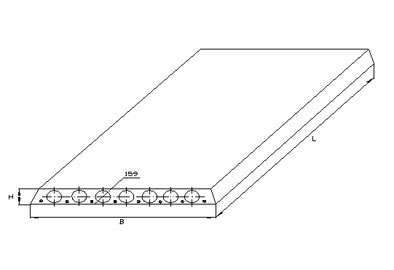

Рисунок 1.4 Многопустотная железобетонная плита

1.5.8. Окна и двери

Естественное освещение в проектируемом здании обеспечивается за счёт окон. Оконные проемы заполнены двухкамерными оконными блоками из ПВХ-профиля ГОСТ 30674-99. Конструкция окон удовлетворяет теплотехническим и звукоизоляционным требованиям. Окна обеспечивают необходимую освещенность и вентиляцию помещений. Оконные блоки состоят из оконных профилей, двухкамерных стеклопакетов, подоконных досок и наружного слива. блоки заделывают в стены наглухо. Между коробкой и стеной прокладывают изоляционный слой Техноэласт ЭПП. Коробку закрепляют в проеме монтажными шурупами, которые завинчиваются в антисептированные деревянные пробки, заложенные в стены в процессе кладки. Щели между коробкой и проемом заделывают строительной монтажной пеной. Подоконник спроектирован ПВХ. Нижний наружный откос закрывают оцинкованной сталью с обязательной установкой гидроизоляционного слоя.

В здании запроектированы следующие окна:

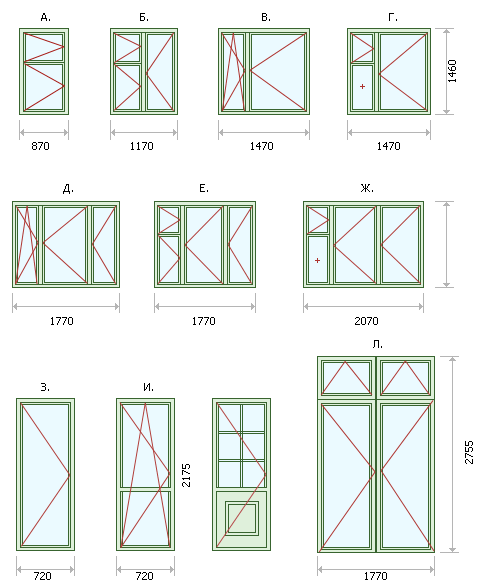

Конструкция оконных блоков 15М это убрать в название рисунка

Рисунок 1.8 Марки и размеры оконных блоков и проемов

Дверные проемы заполняются дверными блоками. Дверные блоки состоят из дверных коробок, укрепленных в дверном проеме, и полотен, навешиваемых на дверную коробку. Дверные коробки наглухо заделываются в проеме стены. Установка дверных блоков аналогична установке оконных блоков.

В здании запроектированы следующие двери:

Конструкция однопольных дверных блоков размером 22-7

Рисунок 1.5 Марки размеры дверных блоков и проемов Не понятна нумерация рисунков в обратную сторону
