Введение Заголовки разделов прописными буквами их всего 10

В дипломном проекте запроектирована столовая на 140 посадочных мест, размеры в плане 30х24 м. Здание расположено на промплощадке Кировского рудника (Юкспорское крыло) ОАО «Апатит». На первом этаже здания расположены банкетный зал и служебные помещения, на втором этаже расположены цеха столовой и обеденный зал на 140 мест.

Данный проект на данный момент времени является актуальным, так как имеющаяся столовая, расположенная в АБК Юкспорского крыла, не отвечает современным требованиям норм для предприятий общественного питания.

Проект представляет собой графическую часть, состоящую из альбома чертежей формата А3 и пояснительной записки общим объемом 100 страниц и состоящей из следующих частей:

1. Архитектурно-планировочные решения;

2. Расчётно-конструктивная часть;

3. Организация и технология строительства;

4. Сметно-экономический раздел;

5. Безопасность жизнедеятельности.

1. Архитектурно-планировочные решения

1.1. Исходные данные для строительства

Район строительства - г. Кировск, промплощадка Кировского рудника, Юкспорское крыло

Грунт участка застройки - скальный.

Грунтовые воды отсутствуют.

Фундамент: фундаментные балки под кирпичные стены, стаканы под колонны.

Стены наружные: кирпичные, δ = 640 мм.

Перегородки: кирпичные, δ = 120 мм.

Толщина парапета, δ = 380 мм.

Перекрытия - сборные ж/б многопустотные плиты.

Крыша - совмещенная невентилируемая.

Кровля - рулонная.

Утеплитель - ПЕНОПЛЭКС.

Количество этажей 2.

Высота этажа Hэт = 3,3 м.

Планировочная отметка: -0,150 м.

Отметка нижней части подошвы фундамента: -2,400 м.

1.2. Объемно-планировочные решения ( с новой страницы начинать не надо)

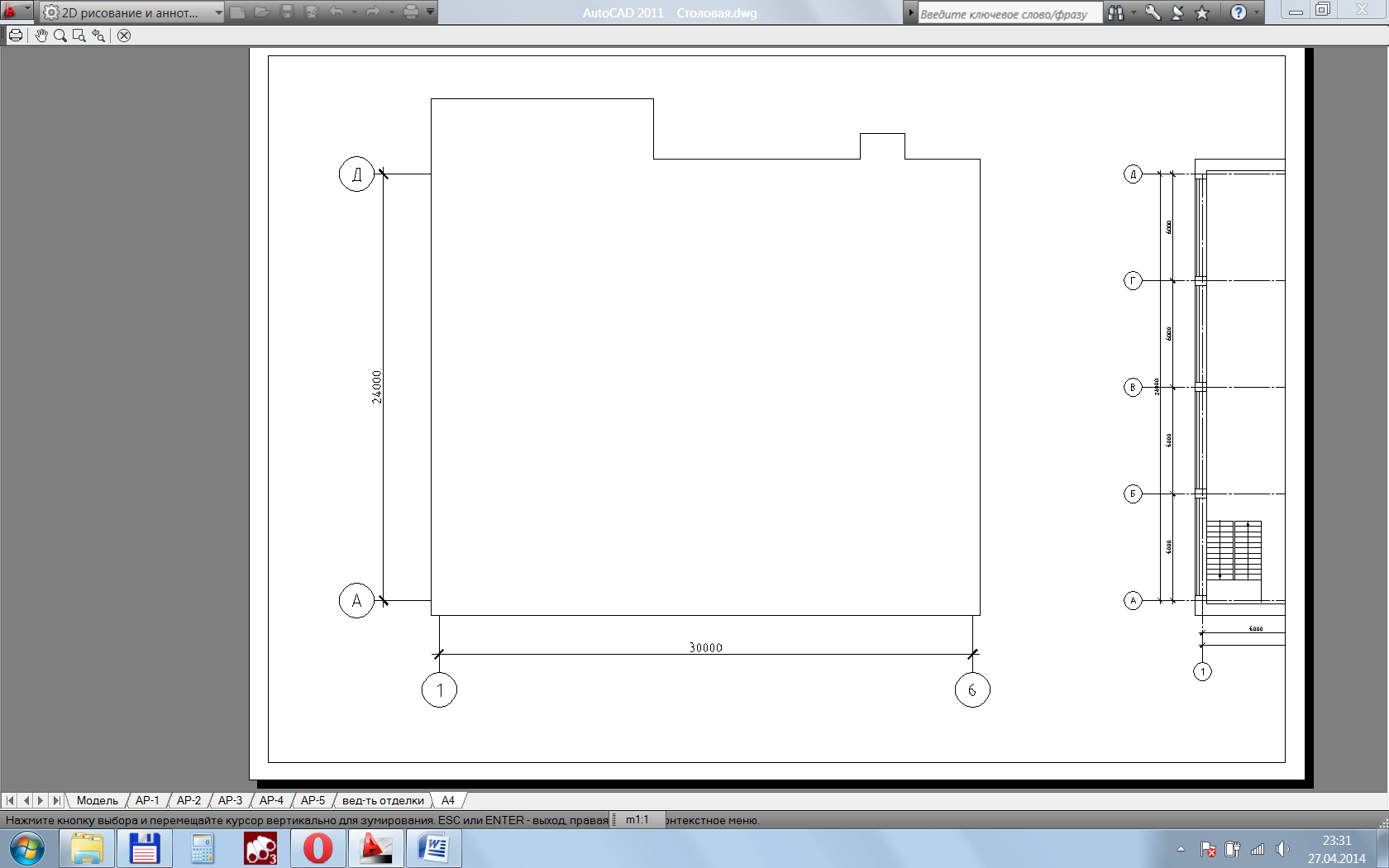

Рисунок 1.1 Схема здания

Проектируемое здание двухэтажное, с наружными несущими стенами. Размеры по осям 1-6 30,88 м, по осям А-Д 25,68 м. Высота этажа - 3,3 м. Высота здания от планировочной отметки до уровня парапета составляет 7,550 м. Эвакуация людей при пожаре и стихийных бедствиях, производится через пожарные эвакуационные пути (эвакуационные лестницы и выходы).

1.2.1. Подсчет площади застройки и строительного объема здания

Определение площади застройки здания А_з, м²:

А_з = 25,68 · 30,88 + 3,45·15,31 = 842,73 м².

Подсчет строительного объема здания Vз, м³:

Vнадз.=Аз* Н₁ ; (1.3)

где А_з - площадь застройки здания, м²

Н₁ – высота здания, м.

Vнадз.=790,8*10,15=8026,6 м³

Vподз.=Аз* Н₂; (1.4)

где Аз – площадь застройки здания, м²

Н₂ – высота от подошвы фундамента до планировочной отметки, м

Vподз.=790,8*2,25=1779,3 м³

Vз=8026,6+1779,3=9805,9 м³

1.2.2. Экспликация помещений (а это подвисающий заголовокэто с новой за ним должно быть 2 строки и более)

Таблица 1.1 - Экспликация помещений (весь жир убрать) Таблицу сделать 12 шрифтом

№ помещения	Наименование помещения	Общая площадь, м2
1 этаж
101	Тамбур	5,2
102	Вестибюль	61,5
103	Умывальная	12,0
104	Туалет	6,6
105	Туалет	7,5
106	Подсобное помещение	16,1
107	Электрощитовая	11,5
108	Кладовая консервации	12,8
109	Кладовая бакалеи	14,3
110	Коридор	13,5
111	Кладовая сухих продуктов	18,4
112	Помещение холодильных камер	35,9
113	Коридор	49,4
114	Тамбур	3,1
115	Загрузочная	17,5
116	Коридор	27,3
117	Кладовая овощей	22,4
118	Овощной цех	30,3
119	Моечная яиц	9,5
120	Кладовая	10,4
121	Коридор	4,2
122	Кладовая сухих продуктов	7,0
123	Комната уборочного инвентаря	5,4
124	Коридор	25,9
125	Лестничная клетка	14,3
126	Тамбур	2,4
127	Комната приема пищи персонала	8,2
128	Раздевалка мужская	8,6
129	Прихожая душевой	1,1
130	Душевая	0,8
131	Коридор	9,9
132	Мусороприемная камера	6,7
133	Туалет	1,9
134	Туалет	6,9
135	Бухгалтерия	13,2
136	Раздевалка женская	18,2
137	Прихожая душевой	0,8
138	Душевая	0,8
139	Душевая	0,8
140	Прихожая душевой	0,8
141	Постирочная	33,5
142	Теплоцентр	69,7
143	Банкетный зал	67,5
144	Тамбур	5,1
2 этаж
201	Обеденный зал	401,5
202	Горячий цех	82,3
203	Холодный цех	21,1
204	Выпечной цех	18,1
205	Мясной цех	17,8
206	Коридор	14,9
207	Моечная кухонной посуды	12,0
208	Моечная столовой посуды	26,9
209	Коридор	23,1
210	Лестничная клетка	14,3
211	Венткамера	18,9
212	Кабинет зав. производством	13,6
213	Кладовая суточного запаса	10,5
Технический этаж
301	Машинное отделение лифта	18,7
302	Венткамера	15,4
303	Технический коридор	10,1

Общая площадь помещений 1 этажа: 698,9 м².

Общая площадь помещений 2 этажа: 675,0 м².

Общая площадь помещений технического этажа: 44,2 м².

Общая площадь А_общ., м²:

А_{общ .}= 698,9 + 675 + 44,2 = 1418,1 м².
