3 Разработка комплектов лекал изделия для рекомендуемой группы размеров и ростов в сапр «Novo-cut».

Техническое размножение в системе автоматизированного проектирования САПР «Novo-cut»основана на принципе полного быстрого и точного перепостроения чертежа и соответствующих лекал конструкции на новый размеро-рост. Для этого требуется проверить наличие в информационной библиотеке необходимых алгоритмов, содержащих размерные характеристики желаемых типов фигур. Для этого выполняются следующие команды: «Модель-открыть» и производится поиск той модели, в которой ведутся проектные работы. Далее выполняются команды «Модель-деталь-открыть» и выделяется любая деталь из того перечня деталей, которые разработаны на основной типовой размер и требуют выполнения градации лекал. Именно на этом этапе производится оценка имеющихся фондов библиотеки данных. Для ситуации, когда вы работаете с основным размером, а библиотека данные не содержит необходимых алгоритмов новых типовых фигур, выполняются команды: «Модель-Размер-Открыть» (Рис.4.1)

Рисунок 4.1 – Рабочий интерфейс на этапе активизации алгоритма конструирования для смены размеров

В раскрывшемся окне весь текст подлежит при необходимости корректировке. В данном случае она нужна для веления новой размерной характеристики для последующей многократной автоматической градации лекал. Просматривая текст в первом разделе алгоритма «Размерные признаки» с клавиатуры выполняют замену указанных характеристик на следующих интересующий размер. После полной замены величин (использовать в качестве источника для этого ГОСТ или ОСТ), выполнить следующие команды: «Файл- Сохранить как» и дать имя файлу, указав типовой способ фиксирования размеро-роста изделия (например, 170-92-96). Таким же образом выполняется введение следующей группы размерных характеристик и снова согхраняется подговым размером. В результате создан архив информационных ресурсов для выполнения автоматической градации лекал. Для этого произвести следующие действия «Модель-Деталь-Открыть» и указать деталь с одновременной пометкой сразу нескольких интересующих размеров изделия (мышью двойным щелчком). На экране появятся чертежи совмещенных лекал на ряд открытых размеро-ростов, как представлено на рис.4.2.

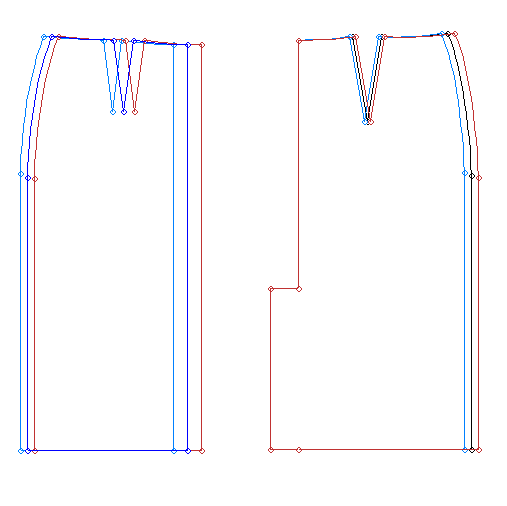

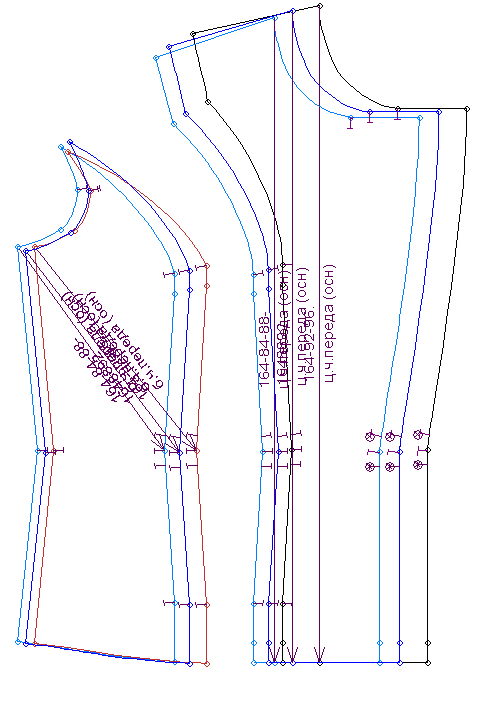

Рисунок 4.2 – Примеры схем автоматизированной градации лекал в САПР «Novo-cut»

4 Анализ результатов градации и подготовка информации для технической документации

В рамках автоматизированного проектирования одежды в качестве анализа результатов градации рассматривается проверка сопряженности срезов в совмещаемых деталях. Результаты этой работы имеют практическую ценность не только в качестве проверочного этапа и получения обобщенного вывода, но и для подготовки информации для создания технической документации на новое изделия и, в частности, для создания технического описания на образец.

Для этого следует проработать и заполнить специальную таблицу, которая в последующем станет одной из технической документации.

Таблица 4.1 – Длина монтируемых срезов деталей

Наименование монтируемого среза	Размеро-рост
	170/92	176/92	170/96	176/96	И т.д.
Боковой спинки
Боковой переда
И т.д.

Используя функциональные возможности САПРО существует способ быстрого и точного анализа длины срезов. Для этого используется функция «измерить контур», расположенная на первой странице команд в нижней части рабочего экрана. (рис.4.3)

38 – измерить контур (выполнять с пометкой «померить»), результаты измерений появляются на рабочем поле экрана и являются временными.

Рисунок 4.3 – Функциональная команда измерения контура срезов лекал и деталей
