Лекция 2 -Командные функции сапр план

1 Основные командные функции САПР «Novo-cut» для автоматизированного конструктивного моделирования:

1.1 Открытие модели

1.2 Копирование деталей

1.1 Открытие модели

Для получения информации о наличии в базе данных подходящих для поставленной задачи файлов, хранящих графические объекты с чертежами и алгоритмами необходимых изделия, следует просмотреть библиотеку данных. Для этого выполняются следующие команды:

«Управление – Область»

Д алее просматриваются с помощью мыши, имеющиеся в библиотеке наименования информационных ресурсов. Следует руководствоваться выбором ресурсов по признаку ассортимента, поло-возрастной группы, методики конструирования, группы изделия.

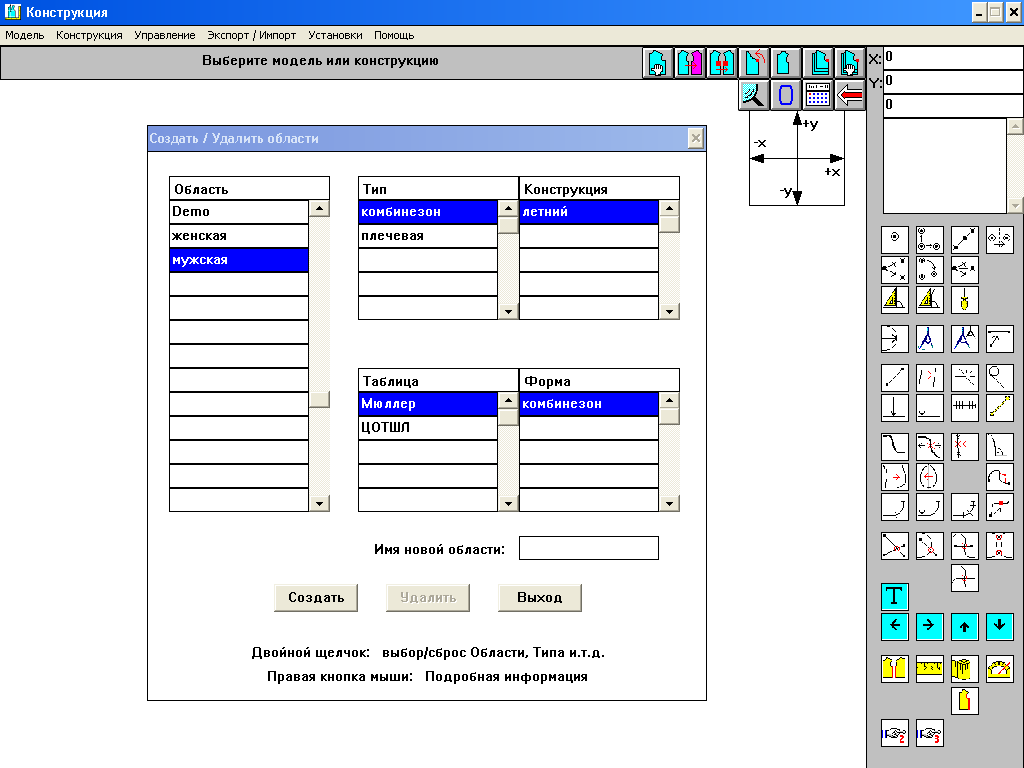

Рисунок 2.1 – Анализ информационных ресурсов в САПР «Novo-cut»

После анализа имеющейся информации, сделав выбор наиболее подходящей по основным показателям конструкции, выполняется контрольный просмотр содержания данного информационного объекта и дальнейшее его копирование под свое рабочее имя, в случае, если все составляющие выбранной конструкции-прототипа пользователя устраивают. Для этого выполните следующие команды:

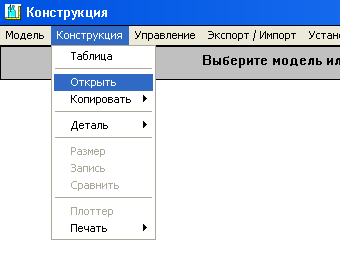

«Конструкция – Открыть» (см.рис.2.2)

В открывшемся окне снова выделите тот путь поиска интересующей вас конструкции, чтобы вынести ее в активное состояние для дальнейшего просмотра. (рис.2.3)

Рисунок 2.2 – Рабочий интерфейс для выполнения команды открытия интересующей конструкции изделия

Рисунок 2.3 – Открытие в активный режим интересующий

файл конструкции

Для получения изображения на экране непосредственно самого чертежа БК, который необходимо оценить на действительное соответствие установленным требованиям, необходимо выполнить следующие команды:

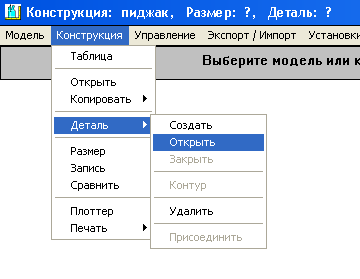

«Конструкция – Деталь – Открыть»

( и выбрать деталь БК, указывая на нее мышью слева от строки в наименованием детали), как представлено на рис. 2.4 и 2.5.

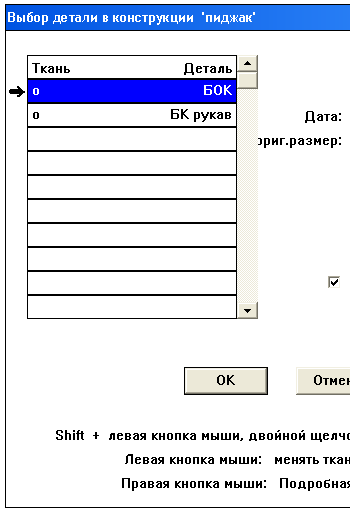

Рисунок 2.4 – Открытие нужной детали на экран

Работать можно как архивом данных по методике ЕМКО СЭВ, на примере которой был представлен фрагмент алгоритма построения конструкции, так и с методикой ЦОТШЛ, на базе которой был выбран данный пиджак в качестве основы для дальнейшего конструктивного моделирования.

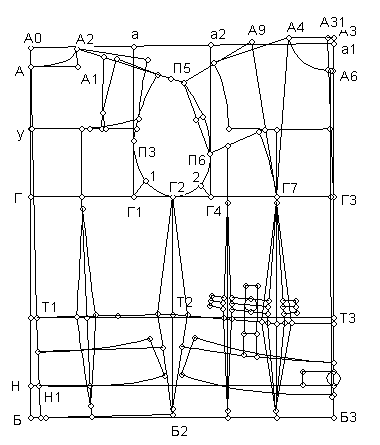

Рисунок 2.5 – Рабочий интерфейс в САПР «Novo-cut» при выводе на экран активной детали (части) чертежа

1.2 Копирование деталей

Убедившись, что это именно та основа, которая необходима для дальнейшей работы, требуется выполнить следующие команды:

«Конструкция – Копировать – Все детали» (см.рис.2.6).

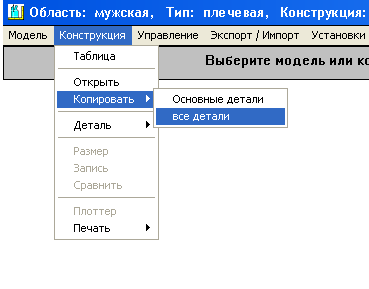

Рисунок 2.6 – Порядок копирования конструкции изделия

В активном пустом окне в правой нижней части экрана ввести имя новой конструкции, которое вам будет удобно для работы. Ограничений по выбору стиля имени файла нет. Размер ограничен 20 знаками. В учебных целях рекомендуется использовать фамилию проектировщика или кодированный номер текущей конструкции.

Далее выполняется повторная процедура открытия главной детали конструкции на экран, и можно приступать к работе по выполнению процедур технического моделирования изделия.

Для выполнения процедур технического моделирования 1 вида наиболее актуальными можно считать команды первой страницы команд, расшифровка которых представлена ниже в сочетании с рис. 2.7.

• ПЕРВУЮ КНОПКУ КОМАНД НА ПЕРВОЙ СТРАНИЦЕ ЖЕЛАТЕЛЬНО НЕ ИСПОЛЬЗОВАТЬ В РАБОТЕ, ТАК КАК В ДАЛЬНЕЙШЕМ, ТОЧКА, РАСПОЛОЖЕННАЯ В ПОЛЕ ЧЕРТЕЖА ИНТУИТИВНО, БЕЗ ФОРМАЛИЗАЦИИ СВЯЗЕЙ МЕЖДУ СОСЕДНИМИ ТОЧКАМИ, ПРИВЕДЕТ К ЗНАЧИТЕЛЬНЫМ ОШИБКАМ В ПРОЦЕССЕ ГРАДАЦИИ ЛЕКАЛ.

• ВСЕ КОММЕНТАРИИ И НЕОБХОДИМЫЕ ДАННЫЕ ДЛЯ ВЫПОЛНЕНИЯ КОМАНД ВСЕГДА ПРЕДСТАВЛЕНА В ВЕРХНЕЙ ЦЕНТРАЛЬНОЙ ЧАСТИ ЭКРАНА В СООТВЕТСТВИИ С ВЫБРАННОЙ АКТИВНОЙ КОМАНДОЙ!

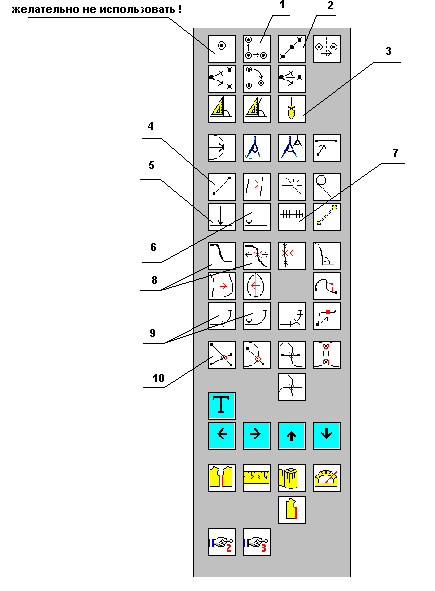

Рисунок 2.7 –Основные управляющие команды операций конструктивного моделирования первого вида

1 – точка (x-y-направление); называют «точка в системе координат». Позволяет получить новые точки чертежа относительно исходной (точки референции) в направлении и на расстоянии, определяемом в классическом декартовом представлении: величина в миллиметрах по Х и по У. Величины вводятся в правом верхнем поле экрана. Точку референции указывать мышью на поле экрана.

2– точка (в определенном направлении); выполняет постановку новой точки, исходя из стартового положения (от точки референции в направлении другой точки). Новая точка может быть получена как на прямой, так и в пространстве. Например, требуется определить место расположения точки, через которую будет проходить новый рельеф по линии плеча. Вам необходимо из точки основания шеи сбоку в направлении плечевой точки отложить нужную величину.

3 – лот; эта команда работает по принципу перпендикуляра.

4 – прямая; проходит через две узловые точки.

5 – делить линию пополам;

6 – n-часть линии; от точки референции можно отложить 3ю, 4ю или другую часть. Например, вам требуется расположить кокетку по спинке на 1/3 от ростка по средней линии спинки. В этом случае n=3.

7 – делить линию на «n» частей; например, требуется отметить точки размещения петель и пуговиц. В этом случае необходимо иметь верхнюю точку и нижнюю, а между ними выполнить разбивку, где n=количество петель-1.

8 – кривая и двигать кривую.

9 – делить кривую пополам и n-часть кривой.

10 – пересечение прямых и др.

Для выполнения процедур технического моделирования 2 и 3 вида наиболее актуальными можно считать команды, которые представлены на рис. 2.11.

11 – вращение точки на угол и на мм; в этом случае строится новая точка относительно точки референции с учетом поворота от старой на определенную величину.

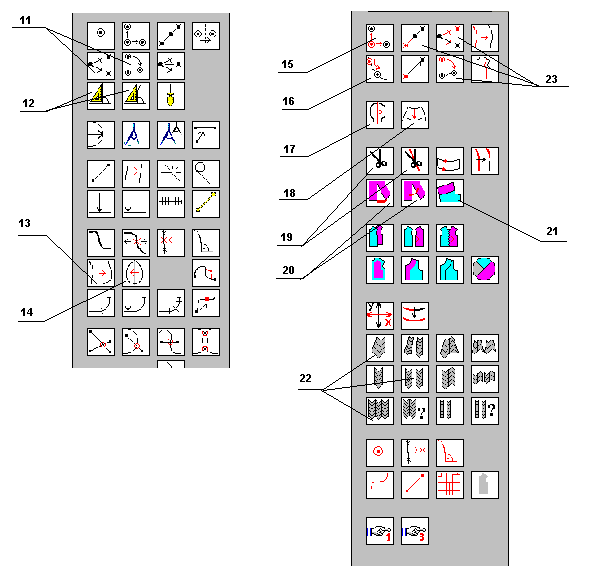

Рисунок 2.11 - Основные управляющие команды операций конструктивного моделирования второго и третьего вида

12 – точка вертикаль к линии и точка вертикально к кривой; такая команда необходима для применения метода перпендикуляров при переносе вытачек и в других случаях.

13 – скопировать кривую; важная команда, когда вам требуется перенести вид имеющейся кривой в другое новое место.

14,17 – отразить кривую,контур; работает по принципу зеркального отображения относительно оси симметрии.

15 – переместить точку в системе координат; команды, графическое изображение которых представлено в черно-красном сочетании, уже не создают новых точек, а переносят имеющиеся точки в новое положение.

16 – переместить точку на кривой (на определенное расстояние).

18 – контур параллельно; часто используемая в моделировании конструкции функция параллельного переноса имеющихся линий.

19 – резать расстояние между точками и имеющийся контур; важно при выполнении конических расширений.

20 – коническое расширение; одна из самых распространенных функций моделирования.

21 – соединить; то есть команда склеивания отрезанных частей деталей по контуру новых сочетаемых срезов.

22 – различные виды образования складок.

2 3 – вращение точки; меняется положение точек относительно исходных, важная команда при модификации положений опорных точек после примерки макета. Пример чертежа женской куртки представлен на рис.2.8.

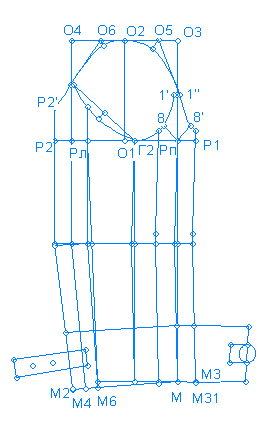

Рисунок 2.8 – Чертежи основных деталей модельной конструкции женской куртки

ЛЕКЦИЯ 3 -Проектно-конструкторская документация

ПЛАН

1. (ПКД): основные понятия, назначение, содержание, требования, характеристики

2. Комплект лекал как основа ПКД

3. Особенности разработки ПКД в условиях САПРО

4 Создание лекал в САПР «Novo-cut»

1. ПКД: основные понятия, назначение, содержание, требования, характеристики

Подготовка производства является одним из наиболее важных этапов производственного процесса, т.к. именно на этом этапе закладываются основы высокого качества изделия и предопределяется эффективность производства. [11]

Применение средств автоматизации позволяет проводить сложные многовариантные исследования и расчеты новых моделей изделий, быстро вносить изменения в проект на любой стадии его разработки. Это относится как к проектированию одежды в условиях массового производства, так и к предприятиям сервиса. В отличие от массового производства, швейные предприятия сервиса характеризуются оперативной готовностью к внедрению новой моды, изготовлению изделий различных видов сложности, из разных материалов, в соответствии с требованиями заказчиков.

Основное значение конструкторско-технологической подготовки производства (КТПП) заключается в установлении системы организации и управления процессом подготовки производства к изготовлению одежды модного направления, к внедрению новой моды. КТПП включает в себя разработку проектно-конструкторской документации (ПКД) на новую модель одежды.

ПКД состоит из:

• Комплекта лекал всех деталей конструкции изделия;

• Технического описания (ТО);

• Образца модели, утвержденного художественно-техническим советом предприятия.

Состав и объем конструкторской документации для проектирования новых моделей определяется типом производства и видом оказываемых населению услуг. На предприятиях сферы сервиса одежду изготавливают мелкими сериями, по образцам и в виде индивидуальных заказов.

Проектирование изделий промышленного производства осуществляется на типовые фигуры, представленные в государственных и отраслевых стандартах, и включенные в действующую размерную типологию [12].

Вся конструкторская документация разрабатывается с учетом всех видов стандартов: ГОСТ, ОСТ, РСТ, СТП.

ГОСТы предусматривают термины и определения на изделия, детали, технологию обработки, измерения фигур, дефекты, методу контроля качества, допуски и систему показателей качества.

ОСТы определяют НТД на швейные изделия и технические тре­бования к качеству одежды различного ассортимента.

РСТ устанавливают технические требования к качеству одежды одного или нескольких сходных видов изделий для предприятий республиканского значения.

СТП определяют порядок КПП и ТПП, порядок планирования производственной программы на промышленных предприятиях. Они конкретизируют технические требования к качеству кроя, вы­полнению швов, обработке деталей и узлов, контролю качества. СТП разрабатываются предприятиями с учетом требований ГОСТ ОСТ, РСТ.

Конструкторскую документацию (КД) на швейные изделия в соответствии со стандартами ЕСКД можно разделить на графическую и текстовую.. В ней дается необхо­димая информация для разработки, изготовления и контроля каче­ства проектируемого изделии.

В зависимости от стадии разработки документация подразделя­ется на проектную и рабочую. К проектной документации относится документы, разрабатываемые на стадиях технического задания, тех­нического предложения, эскизного и технического проектов. К ра­бочей документации относится документы, предназначенные для использования в технологических процессах производства.

Конструкторская документация для проектирования одежды на индивидуального потребителя разрабатывается в виде перспективных базовых конструкции, базовой конструкции на модель текущей моды, универсальной базовой конструкции на группу моделей текущей моды. Конструкторская документация на изделия для массового производства разрабатывается в виде универсальной модельной конструкции

Перспективные базовые конструкции (ПБК) разрабатываются в остромодной силуэтной форме, в одном размере, росте. В основе лежит модель, выполненная на демонстратора и утвержденная на художественном совете предприятия.

В состав конструкторской документации, необходимой для про­ектирования изделий на индивидуального потребителя, входят ком­плект лекал базовых (универсальных базовых) конструкций и техни­ческое описание на лекала базовых конструкций (ЛБК).

Базовые конструкции (БК.) разрабатываются на изделия спокой­ных, умеренных форм, пользующихся наибольшим спросом среди населения. Базой является модель одной силуэтной формы, одного покроя.
