Введение
Настоящее учебно-методическое пособие ставит целью углубленное изучение раздела «Инженерные системы водоотведения» в составе дисциплины «Инженерные системы водоснабжения и водоотведения» в процессе курсового и дипломного проектирования.
В пособии приведены исходные данные и даны рекомендации по выполнению курсовой работы «Расчет и проектирование водоотводящих сетей населенного места» на примере использования полной раздельной системы канализации, как наиболее распространенной на практике. Для наглядности приведены примеры по определению расчетных расходов, гидравлическому расчету водоотводящей сети и дюкера.
С учетом необходимости рассмотрения в процессе дипломного проектирования вопросов водоснабжения и водоотведения, в пособии собое внимание уделено конструированию производственно-бытовой сети, расчету и проектированию дождевой сети, полураздельной и общесплавной системы канализации.
В пособии изложены основы теории расчета сетей, приведены формы расчетных ведомостей и таблиц, которые являются общими для проектирования раздельной, полураздельной и общесплавной систем канализации.
Пособие подготовлено вместо методических указаний аналогичного наименования (1995 г.), является переработанным, дополнено справочными материалами, составлено в соответствии с рабочей программой читаемого курса дисциплины, в нем учтены разработки кафедры канализации СПбГУАиС и требования нормативно-проектной документации.
Содержание работы и порядок ее выполнения
Целью выполняемой студентами работы является расчет и проектирование водоотводящей сети населенного места. Работа выполняется следующими этапами.

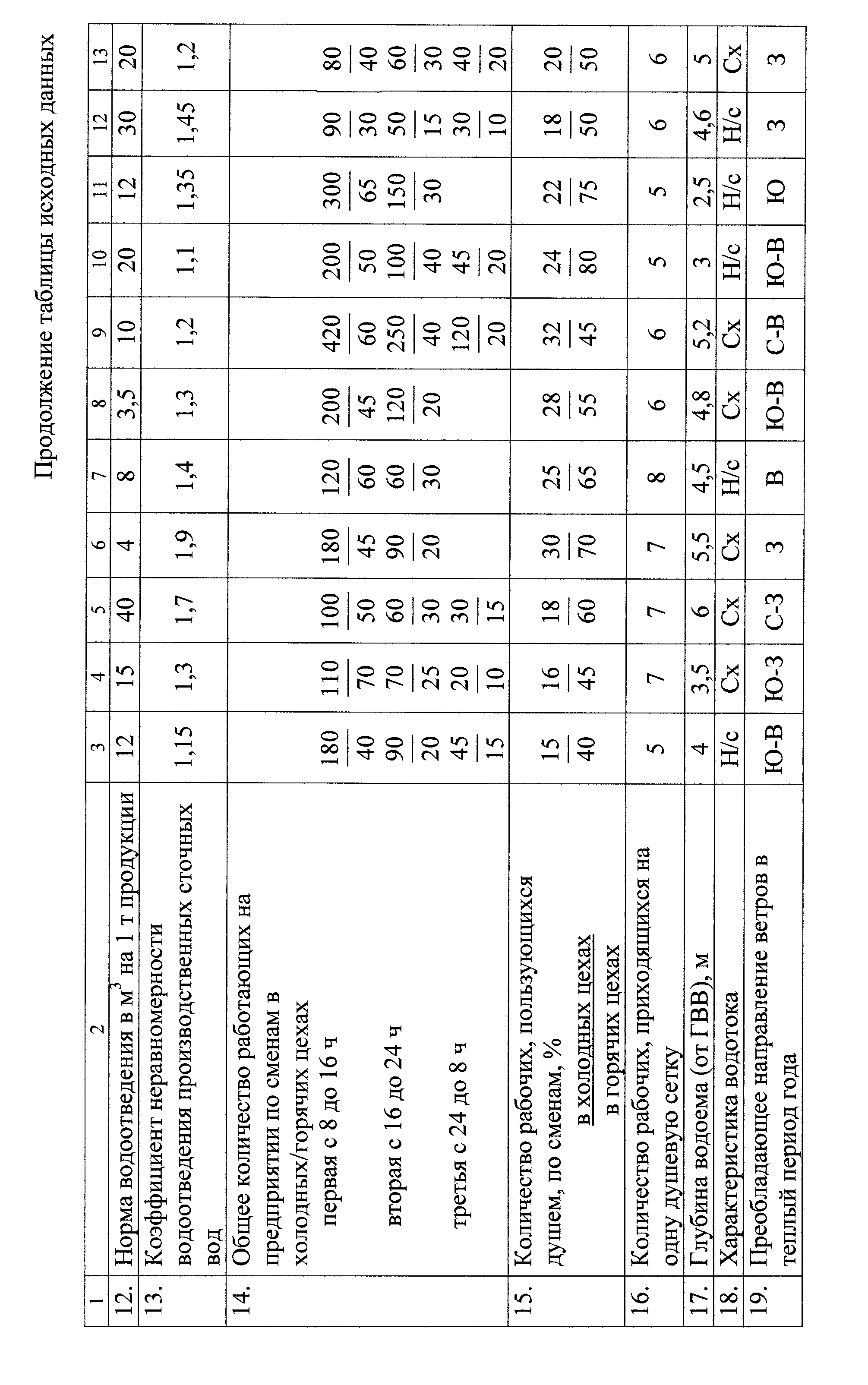

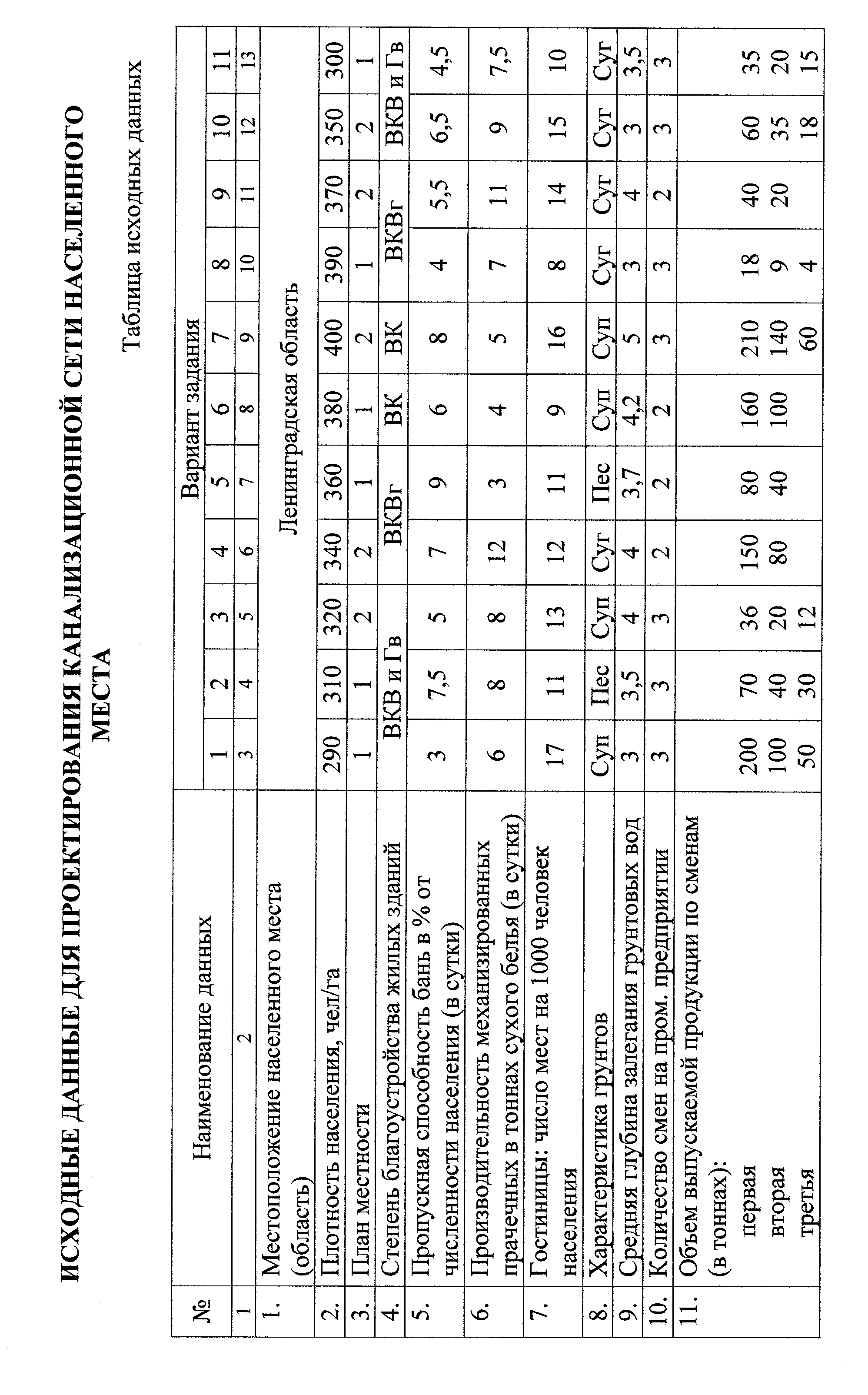

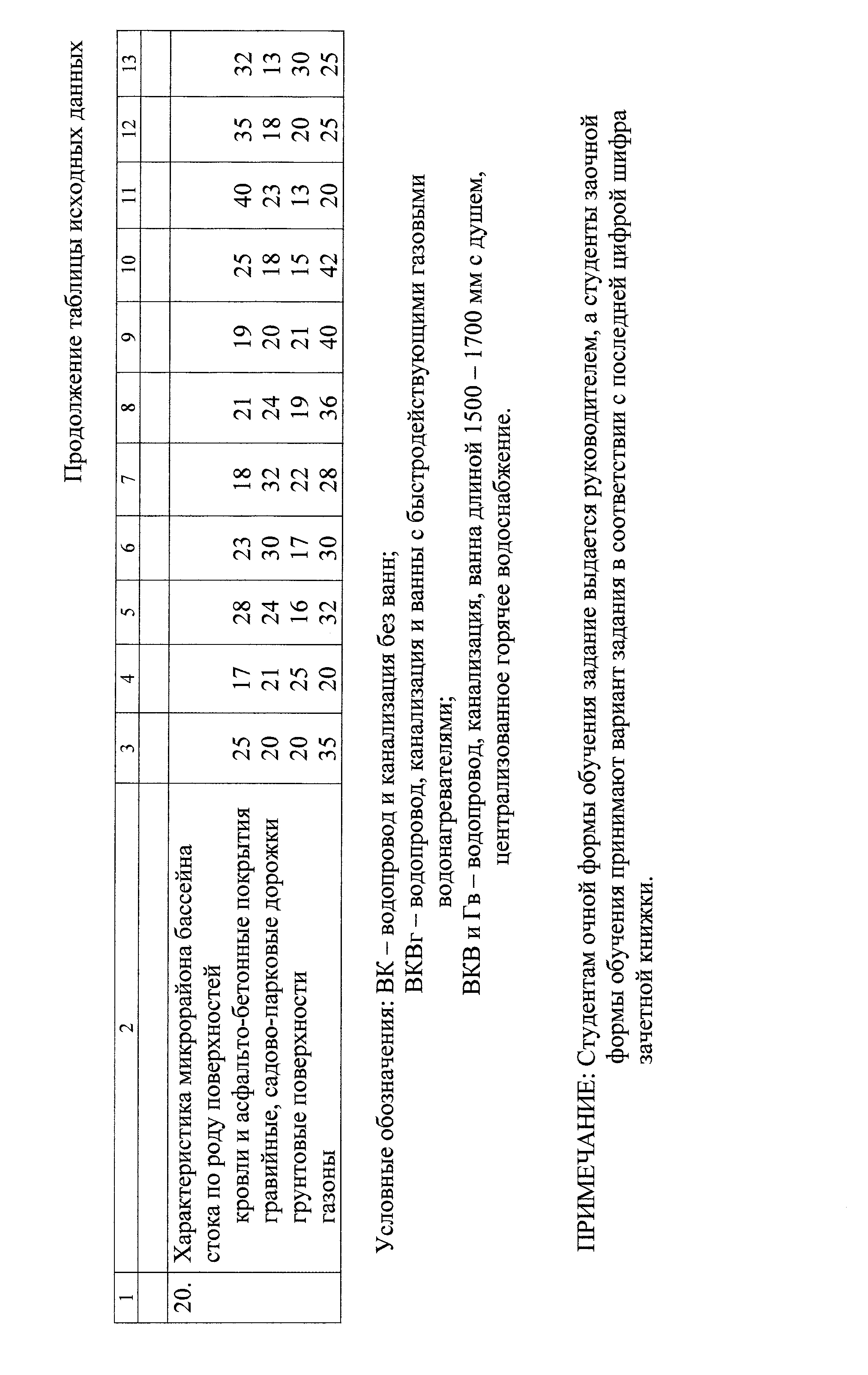

На плане населенного места в масштабе 1:10000 (по заданию из Приложения 3) необходимо произвести трассировку канализационной сети, обосновать выбор схемы и системы канализации, расположение ее элементов:
площадки очистных сооружений;
дюкеров;
насосных станций;
выпусков дождевой сети;
разделительных камер;
ливнеспусков (для полураздельной системы канализации).
Определяется число жителей населенного места (города) и количество объектов хозяйственно-бытового назначения с сосредоточенным сбросом сточных вод.
Определяются расчетные расходы производственно-бытовой сети. Вычисление сосредоточенных расходов производственно-бытовой сети производится для:
жилых зданий – расходы бытовых сточных вод с площадей стока (от постоянно проживающего населения);
бань, прачечных, предприятий общественного питания – расходы сточных вод, входящие в общую норму водоотведения;
гостиниц, мотелей, гаражей и других объектов– расходы, не входящие в норму водоотведения, но поступающие в сеть из зоны жилой застройки населенного места (города);
промышленных предприятий – расходы, определяемые как сумма расходов производственных (технологических) и бытовых сточных вод для смен (или часа смены) с максимальным объемом выпуска продукции и числом работающих.
Результаты расчета расходов для главного коллектора и на расчетных участках сети записываются в отдельную ведомость.
Выполняется гидравлический расчет производственно-бытовой сети, строится продольный профиль главного коллектора канализационной сети и производится конструирование сети.
Проводится гидравлический расчет дюкера, перепадного колодца, выпуска или разделительной камеры (в случае применения полураздельной системы канализации) – по согласованию с руководителем.
Определяется приток производственно-бытовых сточных вод на главную насосную станцию по часам суток. Результаты заносятся в ведомость, на основании которой строится график изменения суммарных расходов воды.
Определяются расчетная интенсивность дождя, его расчетные расходы и выполняется гидравлический расчет дождевой сети, строится продольный профиль дождевого коллектора и производится конструирование сети.
В заключение необходимо дать описание применяемых материалов труб, стыковых соединений, способов гидроизоляции, конструктивных элементов колодцев, камер и прочих элементов, обосновать их применение.
