Цифровое устройство управления
Управление CSN осуществляется цифровым управляющим устройством (UCN), которое также выполняет основные коммутационные функции. Оно стыкует CSN с ОСВ283 по стандартным 2 Мбит/с ИКМ- трактам. Функции управления и коммутации выполняются главным образом двумя модулями (UCX), функционирующими в активном/резервном режиме.
Функции
Блок абонентского доступа (CSN) поддерживает следующие типы линий, которые подсоединяются к местным (CNL) или выносным (CNE) цифровым концентраторам :
Аналоговые линии:
Подключение линий и подача питания.
Контроль состояния шлейфа.
Передача на ОСВ283 всей абонентской сигнализации (снятие трубки, цифры адреса и т.п.).
Передача абоненту всех сигналов от ОСВ283 (счетные импульсы, команды реверса батареи и т.п.).
Нахождение путей для входящих и исходящих вызовов.
Аналого-цифровое преобразование посредством АЦП в каждой линии.
Сбор информации наблюдения трафика.
Индивидуальное тестирование линий и абонентских комплектов и обнаружение сбоев.
Включение резервного абонентского комплекта в случае неисправности того или иного абонентского комплекта.
Установление местных вызовов в случае повреждения ИКМ- соединительных линий с ОСВ283.
Цифровые абонентские линии 2B+D и 30B+D :
Подключение линий.
Активация / деактивация линий (2B+D).
Разделение B и D каналов, а тавже обработка протокола доступа к D каналу.
Передача на ОСВ283 абонентской сигнализации, включая сигнализацию "пользователь-пользователь" и счетные импульсы.
Передача по D-каналу сигнализации от ОСВ283, включая сигнализацию "пользователь-пользователь" и счетные импульсы.
Нахождение пути и маршрутизация для каналов B и D.
Наблюдение трафика.
Индивидуальное тестирование, техобслуживание и защита для каждой цифровой линии.
Включение резервного абонентского комплекта в случае неисправности того или иного абонентского комплекта.
Установление местных вызовов в случае нарушения ИКМ-трактов с ОСВ283.
Подсистема коммутации и управления
Архитектура и описание аппаратых средств
Архитектура подсистемы коммутации и управления ОСВ283 основывается на распределенном управлении с n+p избыточными мультипроцессорными станциями (МП-станциями) (SM), контролируемыми MП- станцией техобслуживания.

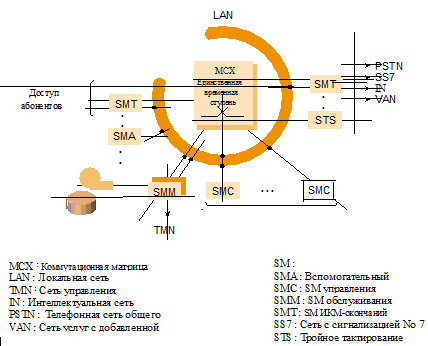

Рис.12. Общая архитектура ОСВ283.
Организация аппаратных средств:
Распределенная архитектура : функции распределены по аппаратным станциям, соединенным посредством LAN.
Расширяемая архитектура, позволяющая наращивать программные или аппаратные средства с целью удовлетворения потребностей, связанных с ростом трафика и новыми запросами пользователей.
Программное обеспечение, не зависящее от текущей и будущей структуры аппаратных средств, т.е. возможность наращивания функций системы с течением времени.
Станции ОСВ283 имеют структуру стандартной мультипроцессорной станции.
Различные МП-станции выполняют различные функции (см. рис.13) :
МП-станции управления (SMC) выполняют управляющие функции (тарификация, трансляция, распределение сообщений).
МП-станции обработки ИКМ-окончаний (SMT) выполняют функции доступа к ИКМ-трактам.
МП-станции блока обработки сигнализации (SMA) выполняют функции управления блоком обработки сигнализации.
МП-станции техобслуживания (SMM) выполняют функции OA&M.
Коммутационная МП-станция (SMX) управляет центральной коммутационной матрицей.
МП-станция синхронизации и базы времени (STS) управляет хронированием системы.
Станции управления взаимодействуют между собой посредством межстанционной локальной сетевой шины (MIS), представляющей собой надежное средство быстрой передачи сообщений.
Станции SMT и SMA взаимодействуют друг с другом и с управляющими станциями через локальную сетевой шину станционного доступа (MAS), обеспечивающую надежное средство быстрой передачи сообщений.
Соединение и коммутация
Все цифровые АТС соединены с местными абонентскими линиями и ИКМ- трактами, обеспечивающими линии связи.
Локальные блоки подсистемы абонентского доступа (CSNL) соединены непосредственно с коммутационной матрицей.
SMA содержит сервисные блоки (тональные генераторы и генераторы многочастотных сигналов, частотные приемники, каналы конференц-связи и т.п.) и интерфейс с центральной коммутационной матрицей.
Дополнительный сервисный блок сортирует внутренние и внешние аварийные сигналы АТС, которые обрабатываются MП- станцией местного техобслуживания (SMM).
Синхросигналы, требующиеся для функционирования системы Alcatel 1000 E10, вырабатываются MП- станцией синхронизации и базы времени (STS), которая либо работает независимо, либо управляется внешним тактовым генератором, который трижды дублируется в STS.
