1.7 Определение внутреннего теплоперепада турбины и внутреннего относительного кпд проточной части турбины
Внутренний теплоперепад проточной части турбины определяется как сумма теплоперепадов всех ступеней турбины
1109,166 кДж/кг.
Внутренний относительный КПД проточной части турбины
.
Эта величина КПД и будет положена в основу уточнения расхода пара через турбину.
1.8 Расчет схемы регенеративного подогрева воды
По заданию в схеме
предусмотрено три регулируемых отбора
для подогрева питательной воды до
150°С.
Принятая схема регенеративного подогрева

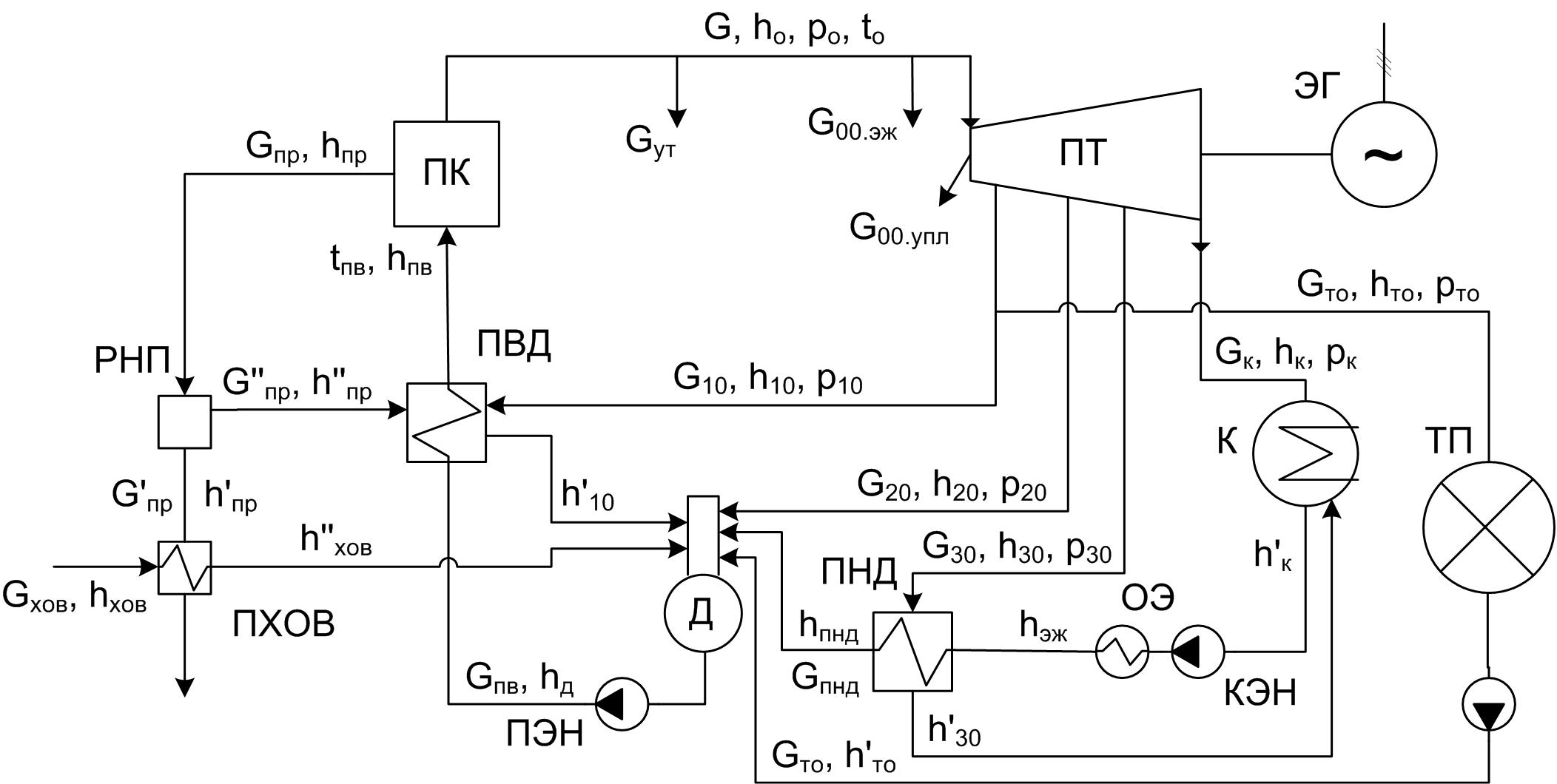

воды изображена на рис. 5.
Рис. 5. Схема регенеративного подогрева питательной воды
Для расчетного режима устанавливаем номера ступеней, после которых производятся отборы, а также термодинамические параметры в точках отбора. Данные по отборам сводим в таблицу.
Таблица
Параметры пара, конденсата пара и питательной воды в схеме регенерации турбоустановки
№ отб. |
№ ступ |
ротб, МПа |
hотб, кДж/кг |
pпв, МПа |
tпв, С |
hпв, кДж/кг |
tн, С |
hн, кДж/кг |
1 |
3 |
0,3 |
2943,8 |
7 |
150 |
636,303 |
158,83 |
670,501 |
ПО |
3 |
0,3 |
2943,8 |
– |
– |
– |
– |
– |
2 |
5 |
0,1295 |
2686 |
0,12 |
104,78 |
439,299 |
107 |
448,655 |
3 |
7 |
0,0384 |
2517,2 |
0,27 |
70,88 |
296,893 |
74,88 |
313,465 |
К |
10 |
0,004 |
2278,1 |
0,004 |
28,96 |
121,404 |
28,96 |
121,404 |
1.8.1 Расчет расширителя непрерывной продувки.
Уравнение теплового баланса РНП (по рис. 5)
.
Уравнение материального баланса РНП
.
Из уравнения теплового баланса найдем относительный расход вторичного пара идущего на ПВД
,
где
– количество воды, удаляемой из барабана
котла с продувками,
;
– энтальпия
продувочной воды при давлении в барабане
котла,
1267,437
кДж/кг;
– энтальпия
насыщения продувочной воды при давлении
в РНП,
670,076
кДж/кг;
– энтальпия
насыщения вторичного пара при давлении
в РНП, которое берется на 5% больше, чем
в корпусе подогревателя, в который он
сбрасывается (согласно тепловой схемы
(рис. 5) – это ПВД),
2756,03
кДж/кг.
Из уравнения материального баланса найдем расход воды, идущей на подогреватель химически очищенной воды
.
1.8.2 Расчет подогревателя химически очищенной воды
Уравнение теплового баланса ПХОВ (по рис. 5)
.
Из уравнения теплового баланса найдем энтальпию подогретой химически очищенной воды (ХОВ)
,
кДж/кг,
где
– энтальпия дренажа, покидающего схему,
251,64
кДж/кг;
– КПД подогревателя,
;
– энтальпия
холодной ХОВ,
125,745
кДж/кг;
– количество ХОВ,
вводимой в схему для восполнения потерь,
,
здесь
– количество воды и пара, теряемых с
утечками в схеме,
1.8.3 Расчет подогревателя высокого давления
Уравнение теплового баланса ПВД (по рис. 5)
,
отсюда можно найти расход пара на ПВД
,
где
– расход питательной воды через ПВД
.
.
1.8.4 Расчет деаэратора
Теплофикационный режим работы турбины.
Уравнение теплового баланса деаэратора (по рис. 5)
.
Уравнение материального баланса деаэратора
.
Доля пара, отбираемого в регулируемом отборе
.
Из совместного решения уравнений теплового и материального балансов находим:
– относительный
расход основного конденсата, поступающего
в деаэратор
0,362996;
– относительный
расход пара на деаэратор
0,007803.
Конденсационный режим работы турбины.
Уравнение теплового баланса деаэратора (по рис. 5)
.
Уравнение материального баланса деаэратора
.
Из совместного решения уравнений теплового и материального балансов находим:
– относительный
расход основного конденсата, поступающего
в деаэратор
0,861808;
– относительный
расход пара на деаэратор
0,051832.
1.8.5 Расчет подогревателя низкого давления
Теплофикационный режим работы турбины.
Уравнение теплового баланса ПНД (по рис. 5)
.
Энтальпия основного конденсата после охладителя пара эжекторов
кДж/кг.
Из уравнения теплового баланса найдем расход пара на ПНД
.
Конденсационный режим работы турбины.
Уравнение теплового баланса ПНД (по рис. 5)
.
Из уравнения теплового баланса найдем расход пара на ПНД
.
Доля расхода пара через конденсатор
Промышленный режим работы турбины.
,
,
где
,
здесь
– расход пара на уплотнения,
;
– расход пара на
эжектора,
.
Конденсационный режим работы турбины.
,
.
Материальный баланс по пару
Промышленный режим работы турбины
Приход:
Расход:
,
= 1,04
Невязка баланса 0,00%
Конденсационный режим работы турбины
Приход:
Расход:
,
Невязка баланса 0,00%
