2. Квадратуралық амплитудалық модуляция (кам), модуляция және демодуляция әдістері.

Модуляция (латынша modulatіo – өлшемдік) – қандай да бір стационар физикалық процесті сипаттайтын параметрлердің уақытқа байланысты берілген заңдылық бойынша өзгеруі.Демодуляция (Demodulation). Модуляцияланған сигнал құрамынан ақпараттық сигналды ажыратып, бөліп шығару процесі. Оны боліп шығаратын құрылғыны демодулятор деп атайды.

Емтихан билеті №18

1. Тұрақты токпен тарату кезіндегі ДХ-ның бұрмалануы. Арнаның рұқсат етілген модуляция жылдамдығы мен өткізу жолағының ені арасындағы байланыс. Бұрмалану деп берілетін сигналдың керек емес өзгерістерін айтады,сонымен қоса берілерін сигналдың өзінен туатын,қосымша сигналдардың пайда болуына әсер ететін өзгерістер.Бейнесигнал спектірінің ақпарат көзі төменгі жиілікті құраушыдан құралады,сонымен қоса тұрақты құраушы,жолақты сүзгі сипаттамасымен байланыс арна бойымен бейнесигналды тікелей беру мүмкін емес.Сондықтан арнаның беру соңында сигналдың спектріүлкенірек жиілікті диапазонға ауысады,ал қабылдау жағында кері түрлендіру жасалынады.Бейнесигналды жоғарғы жиілікті сигналға түрлендіруі модуляция процесінде орындалады,ал кері түрлендіру демодуляция кезінде орындалады.Модульдік тербеліс спектірімен ауыстырылған,модулденген сигнал сипаттамасынан және модуляция түріне тәуелді күрделі формада ажыратылады.Дискретті ақпарат беру кезіндегі арнаның өткізу қабілеттілігі,өткізу жолақтың енімен және сигнал қуатымен бөгеуілдердің қатынасымен анықталады,онда модуляциялаудың түрлі әдістерін бағалау кезіндегі негізгі критериясы болып спектрдің ені және бөгеуіл орнақтылық б.т.Қатысты симметриялы орналасқан амплитуданы-модулденген сигналдың бүйірлі жолақты спектрінің формасы модулденген сигналдың спектрі формасы сияқты;бірлік сигналдың спектріне ауытқуын көрсететін орташа спектр,бірақ модулденген сигналдың спектрі екі есе кең.Екілік модуляцияның түрлі тәсілі кезінде және модульденбеген импульстер беру кезінде өсу уақытын анықтау үшін келесі өрнектерді қолдануға болады:бейнесигнал кезінде өйткені сигнал беру кезінде , ал АМ,ФМ және ЖМ сигналдарын беру кезінде .ТЖФ беру сипаттамасы бар арнаның кірісіне тік бұрышты пішінді бейнесигнал бергенде оның шығысындағы кернеу сәйкес суперпозиция принципі бойынша мынаған тең:.Жолақ жиілігі төмен азаю кезінде импульстерді ажырату қиынға түседі, жоғары жолақ жиілігінің кеңеюі импульстер фронтар крутизнасының үлкеюіне әкеліп соғады.

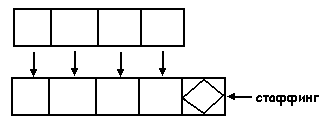

2. Изохронды дискретті сигналдарды синхронды дискретті арнамен келістіру ерекшеліктері. Стаффинг әдісі Синхрондау екі немесе одан да көп процестер арасында белгілі бір уақыттық арақатынастар орнату және оны сүйемелдеу процесі.Синхронды арна арқылы изохронды сигналды тарату үшін бірлік элементтердің келу уақыты синхронды арнаның тактілі импульстер жиілігінен кем немесе тең болуы қажет: . Теңдік кезінде тек бірарналы таратуды жүзеге асыруға болады. Көп каналды тарату үшін , -каналдар саны. Изохронды құрылымды сигналды синхронизациялау үшін Стаффинг әдісі кең қолданылады.:
