Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Нижегородский государственный архитектурно-строительный университет»
Кафедра технологии строительства
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту
«Возведение монолитных железобетонных фундаментов с производством земляных работ»
Разработал студент 3 курса
гр. 173Б_______________________________О.В. Куделина
(подпись, дата)
Проверил
доцент, к.т.н. _________________________________ О.Е.Сенников
(оценка, подпись, дата)
Нижний Новгород – 2014
Оглавление
1 Исходные данные и краткая характеристика объекта 3
Основные положения по безопасному выполнению строительных процессов составляются на основе СНиП 12-03-2001 и СНиП 12-04-2002 Безопасность труда в строительстве . 21
3 Объемы строительно-монтажных работ. 6
4 Подбор строительной техники............................................................................
7
5 Выбор оплаубки . 8
6 Калькуляция трудовых затрат 9
7 График производства работ . 10
8 технико-экономические показатели 13
9 Требования к качеству работ . 14
10 техника безопасности при производстве работ 21
1 Исходные данные и краткая характеристика объекта
Прямоугольное в плане производственное здание, имеет следующие характеристики:
размеры в плане 54120м;
шаг крайних и средних фундаментов 6м;
пролет 9м;
грунтовое основание представлено глиной;
отметка подошвы фундамента 197,8 м;
фундаменты монолитные железобетонные серии под колонны выполняются трехступенчатыми. Размеры первой ступени 3,3х2,4 м, второй - 2,7х2,1 м, третьей - 2,1х1,8 м. Высота ступеней 0,3м. Общая высота фундамента 2,1м;
сечение подколонника 1,5х1,2 м. Размеры стакана по низу 0,5х0,5 м, по верху 0,55х0,55 м. Глубина стакана 0,8 м.
Армирование фундаментов осуществляется сетками и каркасами. Расход арматуры – 42кг на 1м 3 бетона.
2 Выбор формы земляного сооружения
Для возведения монолитных фундаментов необходимо выбрать форму земляного сооружения.

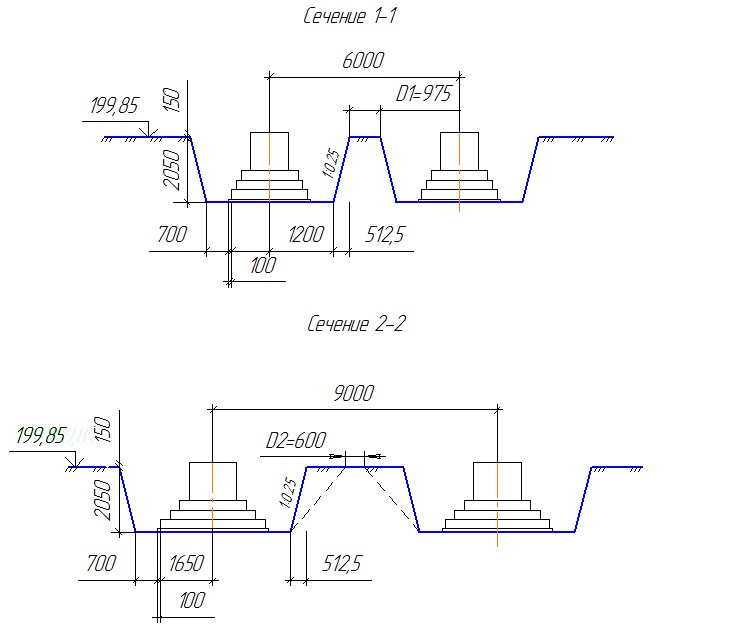

Строим разрезы по оси А (сечение 1-1) и по оси 1 (сечение 2-2) (рис. 2)

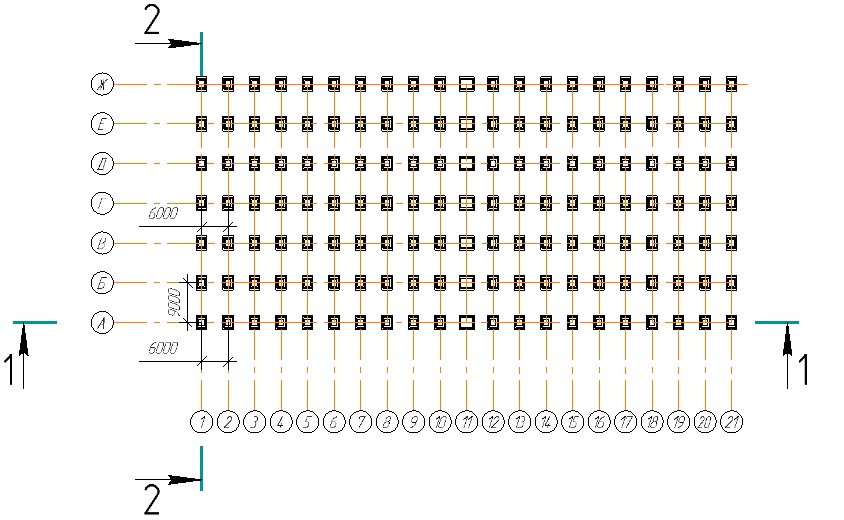

Рисунок - План фундаментов
Определяем глубину котлована:
Определяем коэффициенты заложения откосов по табл. 1 [1]
;
Для сечения 1-1 (Рис2.2)
;
Для сечения 2-2 (Рис2.2)
,
где 1750=l - минимальное расстояние по горизонтали от основания откоса выемки до ближайших опор машины; принимается по табл.1 [2].
Для возведения фундаментов принимаем общий котлован.
Рисунок
3 Объемы строительно-монтажных работ
Все расчеты сведены в таблицу 1.
Таблица 1 - ведомость объема работ
№ |
Наименование процесса |
Ед.изм. |
Объемы работ |
|
На 1 фунд. |
Всего |
|||
1 |
Срезка грунта растительного слоя |
1000м2 |
- |
15,04 |
2 |
Разработка грунта земляного сооружения экскаватором |
100м3 |
- |
142,6 |
3 |
Срезка недобора грунта |
м2 |
- |
6760,96 |
4 |
Устройство бетонной подготовки |
м3 |
|
136,22 |
5 |
Установка опалубки (монтаж, сборка) |
м2 |
|
|
6 |
Установка горизонтальной арматуры |
т |
- |
31,726 |
7 |
Установка вертикальной арматуры |
т |
- |
13,597 |
8 |
Укладка бетонной смеси в фундаменты |
м3 |
|
|
9 |
Демонтаж опалубки |
м2 |
- |
2252,04 |
10 |
Окрасочная гидроизоляция |
м2 |
|
|
11 |
Обратная засыпка с уплотнением |
м3 |
- |
13180,41 |
12 |
Уход за бетоном |
м2 |
- |
1140,7 |
4 Подбор строительной техники
Для выполнения объема работ принимаем следующую технику:
1. Бульдозер
KOMATSU D-65 с поворотным отвалом "СИГМА" (D65EX-16)
Длина отвала 5490мм
Высота отвала 1425мм
Емкость отвала 5,61м3
Масса бульдозерного оборудования 2390кг;
2. Экскаватор
.
Вместимость ковша экскаватора должна
быть 0,8-1,0м3.
Для работы принимаем пневмоколесный гидравлический одноковшовый экскаватор ЕК-18 ТВЭКС (объем ковша 1м3);
3. Самосвал
КАМАЗ 6520
Объем платформы 12м3
Грузоподъемность 14400кг;
4. Автобетононасос
Автобетононасос Putzmeister М42-5
Производительность 140м3/ч
Высота подачи 41,6м
Дальность подачи 37,6м
5. Автокран
Ивановец КС-35714К2-10 Овоид
Грузоподъемность 16т
Базовое шасси КАМАЗ-43118 (6х6)
Максимальный вылет стрелы (с гуськом) 21м (30,0)
Максимальная высота подъема (с гуськом) 22,72м (32,2)
