9.12. Хомуты

В качестве заготовки можно использовать стальной Прокат прямоугольного сечения. После отрубки Заготовки требуемой длины и нагрева ее до ковочной температуры на концах заготовки делают па два углубления на каждом конце (рис. 9.15, а). Среднюю и концевые части заготовки протягивают до ширины и толщины, равных ширине и толщине хомута (рис. 9.15, б), при этом оставляют высту­пы, требующиеся для компенсации утяжки при последую­щей гибке заготовки.

Затем один конец заготовки нагревают и изгибают под прямым углом с помощью нижника с прямоугольным вырезом и верхника с прямым углом в сечении (рис. 9.15, и). Удерживая заготовку клещами, нагретую часть ее изгиба­ют на роге наковгльни по радиусу, равному радиусу

•КЮ

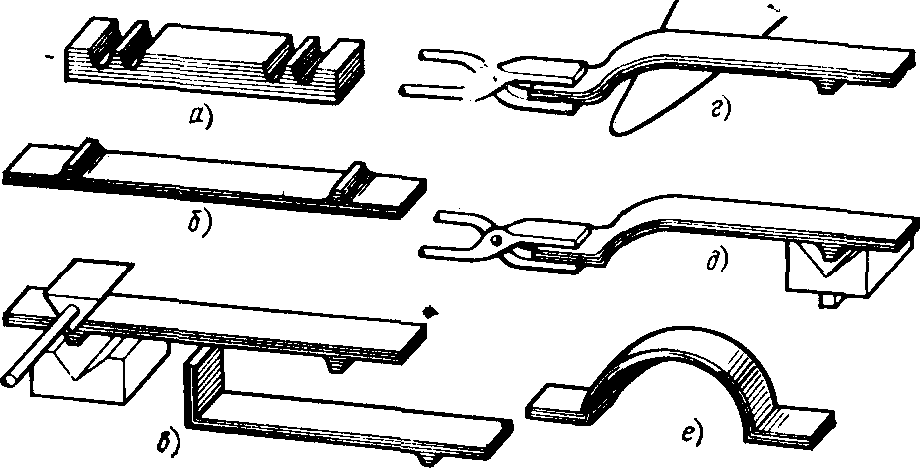

Рис. 9.15. Ковка хомута

хомута (рис. 9.15, г). Нагревают прямой конец заготовки и оформляют его аналогично описанному, вначале под прямым углом (рис. 9.15, д), а затем по радиусу хомута и получают поковку, являющуюся половиной хомута (рис. 9.15, е). Вторую половину хомута изготовляют ана­логично.

Можно отковать поковку для хомута, состоящую из ' одной детали. При этом выполняют операции, показанные на рис. 9.15, а—в, а затем среднюю часть заготовки изгибают на оправке или роге наковальни до замкнутого круга и получают поковку для хомута, состоящую из одной детали.

9.13. Шарнирные петли

Наиболее простой способ изготовления шарнирных петель состоит в следующем. Для заготовки выбирают полосовой прокат с размерами по толщине и ширине, рав­ными толщине и ширине хвостовика шарнирной петли. Нагревают один конец заготовки до ковочной температуры, оттягивают для кузнечной сварки лацканы в виде двух зубьев и делают два разруба, разделяющие заготовку на три равные части по ширине (рис. 9.16, а). Будущие ушки загибают на оправке /, подготавливают это место для кузнечной сварки, нагревают петлю до сварочной температуры и выполняют все операции кузнечной сварки (рис. 9.16, б).

Затем вынимают оправку, отгибают крайние ушки для получения внутренней петли (рис. 9.16, в) и отрубают их,

197

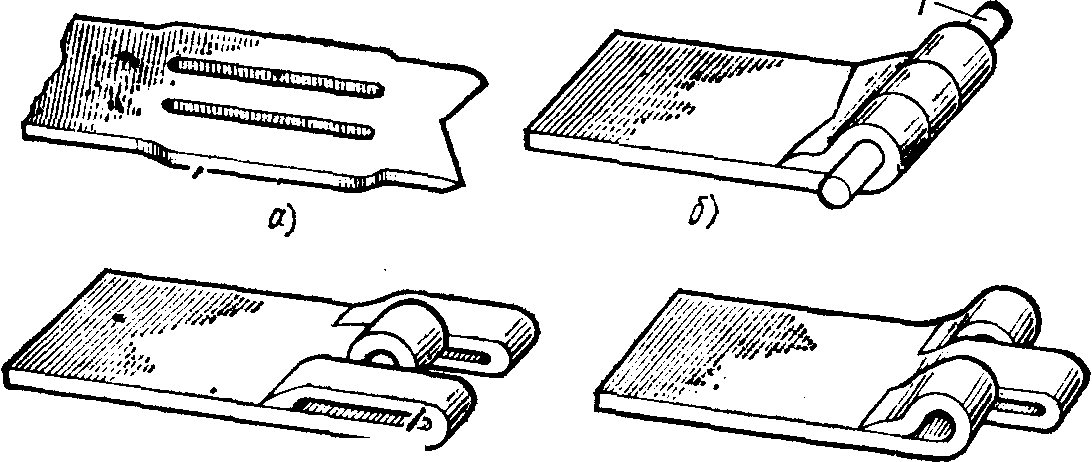

В) ——- г) Рис. 9.16. Ковка шарнирной петли

а для получения наружной петли отгибают среднее ушко (рис. 9.16, г) и отрубают его. После отделочных операций петли готовы для сборки в шарнир.

9.14. Однорогий крюк

Грузовые крюки необходимо изготовлять только из мягких сталей, которые не ломаются, а гнутся, так как внезапная поломка крюка может привести к аварии или травме, а разгибающийся крюк можно во время заметить и восстановить или заменить его другим. Можно, напри­мер, использовать сталь 20. Если стали 20 нет, то крюки можно изготовлять из сталей 10; 15 и обыкновенного качества (см. табл. 2.2) с несколько увеличенными разме­рами.

198

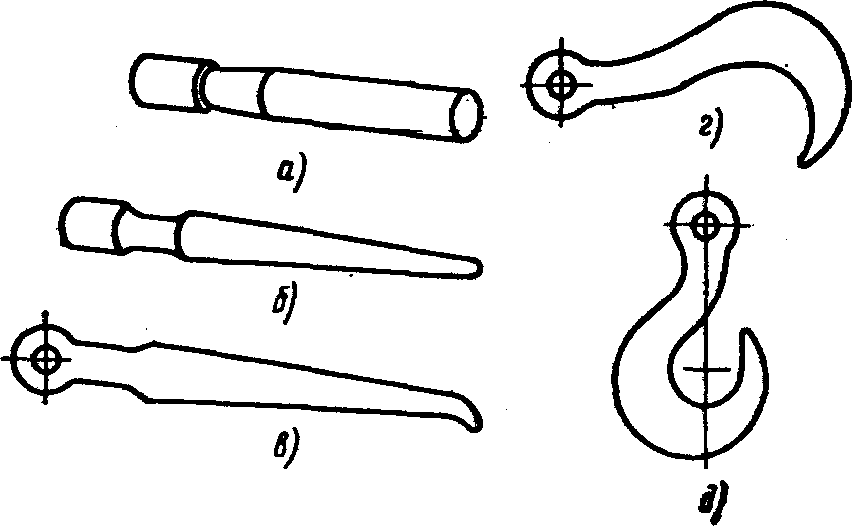

Рис. 9.17. Ковка небольшого однорогого крюка

Исходная заготовка для крюка может быть круглого или квадратного сечения. Вначале делают круговой пере­жим заготовки на конус с оставлением короткого конца для формирования проушины крюка (рис. 9.17, а). Длин­ный конец протягивают на конус (рис. 9.17, б). После этого заготовку расплющивают, на одном конце форми­руют проушину и в ней пробивают отверстие для крепления крюка (рис. 9.17, в), а другой конец загибают на плите с помощью штырей либо на роге наковальни (рис. 9.17, г). Окончательно откованный и отделанный крюк показан на рис. 9.17, д. Готовый крюк следует обязательно отжечь, чтобы получить вязкую структуру металла.
