9.7. Рычаг с бобышкой

Рычаг с бобышкой можно отковать двумя способами. Первый Способ — из заготовки толщиной, рав­ной высоте бобышки вместе с рычагом. Нагретую заготовку надрубают (рис. 9.9, а) и протягивают оДин конец по сече­

Рис. 9.9. Ковка рычага с бобышкой

192

нию и длине до размеров, близких к размерам рычага (рис. 9.9, б). Образовавшимся при этом выступом на дру­гом конце заготовку кладут на наковальню и оформляют в бобышку требуемой формы (рис. 9.9, б, г). Затем бобышку и рычаг доводят до чертежных размеров (рис. 9.9, ё).

Второй способ — из полосы, толщина которой меньше высоты бобышки с рычагом. В этом случае подби­рают полосу с размерами*по ширине и толщине, равными размерам рычага или близкими к ним, и длиной, обеспе­чивающей получение выступа изгибом. Один конец заго­товки нагревают и дважды его изгибают (рис. 9.9, д). Затем этот конец сваривают кузнечной сваркой. При этом надо соблюдать все требования, необходимые для получе­ния качественной сварки. Полученный сваркой выступ формируют в бобышку так же, как в первом случае (см. рис. 9.9, в, г), и в конце ковки получают готовую поковку для рычага с бобышкой (рис. 9.9, е).

9.8. Вилка с хвостовиком и бобышками

В нагретой до ковочной температуры заготовке оформ­ляют две выемки, как показано на рис. 9.10, а. Затем с обеих сторон от выступа, оставленного для хвостовика, заготовку протягивают для образования проушин вилки так, чтобы на концах остались выступы по высоте, близкие к высоте бобышек (рис. 9.10, б, в). Концевые выступы на

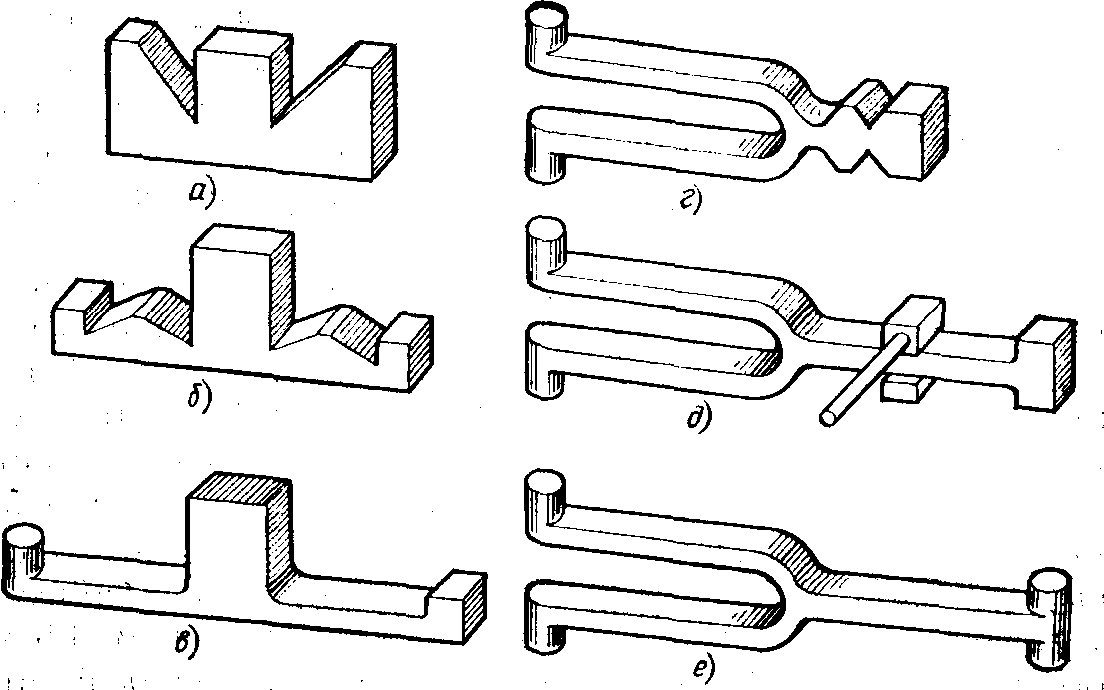

;i Рис..9.10. Ковка вилки с хвостовиком и бобышками 7 в. г. Шмаков .ЧаЗ

наковальне оформляют в бобышки, как показано рис. 9.9, в, г, и концы заготовки отгибают на полукруг.» оправке /, как показано на рис. 9.7, г.

После этого приступают к ковке хвостовика вилки;

Сначала в выступе для хвостовика образуют впадины (рис. 9.10, г), а затем с помощью гладилок хвостовик про­тягивают так, чтобы на его конце остались выступы с обеих сторон для формирования бобышки (рис. 9.10, д). Эту бобышку формируют так же, как на концах проушин, сначала с одной стороны, а затем с другой. По окончании ковки выполняют отделочные операции и получают вилку с хвостовиком и бобышками (рис. 9.10, е).

9.9. Рычаг с бобышками и вилкой

Ковку такого рычага с бобышками и вилкой на концах выполняют в следующей последовательности. Заготовку квадратного сечения (рис. 9.11, а) надрубают с двух сторон так, чтобы на одном конце остался выступ для формирова­ния бобышки (рис. 9.11, б). Затем заготовку протягивают по сечению примерно до наружных размеров вилки, кото­рая будет на другом конце, а выступ, образованный ранее, формируют в бобышку с обеих сторон рычага (рис. 9.11, в). От конца, на котором будет вилка, делают надрубы с четы­рех сторон, среднюю часть протягивают до размеров стержня (рис. 9.11, г). Вилку отковывают так же, как пока-

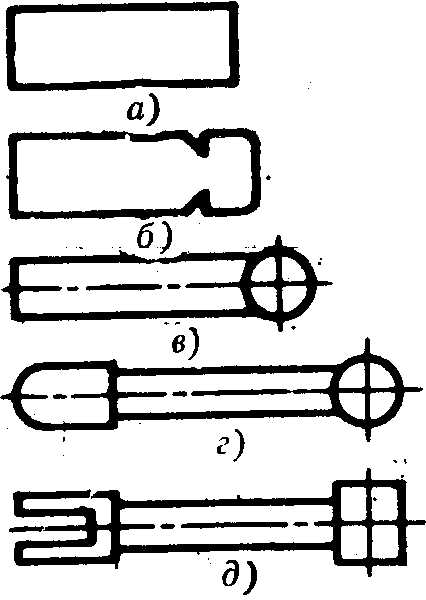

Рис. 9.11. Ковка рычага с бобышками и вилкой

Рис. 9.12. Ковка стойки в виде двутавровой балки

194

зано на рис. 9.8. После отделочных операций получают готовый рычаг с бобышками и вилкой на концах (рис. 9.11,5).

9.10. Высокая стойка

Нагретую заготовку пережимают в двух местах, остав­ляя на концах выступы для образования полок балки (рис. 9.12, а). Среднюю часть протягивают до требуемых размеров (рис. 9.12, б). В оставленных выступах проби­вают отверстия и прорубают их, как показано на рис. 9.12, а, слева. По прорубленному пазу раздвигают части, пред­назначенные для формирования полок (рис. 9.12, в, спра­ва), затем эти части выправляют и формируют в полки. После этого выполняют отделочные операции и получают готовое изделие в виде высокой стойки двутаврового сече­ния (рис. 9.12, г).

9.11: Шестерни

Заготовку шестерни с отверстием для вала, нагретую до ковочной температуры, уста­навливают на наковальню и осаживают (рис. 9.13, а). Затем в ней пробивают отверстие несколько больше требуе­мого по чертежу на поковку (рис. 9.13, б). При этом заготовка приобретает бочкообразную форму, а отверстие имеет уклоны с обеих сторон к середине заготовки по высоте. Заготовку снова нагревают до ковочной температу­ры, в отверстие вставляют оправку / (рис. 9.13, е) с диаметром, равным диаметру отверстий по чертежу на по­ковку. Заготовку вместе с оправкой кладут на нако­вальню так, чтобы ось была расположена горизонтально, и кувалдой наносят удары, поворачивая заготовку после каждого удара. При этом выправляют поверхность за­готовки и отверстие в ней.

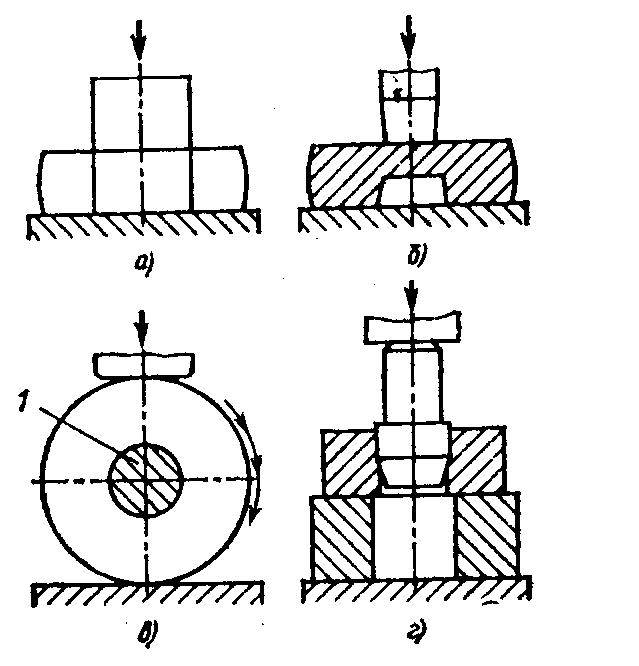

Рис. 9.13. Ковка шестерни с отвер­стием для вала

7*

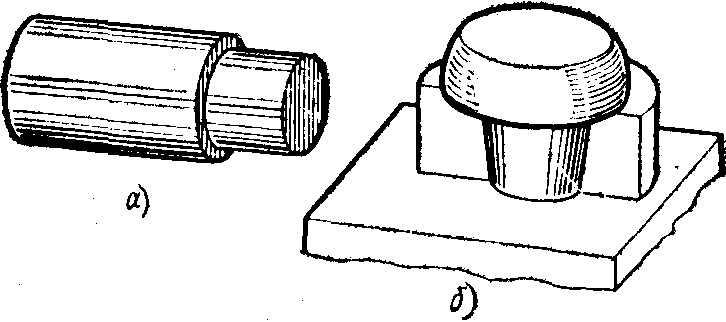

Рис. 9.14. Ковка шестерни со ступицей

При необходимости калибруют отверстие (рис. 9.13, г) и получают готовую поковку для шестерни с отверстием для вала.

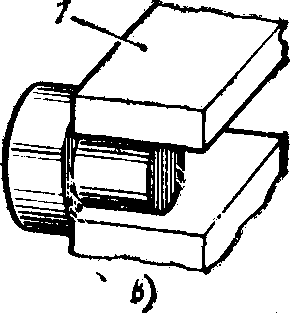

Ковкушестерни со ступицей выпол­няют в следующей последовательности. У нагретой до ковочной температуры заготовки протягивают один конец примерно до размеров ступицы (рис. 9.14, а). Этим концом нагретую заготовку вставляют в оправку и ее часть, предназначенную для нарезания зубьев, осаживают (рис. 9.14, б). После этого заготовку нагревают, кладут на наковальню и ударами кувалды, через подкладку / (рис. 9.14, в), выправляют обе части заготовки до формы цилиндров требуемых размеров.

Поковки для аналогичных шестерен больших размеров можно изготовлять на молотах с применением таких же операций.
