19

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО

ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«Нижегородский государственный архитектурно-строительный университет»

(ННГАСУ)

Инженерно-строительный факультет

Кафедра технологии строительства

Пояснительная записка к курсовой работе на тему:

Возведение фундаментов из монолитного железобетона

Выполнил

Студент гр.173 Б ________________________________ Бриккель Д.М.

Преподаватель ________________________________ Сенников О.Е.

Нижний Новгород 2014

Содержание

	Введение	3
1	Исходные данные и краткая характеристика объекта	4
2	Выбор формы земляного сооружения	5
3	Определение объёмов работ	6
3.1	Подсчет объёмов опалубочных работ	6
3.2	Подсчет объёмов бетонных работ	6
3.3	Подсчет объёмов арматурных работ	6
4 4.1 4.2 4.3 4.3.1 4.3.2 4.3.3.	Проектирование производства бетонных работ Конструирование опалубки фундамента Проектирование производства арматурных работ Выбор способа возведения бетонных фундаментов Выбор комплекта машин для бетонирования конструкций Расчет количества автобетоносмесителей для доставки бетонной смеси Выбор монтажного крана для опалубочных, арматурных и бетонных работ	10 10 14 16 17 19 20
5. 6. 7. 8. 9.	Калькуляция трудовых затрат Технологическая схема выполнения работ по бетонированию фундаментов Требования к качеству и приемке работ Указания по технике безопасности Технико-экономические показатели	24 25 29 31 32

1. Исходные данные и краткая характеристика объекта

Прямоугольное в плане производственное пяти пролетное здание имеет следующие характеристики:

1. размеры в плане 120 х 81

2. все пролеты (P) по 24 м

3. шаг колонн крайний(S1)- 9 м; шаг колонн средний(S2) - 9м

4. грунтовое основание – суглинок

5. отметка подошвы фундамента – 191,5м

6. фундаменты монолитные железобетонные под колонны. Подколонник сечением в плане 1,8 х 1,5м. Стакан имеет размеры по дну 0,9 х 0,7 м, по верху 0,95 х 0,75 м. Глубина стакана 0,95 м, высота фундамента 2,1м с тремя ступенями высотой по 0,3 м и габаритами

(первая-3,6 х 2,7;вторая-3,0 х 2,4;третья-2,4 х 2,1).

7. Армирование фундаментов осуществляется сетками и каркасами. Расход арматуры в среднем принимать 42 кг/м³ бетона.

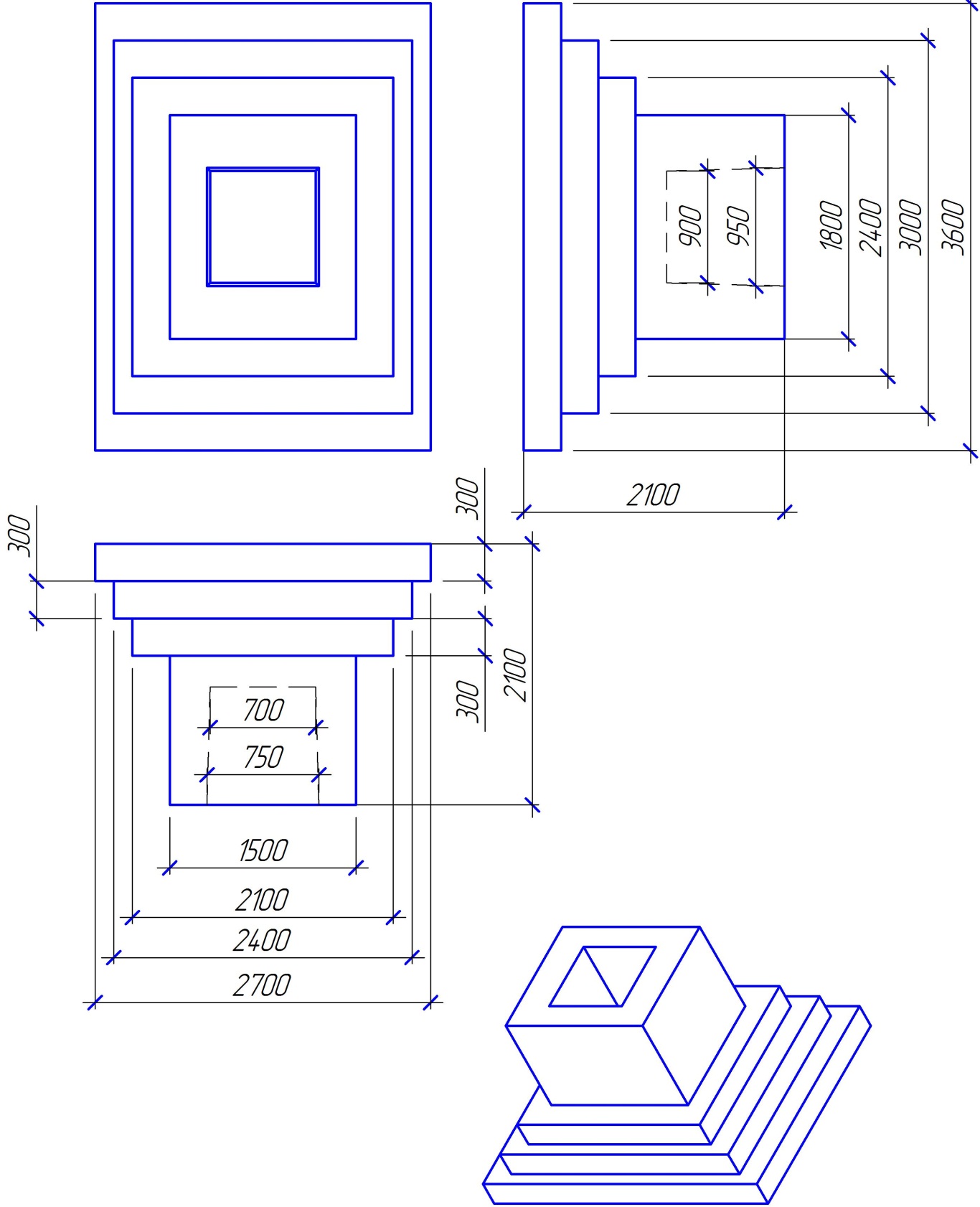

План рядового фундамента.

Для возведения монолитных фундаментов необходимо выбрать форму земляного сооружения(- насыпи,- выемки,- траншеи,- Общий котлован под все фундаменты). Размеры земляного сооружения определяются с учетом вида грунта, глубины разработки в соответствии с указаниями СНиП 12.04-2002

Ширину выемки по дну под рядовой фундамент :

(1)

Длину выемки по дну под рядовой фундамент :

(2)

где А₁ и B₁ –соответственно ширина и длинна выемки по дну, м;

и – размеры нижней ступени фундамента, м;

с – расстояние от грани нижней ступени фундамента до подошвы откоса, м.

Размеры земляного сооружения по верху определяем прибавлением к размерам по дну величины горизонтального заложения откоса.

(3)

(4)

Где h-глубина котлована, м;

m - коэффициент крутизны заложения откоса по СНиП 12-04-2002.

Размеры котлована по дну:

По верху выемки рядового фундамента:

Определяем отношение высоты откоса к его заложению по таб. 1 [1] :

1 : m = 1 : 0,5.

Ширину выемки по дну под фундамент температурного шва :

(5)

Длину выемки по дну под фундамент температурного шва :

(6)

Размеры котлована по дну:

По верху выемки фундамента температурного шва(с учётом 1:m = 1:0,5):

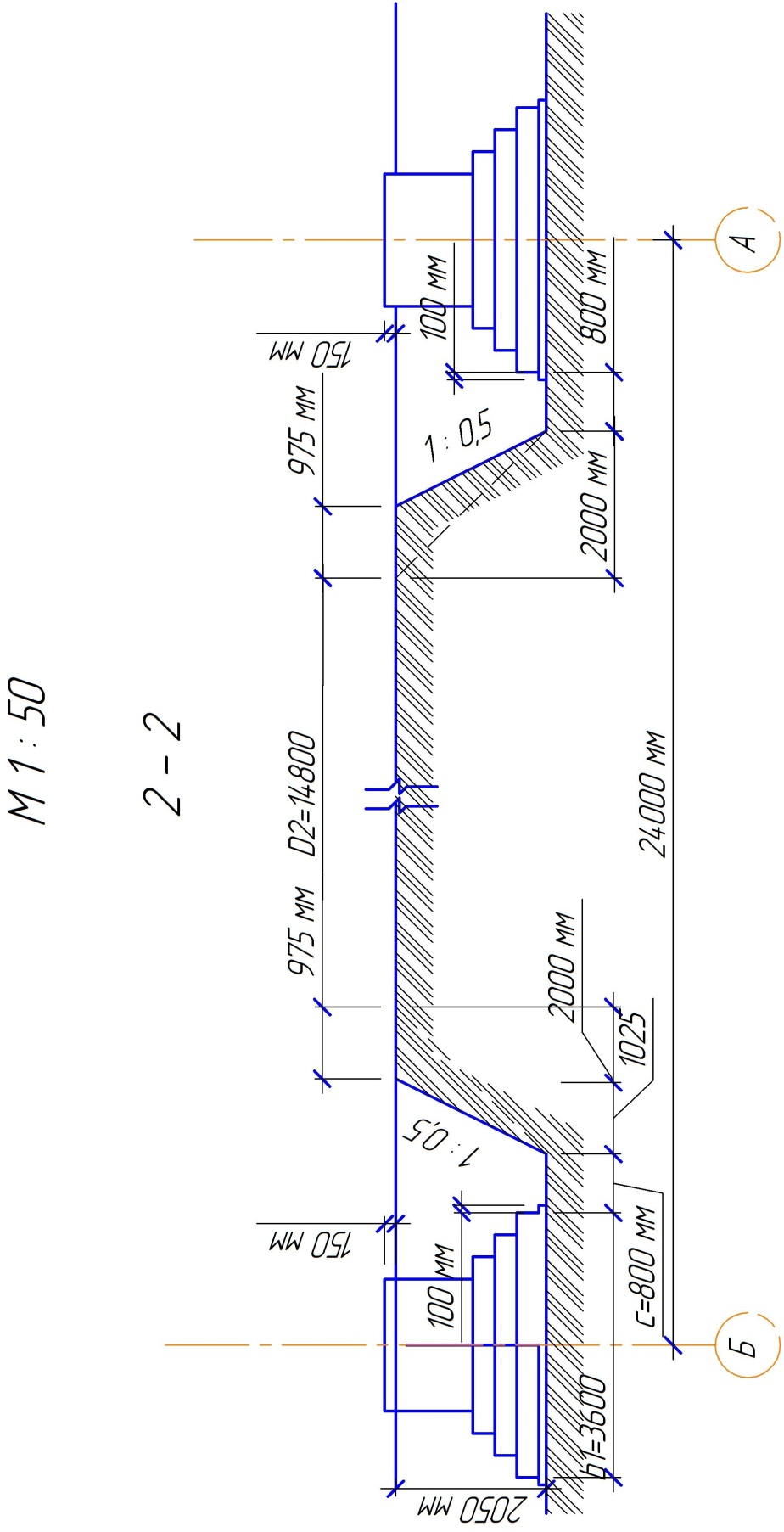

Рис.2 Разрезы по шагу и пролёту земляного сооружения

Для сечения 1-1 :

D₁ = L – 2*(mh + c + a₁ /2 ) = 9 - 2*(1,025 + 0,8+1,35) =2,65м.

Для сечения 2-2:

D₂₌ L – 2*(mh + c + b₁ /2 ) = 24 - 2*(1,025 + 0,8+1,8) -0,975 =14,8м.

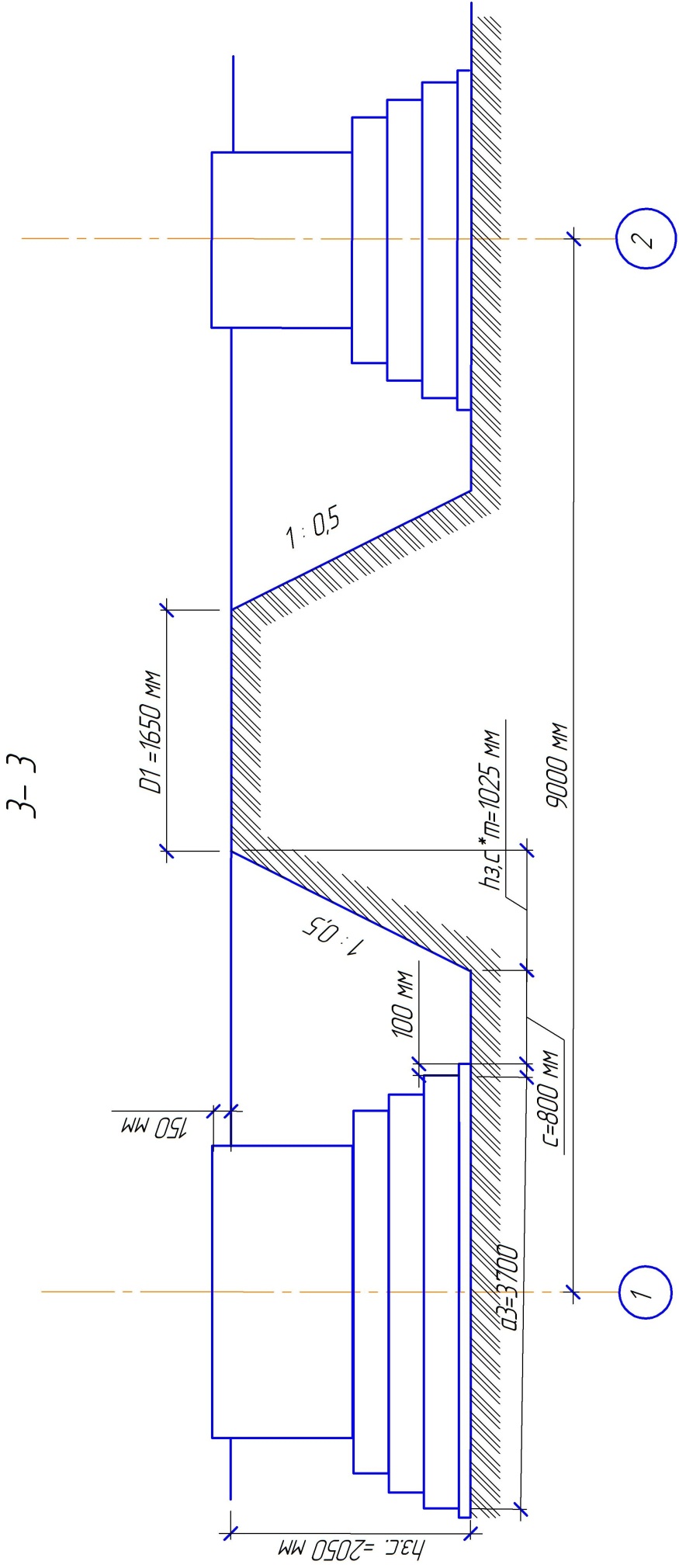

Для сечения 3-3:

D₁ = L – 2*(mh + c + a₁ /2 ) = 9 - 2*(1,025 + 0,8+1,85) =2,15м.

Вывод:

По данным расчетам принимаем тип земляного сооружения выемки под каждый фундамент - (D1>1м, D2>4м).
