Контрольные вопросы
1. Что собой представляет рудничная крепь.
2. На какие виды подразделяется горная крепь по основному материалу
3. В чем отличие между временной и постоянной горной крепью
4. Расшифруйте основные конструкции металлической крепи: АП, АШ.
5. Анкерная (штанговая) крепь – ее применение и преимущество пред другими видами крепи
Тема 2.3 Осмотр и выявление оборудования подлежащего ремонту
Цель работы: Ознакомление с конструкцией и принципом работы электросверла ЭРП18Д-2М
Приборы и оборудование:
Электросверло ЭРП18Д-2М
Слесарный инструмент
Смазочный материал
Список литературы
1. http://www.gosthelp.ru/text/PB0611195Edinyepravilabez.html
2. http://www.gosthelp.ru/text/GN22568698Predelnodopusti.html
3. http://snipov.net/c_4653_snip_105800.html
4. Лабораторный практикум по электрическим аппаратам / Ю. Н. Новиков [и др.]. – М. : Высш. шк., 1971. – 196 с.
Теоретические сведения:

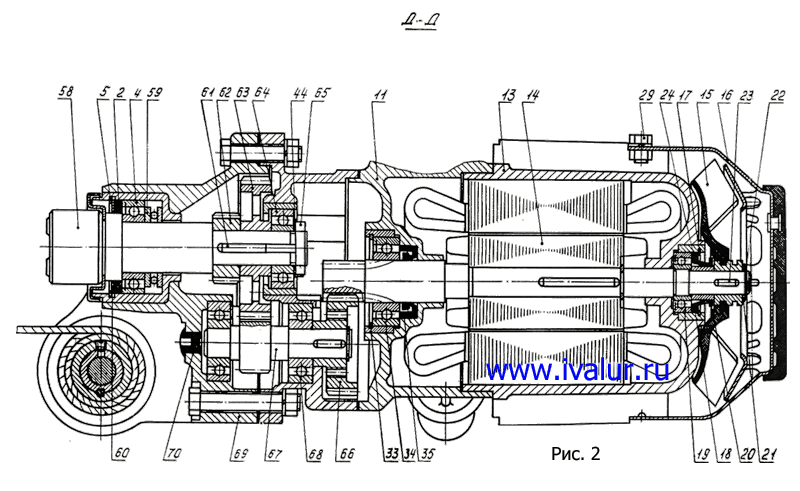

Электросверла состоят из следующих основных сборочных единиц: электродвигателя с механизмом управления и редуктора. Электродвигатель встроен в алюминиевый корпус (13). На одном конце вала ротора (14) помещается вентилятор (15), закрытый стальным колпаком (16), на другом - нарезана шестерня (Z=9). Изоляция колпака и вентилятор изготовлены из пластмассы. Щит имеет изолированные пластикатом ручки, камеру выключателя с кабельным вводом и рукоятку управления электросверлом. В качестве выключателя применен однополюсный микропереключатель МР-1. Он помещается в гнезде корпуса выключателя и заливается сверху эпоксидной смолой. Выключатель (56) укрепляется на щите с помощью двух винтов (55). Кнопка выключателя опирается о пружину валика (50), укрепленную на валике управления (46), на другом конце которого посажена рукоятка выключателя (25), располагающаяся в пазу ручки щита.При нажатии на рукоятку выключателя приводится во вращение валик управления с вилкой (46) и пружиной (50). Последняя перемещает кнопку выключателя, происходит включение цепи управления сверлом, и через контактную систему пускового агрегата включается силовая цепь электродвигателя электросверла. С прекращением нажатия на рукоятку выключателя валик возвращается в исходное положение под действием пружины (54), вилка с пружиной и кнопка перемещаются в обратном направлении, и цепь управления размыкается, одновременно снимается напряжение с силовых контактов электродвигателя. Дистанционное управление электросверлом осуществляется посредством пятижильного кабеля КОГВЭШ 3×2,5+1×2,5+1×2,5, три жилы которого присоединяются к контактам панели (48), одновременно с выводными концами статора: одна – к контакту выключателя и одна – к клемме заземления. Таким образом, заземляющая жила кабеля используется в цепи управления. Подключение электросверла к источнику питания производится посредством пускового агрегата АПШ, имеющего промежуточное реле, настроенное на ток диода Д226Д. Последний помещается в камере выключателя электросверла. В случае замыкания жил цепи управления реле агрегата не сработает и предохранит от самовключения электродвигатель электросверла. Редуктор электросверл ЭР14Д-2М и ЭР18Д-2М одноступенчатый, а электросверла ЭРП18Д-2М - двухступенчатый. Шпиндель электросверла ЭР18Д-2М имеет 640 об/мин, а ЭРП18Д-2М - 300 об/мин, ЭР14Д-2М имеет 860 об/мин. Отбор мощности на подачу в электросверле ЭРП18Д-2М производится посредством зубчатой пары с последующей передачей на барабан посредством червячной пары. На валу червяка помещается многодисковая муфта, гайкой которой регулируется усилие нажатия пружины на диски, а вместе с тем усилие подачи в пределах 0...300±50кг. На валу барабана располагаются: с одной стороны червячное колесо, с другой - зубчатая муфта, предназначенная для выключения и включения барабана. Все электросверла изготавливаются заводом взрывобезопасными. Их можно применять в шахтах, опасных по газу и пыли. Взрывобезопасность осуществляется заключением всех электрических элементов электродвигателя во взрывозащищенную оболочку и обеспечивается только в сборе с редуктором. Элементами взрывонепроницаемости, обеспечивающими взрывобезопасность, являются корпус электродвигателя (13), щит (11), вал двигателя (14), валик управления (46), крышка камеры выключателя (31), манжета (37), корпус ввода (41), панель контактная (47), контакт (48) и винт (49).Конструктивно элементы взрывобезопасности соответствуют требованиям "Правил изготовления взрывозащищенного и рудничного оборудования". Они должны сохраняться и после проводимых в процессе эксплуатации ремонтов.
Электросверло ЭРП18Д-2М
Совместно с электросверлом поставляются торцовые ключи, предназначенные для разборки электросверла и подключения кабеля. Для подключения электросверла к пусковому агрегату в комплект поставки входит разъем штепсельный РШ, который предназначен также для изменения в случае необходимости направления вращения шпинделя электросверла. Для бурения шпуров используется буровые штанги из витой стали диаметром 36 мм и угольные или породные резцы, которые в комплект поставки не входят Для соединения со шпинделем электросверла хвостовик буровой штанги должен быть выполнен согласно. Для бурения с промывкой шпура должен применяться специальный бур с промывкой, показанной на, который состоит из хвостовика, круглой пустотелой штанги, резецдержателя, муфты, крана и защитной шайбы.
Электросверло ЭРП18Д-2М
Порядок выполнения работы
1. Изучить схемы работы электросверла.
2. Произвести проверку исправности механизмов электросверла
3. Провести ТО трущихся механизмов электросверла
Содержание отчета
Результаты исследования зафиксировать в отчете на бумажном носителе в компьютерном варианте формат А4
Контрольные вопросы
1. Поясните различие между колонковыми и ручными электросверлами
2. Техника безопасности при работе с электросверлом
3. Возможные неисправности электросверл
4. Замена редуктора электросверла
