Контрольные вопросы

1.Какой способ выемки рассматривает классификация, предложенная А. С. Бурчаковым.

2.  Схема водоотлива при проходке наклонных и горизонтальных выработок

3. Перечислите основные аэродинамические параметрами вентиляторов

4. Как производиться проветривание подземной горно-разведочной выработки

Тема 2.2 Определение крепежных материалов. Установка крепежных конструкций горной крепи

Цель работы: изучение конструкции, назначения и принципа работы крепежных материалов, правила пользования.

Оборудование:

- Набор слесарных сборочных ключей;

- монтажные приспособления;

http://www.lugetc.lg.ua/index.php?option=com_content&view=category&layout=blog&id=37&Itemid=83 - информационный сайт;

http://pozhproekt.ru/nsis/Rd/Instruk/inst-exting-electro.htm - информационный сайт.

http://www.polyset.ru/GOST/NPB/NPB-155-2002/ - информационный сайт

Список литературы

1. Инструкция по расчету и применению анкерной крепи на угольных шахтах России». — С. -Петербург: 2000. — 70 с. 2. Развитие мониторинга состояния анкерной крепи на шахтах Ленинского района Кузбасса / Ремезов А. В., РаспоповВ. В., Кадошников А. В. // Сборн. науч. тр. «Совершенствование технологических процессов при разработке полезных ископаемых». — Кемерово: 1999. — С. 63 – 69.

3. Опрышко Ю.С. Мониторинг состояния выработок с анкерной крепью// Геотехническая механика: Сб. науч. трудов / ИГТМ НАНУ. – Днепропетровск. – 2002. – № 38. – С. 157-165.

4. Скипочка С.И., Усаченко Б.М., Яланский А.А. Геофизический контроль состояния кровли горных выработок, закрепленных анкерной крепью // Геотехническая механика: Сб. науч. трудов / ИГТМ НАНУ. – Днеп- ропетровск. – 2002. – № 38. – С. 109-114.

Теоретические сведения:

Крепежный материал — Материалы, применяемые для изготовления крепи горных выработок. В качестве Крепежных материалов используют определенные сорта древесины, металл, бетон, железобетон, искусственные и естественные камни, стеклопластик. Материал выбирается в зависимости от конструкции крепи, с учетом срока службы и назначения выработки, величины горного давления и условий работы крепи.

Паспорт проведения и крепления выработки состоит из графической части и пояснительной записки.

Графическая часть содержит:

- выкопировку с плана горных работ и стратиграфическую колонку ( место положения выработки и горные породы, в которых проводится выработка);

- продольный и поперечный разрезы выработки в М 1:100 или 1:50, в которых должны быть указаны сечение и размеры выработки, её расположение по отношению к пласту угля и боковым породам;

- конструкцию и размеры постоянной и временной крепей, минимальное и максимальное отставание крепи от забоя, расстояние между осями рам, расклинку рам, расположение затяжек, заполнение закрепного пространства;

- типы и размещение проходческого и транспортного оборудования, вентиляторов местного проветривания с вентиляционными трубами, величины зазоров;

- планограмма работ и пр.

Если выработка проводится буровзрывным способом, то составляется паспорт БВР.

Пояснительная записка:

- геологическая характеристика пласта и вмещающих пород;

- показатели;

- выбор параметров, типа крепи и забойного оборудования;

- технология возведения крепи, потребность в материалах;

- вспомогательные работы;

- проветривание, противопожарная защита, энергоснабжение;

- доставка материалов и оборудования;

- меры безопасности при работе

Запрещается вести горные работы без утвержденного паспорта или с отступлением от него. При изменениях паспорт должен быть изменен и переутвержден в суточный срок. До начала работ все рабочие и ИТР участка должны быть ознакомлены с паспортом и изменениями под роспись.

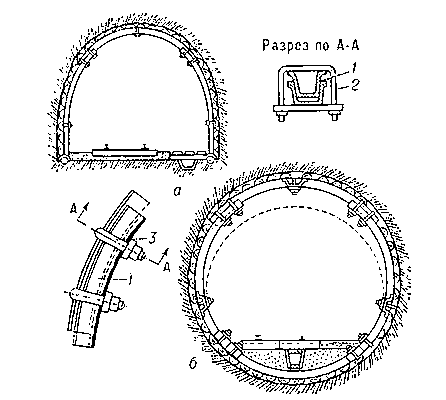

 Металлические крепи из спецпрофиля: а — арочная податливая; б — кольцевая податливая; 1 — верхняк; 2 — соединительный хомут; 3 — болт.

Для крепления подготовительных выработок наибольшее распространение получили металлические арочные и кольцевые податливые рамные крепи. Податливые крепи способны под действием давления горных пород сокращать свои размеры, а следовательно, и поперечное сечение выработки в результате смещения элементов или их деформации при сохранении несущей способности и работоспособности конструкции. Элементы металлических податливых рам выполняют из спецпрофиля, соединяя их между собой внахлёстку с помощью хомутов и болтов; податливость крепи достигается за счёт скольжения элементов крепи в местах их соединения. Смешанные рамные крепи состоят из железобетонных пустотелых (трубчатых и прямоугольных) стоек и металлических верхняков, соединяемых при помощи подвесной скобы.

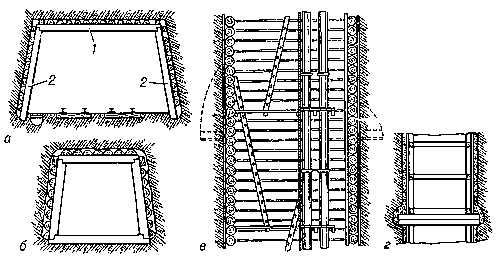

Деревянные крепи: а — трапециевидная крепёжная рама; б — полная рама (с лежнем); в — сплошная венцовая крепь; г — венцовая крепь на стойках; 1 — верхняк; 2 — стойки.

Крепь очистных выработок предназначена для поддержания призабойной части очистной выработки, где размещается оборудование и производятся работы по добыче полезного ископаемого. Эту крепь выполняют в виде рам, состоящих из металлических или деревянных стоек и верхняков, — т. н. индивидуальная крепь.

Порядок выполнения работы

1. Ознакомиться с конструкцией и принципом управления горной крепью. Зарисовать эскиз горной крепи.

2. Рассмотреть возможные неисправности и способы устранения

3. Занести результаты в таблицы

Таблица 5

Дата и вид проведенного технического обслуживания	Результаты технического обслуживания огнетушителя					Должность, фамилия, инициалы и подпись ответственного лица
	Внешний вид и состояние узлов горной крепи	Полная масса крепежного круга	Давление на горную крепь	Состояние соединительных элементов	Принятые меры по устранению отмеченных недостатков

Форма отчета

Внести результаты исследований в таблицу 5. Составить отчет в письменной форме с обоснованиями ответов на бумажном формате А4 в компьютерном варианте.
