Встречный узел |
|
|
|
|
|
|
Двойной проводник (заячьи ушки) |
|
|
|
Узлы для связывания веревок:
Описания и характеристики узлов приведены из методического пособия «Узлы и соединения» ГУЦ «Профессионал» (Москва, 2004) |
||
|
||
Встречный узел Используется для связывания веревок любого диаметра, лент и сочетаний «лента-веревка». |
Встречная восьмерка Для связывания веревок как одинакового, так и разного диаметров. |
Грейпвайн Один из наиболее надежных узлов. Используется для связывания веревок как одинакового, так и разного диаметров. |
|
|
Фото |
(+) Узел легко вяжется, хорошо держит, не «ползет». (-) Под нагрузкой сильно затягивается, поэтому рекомендуется завязывать «встречную восьмерку». |
(+) Надежный узел, хорошо держит, не «ползет». |
(+) Надежный и красивый узел. (-) Для правильного вязания требуется практика. Под нагрузкой сильно затягивается. |
|
||

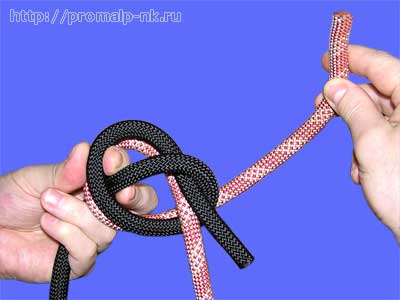

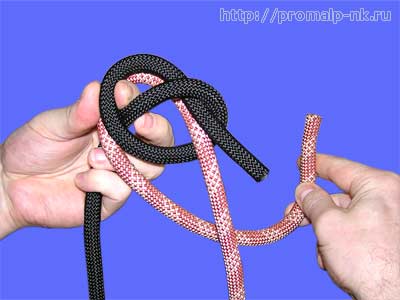

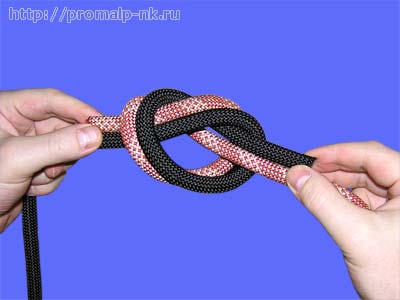

Прямой
узел
Для
связывания веревок одинакового
диаметра. Используется для вспомогательных
целей.
|
Брамшкотовый узел Используется для связывания веревок как одинакового, так и разного диаметров. Обязательны контрольные узлы. |
|
|
Фото |
|
(+) Узел легко вяжется. (-) Под нагрузкой сильно затягивается. На мокрых, жестких и обледенелых веревках есть опасность развязывания. |
(+) Узел легко вяжется. Под нагрузкой не затягивается. (-) Может «поползти» при переменных нагрузках. |
|
|
Узлы для привязывания:
|
||
Узел «проводника» Узел прочен, надежен, сам не развязывается. Удобен для образования надежной петли. Применяется в альпинизме для организации связок и др. |
Узел «восьмерка» Самый распространенный узел для образования надежной петли как на конце веревки, так и в середине. |
Узел «бабочка» (срединный проводник) Предназначен для образования петли в середине веревки. Применяется для организации связок и в системах полиспаста. |
|
|
|
(+) Узел легко вяжется как на конце веревки, так и в середине. Может вязаться одним концом. (-) Затягивается под нагрузкой. |
(+) Под нагрузкой сильно не затягивается. Может вязаться одним концом (например, для привязы- вания страховочной веревки к ИСС). |
(+) Надежный узел. Мало ослабляет веревку. Под нагрузкой не затягивается. |
|
||

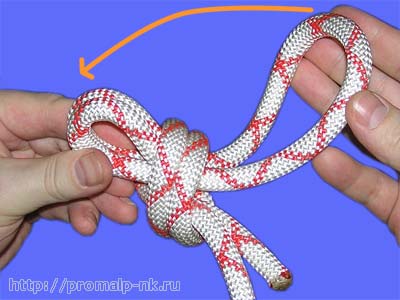

Двойной «проводник» («заячьи ушки») Служит для образования двойной петли. Применяется для блокировки точек крепления, транспортировки пострадавшего на небольшую глубину (имитация беседки) и т.п. |
Узел «штык» Используется для привязывания веревки к дереву, столбу и т.п. Надежен при постоянной нагрузке. Обязательно использование контрольного узла. |
Узел «булинь» Для привязывания веревки к крупным элементам зданий, конструкций, обвязывания вокруг опоры (дерево, столб, камень). Булинь чувствителен к тому, к какому концу приложена нагрузка. Обязателен контрольный узел! |
|
Фото |
Фото |
(+) Надежный узел, не «ползет». (-) Под нагрузкой сильно затягивается. |
(+) Узел легко вяжется, легко развязывается. Позволяет надежно закрепить уже нагруженную веревку. |
(+) Простой и надежный узел. Под нагрузкой сильно не затягивается. (-) Внимание: нагрузку прикладывать только к рабочему концу веревки, нельзя пристегиваться к петле булиня! |
