МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

“Московский государственный технический университет

радиотехники, электроники и автоматики”

МГТУ МИРЭА

Факультет радиотехнических и телекоммуникационных систем

Кафедра теоретической радиотехники и радиофизики

КУРСОВАЯ РАБОТА

по дисциплине

Электропреобразовательные устройства РЭС

Тема курсовой работы “Схемотехника параметрических, линейных и импульсных стабилизаторов напряжения постоянного тока”

Студент группы РСС-1-11

-----------------------------

Руководитель курсовой работы

Заведующий кафедрой, доктор технических наук, профессор

В.К. Битюков

Рецензент доцент

Э.М. Черниговская

Работа представлена к защите

«__»_______2014 г.

(подпись студента)

«Допущен к защите»

«__»_______2014 г.

(подпись руководителя)

Москва 2014

МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

“Московский государственный технический университет

радиотехники, электроники и автоматики”

МГТУ МИРЭА

Факультет радиотехнических и телекоммуникационных систем

Кафедра теоретической радиотехники и радиофизики

Утверждаю

Заведующий кафедрой

________ В.К. Битюков

24 февраля 2014 г.

ЗАДАНИЕ

на выполнение курсовой работы

по дисциплине “Электропреобразовательные устройства РЭС”

Студент ФИО полностью_____________Группа РСС-1-11

Тема “Физика и схемотехника параметрических, линейных и импульсных стабилизаторов напряжения постоянного тока”

Исходные данные:

  1. провести поиск в технической, патентной, учебно-методической литературе и Интернете принципиальных электрических схем линейного и импульсного стабилизаторов напряжения постоянного тока;

  2. выбрать по одной схеме каждого типа устройств, изучить их физику и схемотехнику;

  3. составить описание принципа их работы;

  4. провести расчет параметрического стабилизатора напряжения постоянного тока по следующим параметрам (вариант № );

= 9.2 В, = 15 мА, = 30 мА, = 17,

= = 0.1 , = 10 мВ/К.

Перечень вопросов, подлежащих разработке, и обязательного графического материала:

  1. результаты расчета параметрического стабилизатора напряжения постоянного тока;

  2. принципиальная электрическая схема линейного и импульсного стабилизаторов напряжения постоянного тока (оформленные в одном из графических редакторов) и их описание принципа действия устройств.

Срок представления к защите курсовой работы: до 20 мая 2014 г.

Задание на курсовую

работу выдал

24 февраля 2014 г.

Подпись руководителя

проекта

В.К. Битюков

Задание на курсовую

работу получил

24 февраля 2014 г.

Подпись студента –

исполнителя работы

Ф.И.О. студента -

исполнителя

работы

Оглавление

Введение 5

  1. Источник электропитания с импульсным регулированием 6

1.1 Силовая часть 6

1.2 Управляющая часть 7

1.3Выпрямительная часть 9

  1. Источник электропитания с линейным регулированием 10

2.1 Управляющая часть 10

2.2 Блок управления обмотками трансформатора 10

  1. Расчет параметрического стабилизатора напряжения 13

  2. Вывод 15

  3. Список используемой литературы 16

Введение

Для выполнения курсовой работы были выбраны две схемы источников вторичного электропитания с линейным и импульсным регулированием. Импульсное регулирование реализовано на шим-генераторе SG3525 компании Моторола, а сама схема является аналогом компьютерного блока питания, только несколько упрощенным. Данная схема интересна, так как на ее основе можно построить стабилизированный источник напряжения с защитой по макс. току, от перенапряжения и автоподстройкой мощности под переменную нагрузку, с максимальной мощностью до 3-5 кВт. Схему с линейным регулированием мне было удобно разработать самому, так как была необходимость сделать источник однополярного питания с регулировкой максимального тока и напряжения мощностью около 500 Вт (аналог ТЕС 18). Характеристики моей схемы: Uвых = 0…60 В, Iвых = 0…5 А, защита по макс. току и блок управления обмотками трансформатора (БУОТ), который увеличивает КПД, подстраивая выходную мощность под нагрузку. БУОТ разгружает транзисторы от лишней рассеиваемой мощности и разгружает трансформатор при низкоомной нагрузке.

  1. Источник вторичного электропитания с импульсным регулированием.

Импульсный источник постоянного напряжения, можно разбить на 3 схемы:

1.1 Силовая часть. В этой части элементы работают с большими токами при рабочем напряжении 150 В.

1.2 Управляющая часть. Величина питания 12 В и токи не превышают

500 мА. Эта схема осуществляет управление выходными силовыми транзисторами, защиту по току и выходному напряжению.

1.3 Выпрямительная часть. Задача этой части выпрямить и сгладить напряжение, которое пойдет на нагрузку.

1.1 Силовая часть

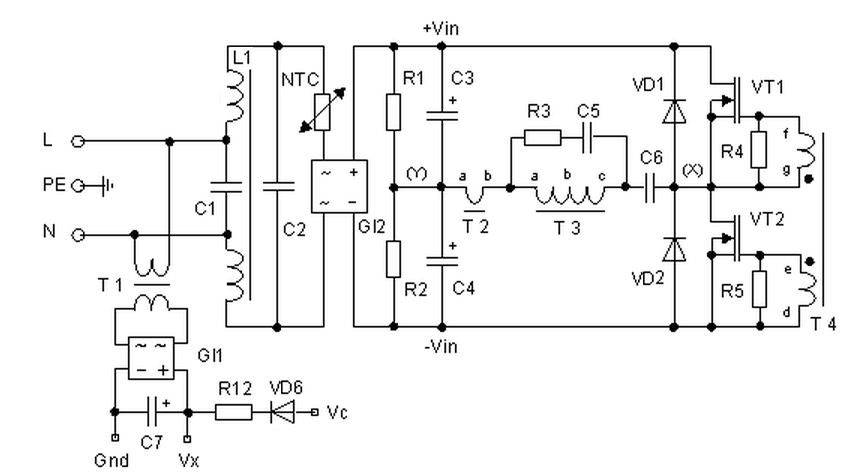

Рис. 1. Ключевой преобразователь напряжения.

L и N это выводы для подключения к электросети 220 В 50 Гц. Вывод РЕ, предназначен для подключения общего заземлителя. Трансформатор Т1, диодный мост Gl1 и конденсатор С7, осуществляют дежурное питание ШИМ контроллера (см. Рис. 2.). R12 и диод VD6 это вывод с выхода ИИП, после запуска схема питает сама себя и дежурное питание не используется. Это нужно для увеличения стабильности питания управляющей части.

Дроссель L1, С1 и С2 это фильтр по питанию электросети. Он не пропускает помехи в схему и не дает проходить помехам из схемы в сеть. NTC это термистор, этот элемент имеет отрицательный температурный коэффициент. Он ограничивает пусковой ток ИИП, после начала работы он нагревается и его сопротивление уменьшается. GL2 – диодный мост с макс. током 20-30 А., выпрямляет сеть 220. Далее происходит зарядка последовательно соединенных конденсаторов С3,С4, номиналы которых равны, резисторы R1,R2 шунтирующие эти конденсаторы нужны для разрядки последних после отключения схемы. Предыдущая обвязка нужна для питания трансформатора 3.

Используется топология полумост. Для этой схемы нужно двухполярное питание, для этого и используются 2 последовательно включенных конденсатора. Точка Y является землей этой схемы, относительно нее конденсатор С3 имеет потенциал 155 В, а С4 -155В. VT1 и VT2 два силовых МОП ключа управляемых трансформатором 4, R4, R5 – разряжают затворы транзисторов и не дают превысить допустимую разность потенциалов затвор-исток в 20 В.

VD1 и VD2 шунтируют транзисторы от обратной полярности тока, в момент выключения транзистора индуктивность стремится поддержать идущий ток и начинает увеличивать напряжение, для VT1 диод VD2 открывается и большая часть тока заряжает конденсатор С4. R3 и С5 выполняет туже функцию. С6 нужен для пропуска только переменной составляющей, так как трансформатор передает энергию когда ток проходящий через него изменяется, так же как и конденсатор. Трансформатор Т2 нужен для слежения величины тока через Т3.
