Включение процесса моделирования

Для запуска процесса моделирования необходимо «включить» в работу электрическую цепь щелчком левой кнопки мыши по выключателю в правом верхнем углу. При отсутствии ошибок, допущенных при сборке схемы и её редактировании, начнётся процесс моделирования, что будет отображаться в индикации внутреннего времени модели (табло возле кнопки включения) и показаниях виртуальных измерительных приборов схемы.

Для остановки процесса моделирования необходимо «выключить» схему. Если в электрической цепи не происходит изменений силы тока и величины напряжения в элементах, процесс моделирования прервётся автоматически, и около кнопки включения появится надпись «Steady State» (установившееся состояние).

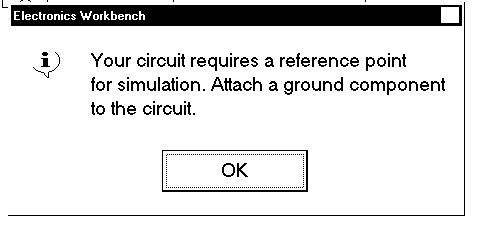

Ошибки, допущенные при сборке схемы, вызывают отказ при попытке запустить схему в работу, например, в виде заставки, представленной на рис. 1.6. (Ваша цепь требует опорной точки для моделирования. Используйте заземляющий компонент в цепи).

Далее следует устранить указанную ошибку (для перевода сообщения при необходимости используйте электронный переводчик) и повторить попытку запустить процесс моделирования.

Рис. 1.6 – Пример сообщения об обнаруженной ошибке в схеме

1.3 Порядок выполнения работы и составления отчета

Изучить интерфейс и возможности программы Electronic Work Bench по следующему плану:

1. Кнопки поворота и зеркального отражения;

2. Составление схем:

• Добавление элементов в схему,

• соединение элементов,

• удаление элементов и соединений,

• придание цвета проводу,

• редактирование свойств элемента,

• помощь по элементу.

3. Кнопка "источники тока" (Sources):

• земля, батарея, источник переменного тока, V_cc, V_dd;

4. Кнопка "основные" (Basic):

• резистор, конденсатор, реле, индуктивность, переключатель, коммутатор задержки, переменные элементы;

• управление с клавиатуры переменными элементами и переключателем;

5. Кнопка "диоды" (Diodes):

• диод, светодиод, диодный мост, тиристор;

6. Кнопка "транзисторы" (Transistors);

7. Кнопка "аналоговые микросхемы" (Analog ICs):

• операционный усилитель и компаратор;

8. Кнопка "смешанные микросхемы" (Mixed ICs):

• АЦП, ЦАП;

9. Кнопка "цифровые микросхемы" (Digital ICs);

10. Кнопка "логические элементы" (Logic Gates):

• верхние элементы и увеличение кол-ва входов,

• нижние элементы конкретные микросхемы;

11. Кнопка "цифровые элементы" (Digital);

12. Кнопка "индикаторы":

• вольтметр, амперметр, их характеристики,

• лампочка, индикатор логических состояний,

• индикатор шестнадцатеричных чисел,

• светодиодные индикаторы;

13. Кнопка "прочие" (Miscellaneous) – плавкий предохранитель;

14. Кнопка "инструменты":

• мультиметр,

• генератор, настройка,

• осциллограф, настройка,

• генератор чисел, настройка,

• логический анализатор, настройка,

• логический конвертер, возможности.

В отчет занести основные возможности программы и особенности интерфейса и настроек.

1.4 Контрольные вопросы

1 Как управлять и редактировать свойства переменного резистора и переключателей?

2 Какие настройки имеет осциллограф?

3 Для чего используется и как настраивается генератор чисел?

4 Как получить справочную информацию об элементе?
