Кнопки и колесо прокрутки

Любой манипулятор имеет, как минимум, две кнопки.

Двойной «клик» (нажатие) на одну из них (обычно левую) запускает исполнение программы или файла, нажатие на другую – запускает контекстное меню для соответствующей ситуации. Устройства, предназначенные для компьютерных игр, могут иметь 5-8 кнопок.

Нажав на одну из них, можно пальнуть в монстра из гранатомета, на другую – пустить ракету, на третью – разрядить в него добрый старый винчестер.

Современные мыши имеют в себе и scroll – колесико прокрутки, что очень удобно при просмотре объемного документа. Просматривать такой документ можно, только вращая колесико и не используя кнопки. Некоторые модели имеют два колеса прокрутки, при этом можно просматривать текст или графическое изображение перемещаясь как вверх-вниз, так и влево-вправо.

Под колесиком прокрутки обычно имеется еще одна кнопка. Если, просматривать документ, вращая колесико и одновременно нажать на него, драйвер манипулятора подключает такой режим, что документ сам начинает перемещаться вверх по экрану. Скорость перемещения зависит от того, с какой скорость пользователь вращал колесико до нажатия на него.

В таком режиме курсор изменяет свое начертание. Это еще более повышает удобство… Короче говоря, добыли, приготовили, разжевали, осталось только проглотить. Повторное нажатие на колесико осуществляет переход от «автопросмотра» в обычный режим.

Оптические «мыши»

В дальнейшем манипулятор был усовершенствован. Появились так называемые оптические «мыши».

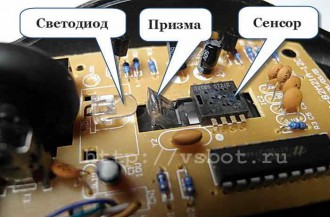

Такие устройства содержат излучающий светодиод (обычно красного цвета), прозрачную отражающую призму из пластика, светочувствительный сенсор и управляющий контроллер. Светодиод испускает лучи, которые, отражаясь от поверхности, улавливаются сенсором.

При движении манипулятора поток принятого излучения меняется, что улавливается сенсором и передается контроллеру, который вырабатывает стандартные сигналы для конкретного интерфейса. Оптическая мышь более чувствительна к перемещению и не требует для себя коврика, как старый манипулятор с шариком.

В оптической «мыши» нет трущихся частей (за исключением потенциометра, вращение на который передается с колеса прокрутки), которые изнашиваются или загрязняются. Это также является преимуществом.

Возможные проблемы с манипуляторами

Манипулятор «мышь», как и любая техника, имеет ограниченный срок службы. Ни для кого не секрет, что основная часть компьютерной техники делается в Китае. Цель любого бизнеса – это прибыль, поэтому китайские товарищи экономят даже на кабеляхдля «мышей», максимально утончая их.

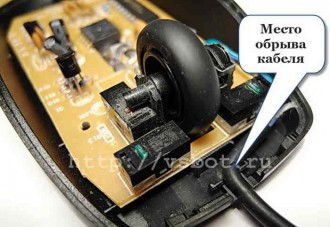

Поэтому первое слабое место у манипуляторов – именно кабель. Чаще всего внутренний обрыводной или нескольких жил бывает в месте входа кабеля в мышь.

В кабеле имеется 4 провода, два из них – питание, третий – тактовая частота, четвертый – информационный. Если мышь не видится компьютером, первым дел ом надо «позвонить» кабель тестером.

Если обнаружен обрыв, следует отрезать часть кабеля с разъемом (за местом входа кабеля в корпус «мыши» ближе к разъему) и припаять оставшийся кусок к печатной плате манипулятора, соблюдая, естественно, расцветку.

Мыши с разъемом PS/2 нельзя переключать «на ходу». В противном случае ее контроллер (крохотный ее «мозг») может выйти из строя. И хорошо еще, если дело ограничится только этим. Может выйти из строя и контроллер интерфейса PS/2на материнской плате, что гораздо хуже.

Если кабель цел, а мышь не опознается контроллером, то, скорее всего, вышел из строя ее контроллер, и она подлежит замене. Обрыв кабеля у оптических мышей можно заподозрить и по отсутствию свечения светодиода (который расположен вблизи поверхности, которая ездит по столу). В других случаях свечения может не быть из-за неисправности светодиода или контроллера, но такое бывает редко.

Манипуляторы с интерфейсом COM или USB можно переключать «на ходу». Впрочем, в настоящее время устройства с интерфейсом COM практически не встречаются.

«Кликать» мышкой приходится многие тысячи раз, и кнопки после длительной работы могут отказывать. Чтобы заменить кнопку, надо разобрать манипулятор и припаять другую. Не обязательно использовать такую же, какая была. Главное здесь – соблюсти высоту, чтобы сохранить длину хода клавиши. Впрочем, манипуляторы давно уже весьма доступны, и большинство пользователей не заморачиваются с их ремонтом.

существуют разновидности манипуляторов слазерным излучателем вместо светодиода, которые обеспечивают более точное и быстрое позиционирование курсора. Эти скорость и точность особенно востребованы в играх.

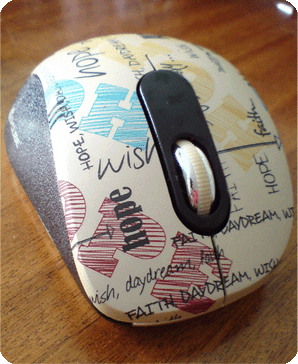

Существуют и wireless (радио) «мыши», в которых обмен информацией с компьютеромосуществляется не по проводу, а по радиоканалу. Поэтому они содержат собственный источник питания – пару пальчиковых гальванических элементов типоразмера АА или ААА. Напомним еще раз, что разъем манипулятора вставляется в один из портов материнской платы.

Шарик внутри мыши соприкасается с рабочим столом и вращается при перемещении мыши.

С шариком соприкасаются два ролика, скрытых внутри мыши. Один из них распознает движения по оси X, другой расположен к первому под углом 90 градусов и распознает движения по оси Y. При вращении шарика вращаются и оба ролика.  Каждый ролик соединяется с валиком, который вращает небольшой диск с отверстиями. Когда вращаются ролики, вращаются и валики с дисками.

По обеим сторонам диска установлено по одному инфракрасному индикатору и инфракрасному сенсору. Отверстия в диске разбивают лучи индикатора, поэтому инфракрасный сенсор улавливает только пульсирование света. Частота пульсирования непосредственно связана со скоростью и направлением движения мыши.

Встроенный процессор мыши считывает сведения о частоте пульсирования с инфракрасных сенсоров, преобразует их в двоичные данные и передает по кабелю, соединяющему мышь с компьютером.  В такой оптико-механической конструкции диск вращается механически, а оптическая система следит за пульсированием света. Диаметр шарика составляет 21 мм, диаметр ролика – 7 мм, в диске 36 отверстий. Значит, когда мышь смещается на 25,4 мм, процессор насчитывает 41 световой импульс.  Как можно заметить, у каждого диска – два инфракрасных индикатора и два сенсора (то есть, всего в мыши четыре пары индикаторов/сенсоров). Пары индикатор/сенсор располагаются по обе стороны от диска. Такая конструкция позволяет процессору определять направление вращения диска.  Между диском и каждым инфракрасным сенсором расположена небольшая пластиковая панель с крошечным, точно размеченным отверстием. Это отверстие является «окном», сквозь которое «видит» инфракрасный сенсор. С одной стороны диска окно расположено несколько выше, чем с другой, – если точнее, то выше на половину высоты одного из отверстий диска. В результате сенсоры обнаруживают импульсы света с небольшой разницей по времени. Иногда один из сенсоров видит свет, которого не видит другой, и наоборот.  Соединение мыши с компьютером Большинство современных мышей подключается к компьютеру по USB-кабелю. USB – это стандартный способ подключения всех периферийных устройств, включая принтеры, цифровые камеры, клавиатуры и мыши.

Старые модели, которые сегодня еще в ходу, подключаются к разъему PS/2 или даже к последовательному порту компьютера.

С развитием беспроводных технологий появилось много устройств, работающих с применением радиоинтерфейса. Обязательным атрибутом современного сотового является Bluetooth, а у более дорогих аппаратов ещё и Wi-Fi, GPS.

Не обошли стороной эти новшества и компьютерную мышь. Появились беспроводные компьютерные мыши. Со времён появления первых прототипов компьютерной мыши эти “существа” заметно эволюционировали. Удобная эргономика, приятный дизайн, скорость и надёжность – вот обязательные атрибуты современной компьютерной мыши. Осталось устранить два недостатка – беспроводной обмен информацией и энергообеспечение.

К сожалению, беспроводные мыши ещё не столь распространены, как их “хвостатые” собратья. Возможно, спрос сдерживает довольно высокая цена этого замечательного устройства. На момент написания статьи цена на беспроводные мыши колебалась в пределах 600 – 1500 руб. и более.  Рассмотрим преимущества и параметры беспроводных компьютерных мышей.
