Расчет токов короткого замыкания на эвм по программе tkz

8.1 Составление обобщенной схемы замещения [5, c. 23]

Рисунок 8.1 - Обобщенная схема замещения для расчета на ЭВМ

В схеме замещения, приведённой на рисунке 8.1, сопротивления прямой последовательности находятся над чертой, сопротивления нулевой последовательности - под чертой.

8.2 Пакет исходных данных

Составим файл исходных данных для расчета в программе ТKZ:

G1: 0 1 0 8.733 0 0 1.0 1.871 90: 0 2 0 8.733 0 0 1.0 1.871 90: 0 3 0 1.728 0 0 1.0 1.871 90: 0 4 0 1.728 0 0 1.0 1.871 90: 0 5 0 0.142 0 0.258 1.0 1.732 90: 1 6 0 2.625 0 2.625 1.0: 2 6 0 2.625 0 2.625 1.0: 3 6 0 1.375 0 1.375 1.0: 4 6 0 1.375 0 1.375 1.0: 5 7 0 0.575 0 0.575 1.0: 6 7 0 0.476 0 2.0468 1.0: 6 7 0 0.476 0 2.0468 1.0: 6 8 0 1.378 0 3.5828 1.0: 7 8 0 0.937 0 2.3425 1.0: 7 9 0 1.025 0 1.025 1.0

9 0 9999 0 0 1.0

10 0 9999 0 0 1.0

11 0 9999 0 0 1.0

12 0 9999 0 0 1.0

13 0 9999 0 0 1.0B: 8 14 0 0.208 0 0.208 1.0H: 10 14 0 2.017 0 2.917 1.0H: 11 14 0 2.917 0 2.917 1.0H: 13 15 0 2.917 0 2.917 1.0H: 12 15 0 2.917 0 2.917 1.0B: 8 15 0 0.208 0 0.208 1.0

8.3 Результаты расчетов на эвм при трёхфазном кз

Вариант №1

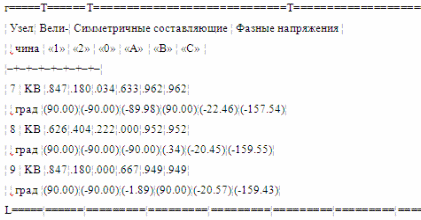

Трехфазное к.з. в узле 8. Переходное сопротивление: R=.0000 X=.0000

Сопротивления относительно точки к.з.

Z1:.0000+j 1.0090 Z0:.0000+j. 5536

8.4 Результаты расчетов на эвм при однофазном кз

Вариант №1

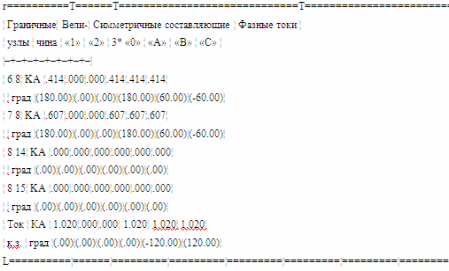

Однофазное к.з. в узле 8. Переходное сопротивление: R=.0000 X=.0000

Сопротивления относительно точки к.з.

Z1:.0000+j 1.0090 Z0:.0000+j. 5536
